製品 NI4-DSC26-2AP6X2-H1141

クリックして拡大する

誘導型近接センサ

ロータリアクチュエータ用

注文番号: 1650087

角型、DSU26
樹脂、PP
ロータリアクチュエータの位置を監視する2つの出力

標準的なアクチュエータに取り付け

2 x N.O.、PNP出力
DC-4線式、DC10～30V

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101148244
eCl@ss-Code (V5.1.4):	27270101 -/- 誘導型近接スイッチ
関税表番号	85365019900
原産国	CH
重量	21 g

技術データ

設計	ロータリアクチュエータ用デュアルセンサ
構造サイズ	28 x 42 x 26 mm, DSC26
定格スイッチング距離	4 mm
取り付け条件	非フラッシュ
動作電圧	10…30 VDC
出力機能	NO接点、PNP
切り替え周波数	0.050 kHz
電気的接続	コネクタ, M12 × 1
ハウジング材質	樹脂、PP
周囲温度	-25…+70 °C
保護等級	IP67

Data Sheets

German	279 KB
English	278 KB
French	279 KB
Spanish	278 KB
Czech	278 KB
Dutch	278 KB
Romanian	279 KB
Russian	478 KB
Polish	279 KB
Chinese	346 KB
Turkish	279 KB

製品チラシ

Dual sensors for rotary actuators	681 KB

CADファイル

2D (DWG)	200 KB

取付具

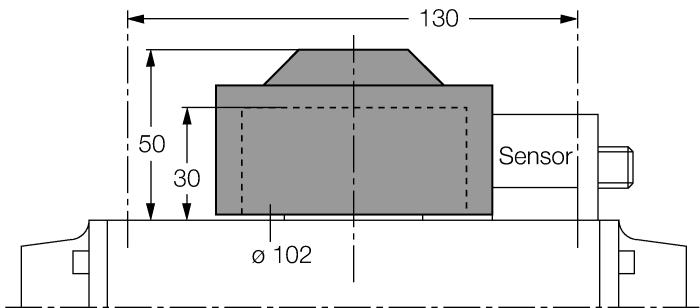

	BTS-DSC26-EB3 デュアルセンサ用作動キット（パック）、終了位置減衰、コンセント面上の穴パターン：30 × 130 mm、接続シャフト（シャフト延長）高さ：30 mm/Ø：最大85 mm	6900224
	BTS-DSC26-EB20 デュアルセンサ用アクチュエータ（パック）、終了位置減衰、コンセント面上の穴パターン：80 × 30 mmおよび130 × 30 mm、接続シャフト（シャフト延長）高さ：30 mm/Ø：最大35 mm、オプションとして用意：高さ20 mm接続シャフト用スペーサーBTS-DSC26-UR10（シャフト延長）	100002102
	BTS-DSC26-UR10 デュアルセンサ作動キット用スペーサBTS-DSC26-EB20	100002103

接続アクセサリ

	RKC4.4T-2/TEL 接続ケーブル、M12メスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認	6625013
