製品 NI4-DSC26-2Y1X2-H1140
誘導型近接センサ
ロータリアクチュエータ用
注文番号: 1051001- 角型、DSU26
- 樹脂、PP
- ロータリアクチュエータの位置を監視する2つの出力
- 標準的なアクチュエータに取り付け
- DC 2線式、定格DC 8.2 V
- 2 × EN 60947-5-6（NAMUR）に準拠した出力
- M12 × 1コネクタ
- ATEXカテゴリII 2 G、Exゾーン1
- ATEXカテゴリII 1 D、Exゾーン20
- SIL 2（ローデマンドモード）はIEC 61508に準拠、PL cはISO 13849-1（HFT0）に準拠
- SIL 3（オールデマンドモード）はIEC 61508に準拠、PL eはISO 13849-1（冗長構成のHFT1）に準拠
一般データ
| EAN | 4047101145274 |
| eCl@ss-Code (V5.1.4): | 27270101 -/- 誘導型近接スイッチ |
| 関税表番号 | 85365019000 |
| 原産国 | PL |
| 重量 | 25 g |
技術データ
| 設計 | ロータリアクチュエータ用デュアルセンサ |

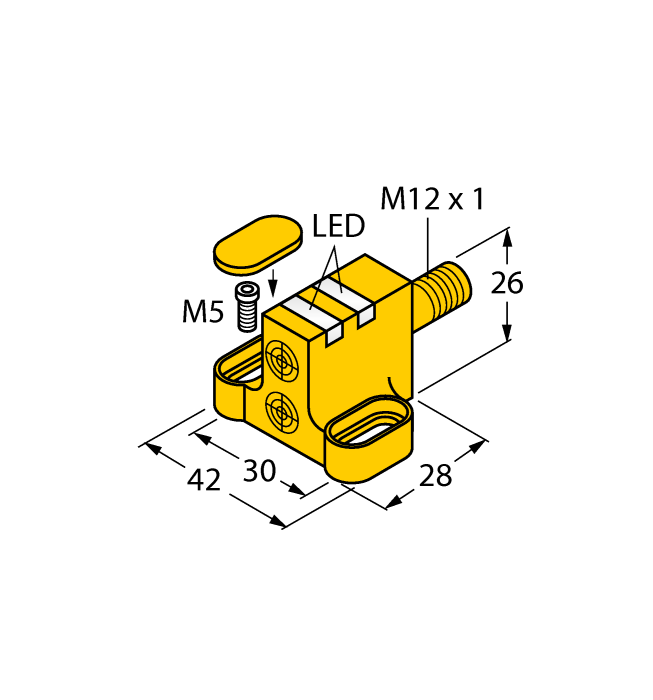

| 構造サイズ | 28 x 42 x 26 mm, DSC26 |
| 定格スイッチング距離 | 4 mm |
| 取り付け条件 | 非フラッシュ |
| 動作電圧 | 公称 8.2 VDC |
| 出力機能 | NAMUR |
| 切り替え周波数 | 0.050 kHz |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | 樹脂、PP |
| 周囲温度 | -25…+70 °C |
| 保護等級 | IP67 |
| 認証 | ATEX II 2 G、 ATEX II 3 G、 ATEX II 1 D、 ATEX II 2 D、 ATEX II 3 D、 SIL2、 PLc |
取付具
|
BTS-DSC26-EB3
デュアルセンサ用作動キット（パック）、終了位置減衰、コンセント面上の穴パターン：30 × 130 mm、接続シャフト（シャフト延長）高さ：30 mm/Ø：最大85 mm |
6900224 |
|
BTS-DSC26-EB20
デュアルセンサ用アクチュエータ（パック）、終了位置減衰、コンセント面上の穴パターン：80 × 30 mmおよび130 × 30 mm、接続シャフト（シャフト延長）高さ：30 mm/Ø：最大35 mm、オプションとして用意：高さ20 mm接続シャフト用スペーサーBTS-DSC26-UR10（シャフト延長） |
100002102 |
|
BTS-DSC26-UR10
デュアルセンサ作動キット用スペーサBTS-DSC26-EB20 |
100002103 |
|

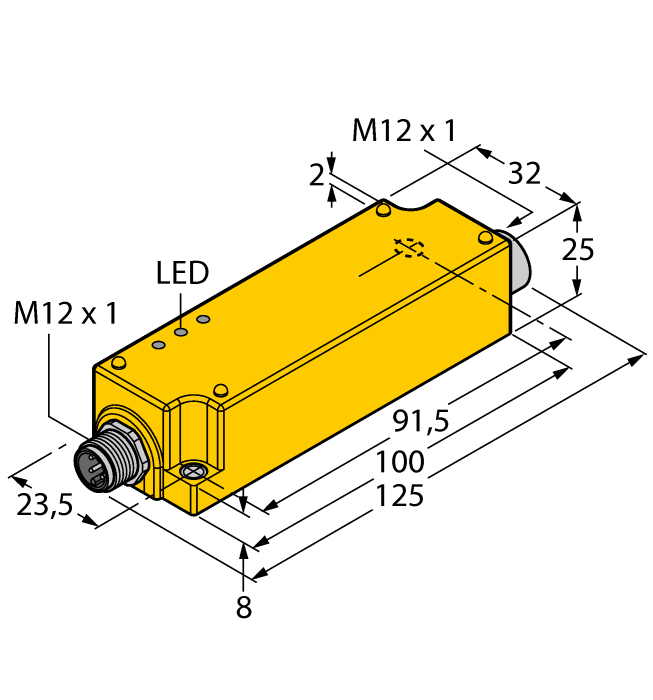

IMC-DI-22EX-PNO/24VDC
M12 × 1オスコネクタ付き2チャンネル絶縁バリア、周辺機器用、IP67、ゾーン2/22、入力回路II(1) Ex ia、PNPトランジスタ出力NO |
7560003 |
接続アクセサリ
|

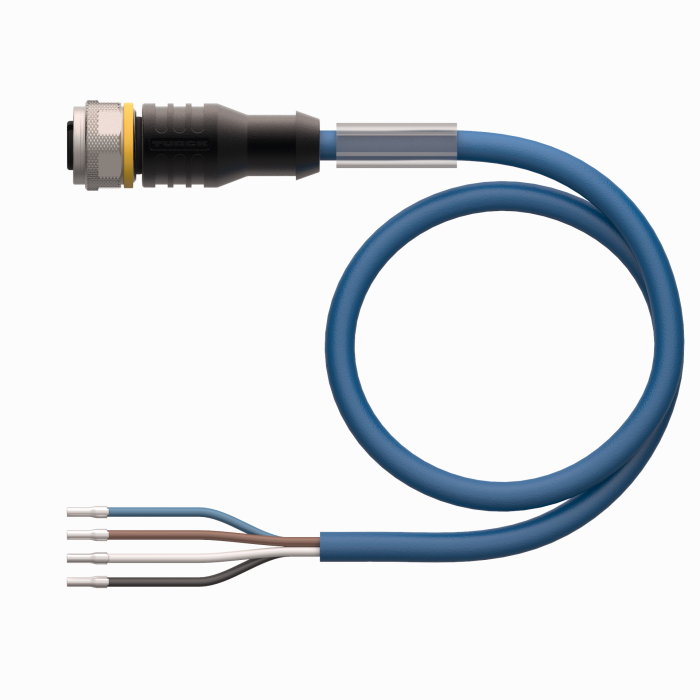

RKC4.441T-2/TEB
接続ケーブル、M12メスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PVC、青、cULus承認 |
6628444 |
機能アクセサリ
|
IMX12-DI01-2S-2T-0/24VDC
絶縁スイッチングアンプ（2チャンネル）、SIL2（IEC 61508に準拠）、防爆バージョン、2 × トランジスタ出力、入力Namur信号、断線および短絡のオン/オフ切り替え可能監視、NO/NCモード間の切り替え、信号倍増、脱着式ねじ端子、12.5mm幅、DC 24 V電源 |
7580020 |
