製品 IMX12-DI01-2S-2T-0/24VDC

クリックして拡大する

絶縁バリア

2チャネル

注文番号: 7580020

2xトランジスター出力（10kHz以下）
切り替え可能：2チャンネルまたは信号倍増
出力モード調整（NO/NCモード）
入力回路監視：断線、短絡（ON/OFF切替可能）

ガルバニック絶縁
逆極性保護付き入力

脱着式ネジ端子台

ATEX、IECEx、NEPSI、cUL、cFM、INMETRO、Kosha、TIIS、DNV、GL
ゾーン2で使用可能
SIL 2

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101310597
eCl@ss-Code (V5.1.4):	27210121 -/- 隔離スイッチングアンプ
関税表番号	85437090990
原産国	DE
重量	157 g

技術データ

信号タイプ	デジタル入力
デバイスタイプ	絶縁バリア
防爆対応	対応
認証	ATEX
機能的安全性(SIL/PL)	SIL2
公称電圧	24 VDC
Number of channels	2
デジタル出力	トランジスタ出力
電気的接続	脱着式ネジ端子、2ピン
保護等級	IP20
製品シリーズ	IM(X)12

Data Sheets

German	228 KB
English	224 KB
French	226 KB
Spanish	227 KB
Czech	227 KB
Dutch	223 KB
Romanian	224 KB
Russian	258 KB
Polish	227 KB
Chinese	291 KB
Turkish	226 KB

クイックスタートガイド

IMX12-DI	2764 KB

マニュアル

IMX12-DI	993 KB

技術フライヤー

防爆の張り紙	250 KB

製品カタログ

インターフェース	16648 KB
IMX/IM	5069 KB

製品チラシ

IMX12シリーズ	1137 KB

認証

TÜV 14 ATEX 147004 X	435 KB
cFMus- 0015X	644 KB
IECEx - TUN 14.0040X	1363 KB
UL - IS-1.315	207 KB
NEPSI - GYJ15.1216 IMX12-DI	1088 KB
Kosha - 16-AV4BO-0199X	657 KB
Inmetro - TÜV 15.1376	2117 KB
海洋承認DNV GL - TAA00000NH	173 KB
SIL TÜV証明書	888 KB

CADファイル

2D (DWG)	102 KB

EPLANエレクトリックP8

IMX12-DI01-2S-2T-0/ 24VDC	43 KB

EU適合性宣言

K5030M	90 KB

取付具

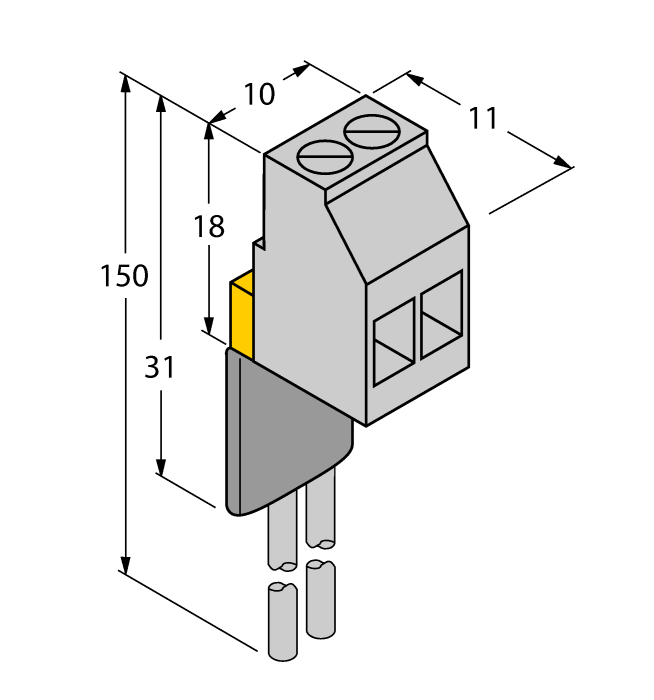

	WM1 WIDERSTANDSMODUL 抵抗モジュールWM1は、機械的接点とTURCK信号変換器間の回線監視の要件を満たしています。信号変換器の入力回路は、EN60947-5-6（NAMUR）に準拠し、断線および短絡監視機能を備えたセンサ用に設計されています。	0912101
