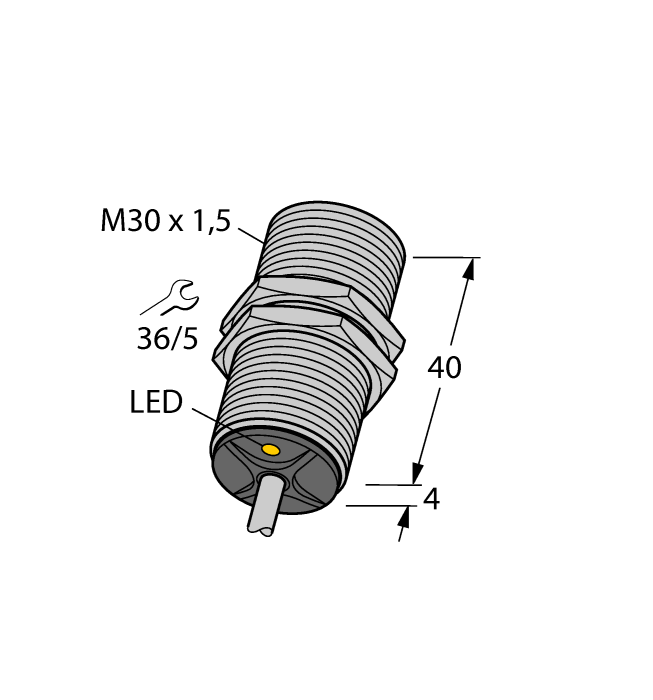

製品 BI10-G30-Y1X

クリックして拡大する

誘導型近接センサ

注文番号: 40200

M30 x 1.5、円柱型
真鍮、クロームメッキ

DC 2線式、定格DC 8.2 V
EN 60947-5-6（NAMUR）に準拠した出力
ケーブル接続

ATEXカテゴリII 1 G、Exゾーン0
ATEXカテゴリII 1 D、Exゾーン20
SIL 2（ローデマンドモード）はIEC 61508に準拠、PL cはISO 13849-1（HFT0）に準拠
SIL 3（オールデマンドモード）はIEC 61508に準拠、PL eはISO 13849-1（冗長構成のHFT1）に準拠

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101000023
eCl@ss-Code (V5.1.4):	27270101 -/- 誘導型近接スイッチ
関税表番号	85365019000
原産国	PL
重量	186 g

技術データ

設計	円柱型
構造サイズ	M30 x 1.5
定格スイッチング距離	10 mm
取り付け条件	フラッシュ
動作電圧	公称 8.2 VDC
出力機能	NAMUR
切り替え周波数	0.50 kHz
電気的接続	ケーブル
ケーブル長さ	2.0 m
ハウジング材質	金属、CuZn、クロームメッキ
周囲温度	-25…+70 °C
保護等級	IP67
認証	ATEX II 1 G、 ATEX II 2 G、 ATEX II 3 G、 ATEX II 1 D、 ATEX II 2 D、 ATEX II 3 D、 SIL2、 PLc

Data Sheets

German	504 KB
English	503 KB
French	505 KB
Spanish	504 KB
Czech	504 KB
Dutch	503 KB
Romanian	504 KB
Russian	712 KB
Polish	505 KB
Chinese	616 KB
Turkish	504 KB

安全マニュアル

誘導型近接安全センサ用安全マニュアル…Y1…	1197 KB

認証/宣言

EUタイプ試験	1739 KB

EPLANエレクトリックP8

BI10-G30-Y1X	60 KB

SIL自己宣言

SIL認証書	961 KB

取付具

	QM-30 クイックマウントブラケット、デッドストップ付き、材質：真鍮、クロームメッキ。オスネジM36 × 1.5。注意：クイックマウントブラケットを使用すると、近接スイッチの検出距離が変化する可能性があります。	6945103
	BST-30B 円柱型センサ用取り付けクランプ、デッドストップ付き、材質：PA6	6947216
	MW30 円柱型センサ用取り付けブラケット、材質：ステンレス鋼A2 1.4301（AISI 304）	6945005
	BSS-30 ねじなし円柱型センサおよび円柱型センサ用取り付けクランプ、材質：ポリプロピレン	6901319

機能アクセサリ

	IMX12-DI01-2S-2T-0/24VDC 絶縁スイッチングアンプ（2チャンネル）、SIL2（IEC 61508に準拠）、防爆バージョン、2 × トランジスタ出力、入力Namur信号、断線および短絡のオン/オフ切り替え可能監視、NO/NCモード間の切り替え、信号倍増、脱着式ねじ端子、12.5mm幅、DC 24 V電源	7580020
