製品 NI4-DSU35TC-2Y1X2
誘導型近接センサ
ロータリアクチュエータ用
注文番号: 1051004- 角型、DSU35
- 樹脂、PP‐GF30‐V0
- ロータリアクチュエータの位置を監視する2つの出力
- 標準的なアクチュエータに取り付け
- DC 2線式、定格DC 8.2 V
- 2 × EN 60947-5-6（NAMUR）に準拠した出力
- 端子台
- ATEXカテゴリII 2 G、Exゾーン1
- ATEXカテゴリII 1 D、Exゾーン20
- SIL 2（ローデマンドモード）はIEC 61508に準拠、PL cはISO 13849-1（HFT0）に準拠
- SIL 3（オールデマンドモード）はIEC 61508に準拠、PL eはISO 13849-1（冗長構成のHFT1）に準拠
一般データ
| EAN | 4047101063912 |
| eCl@ss-Code (V5.1.4): | 27270101 -/- 誘導型近接スイッチ |
| 関税表番号 | 85365019000 |
| 原産国 | DE |
| 重量 | 148 g |
技術データ
| 設計 | ロータリアクチュエータ用デュアルセンサ |

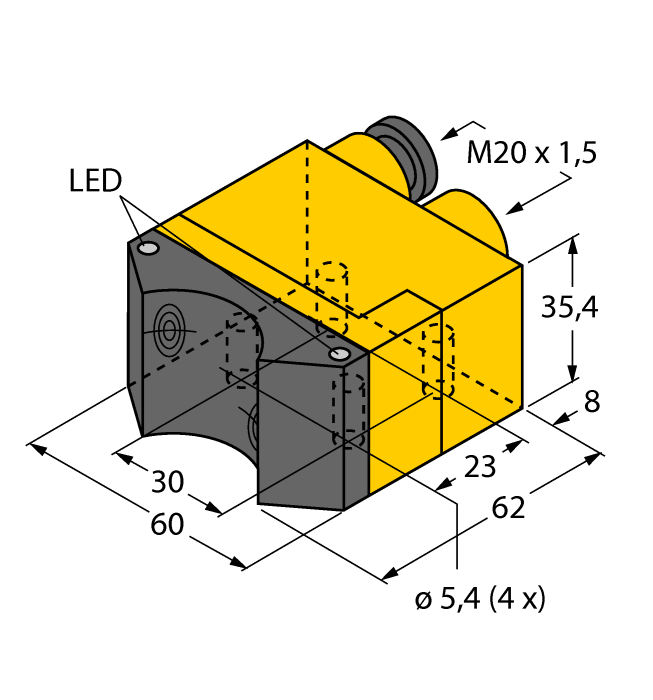

| 構造サイズ | 62 x 60 x 35.4 mm, DSU35 |
| 定格スイッチング距離 | 4 mm |
| 取り付け条件 | 非フラッシュ |
| 動作電圧 | 公称 8.2 VDC |
| 出力機能 | NAMUR |
| 切り替え周波数 | 0.050 kHz |
| 電気的接続 | 端子台 |
| ハウジング材質 | 樹脂、PP-GF30、黄 |
| 周囲温度 | -25…+70 °C |
| 保護等級 | IP67 |
| 認証 | ATEX II 2 G、 ATEX II 3 G、 ATEX II 1 D、 ATEX II 2 D、 ATEX II 3 D、 SIL2、 PLc |
取付具
|

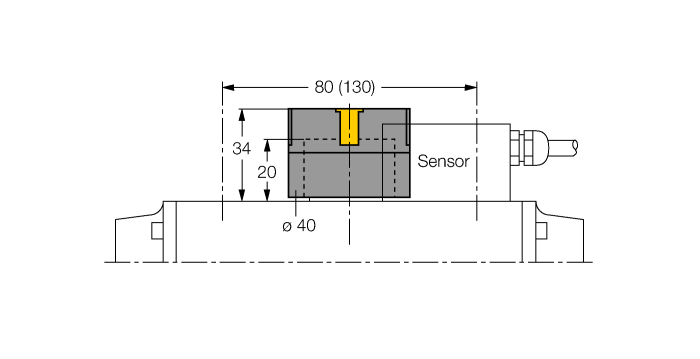

BTS-DSU35-EB1
デュアルセンサ用作動キット（パック）、終了位置減衰、コンセント面上の穴パターン：80 × 30 mmおよび130 × 30 mm、接続シャフト（シャフト延長）高さ：20 mm（30 mm）/Ø：最大30 mm |
6900225 |
|

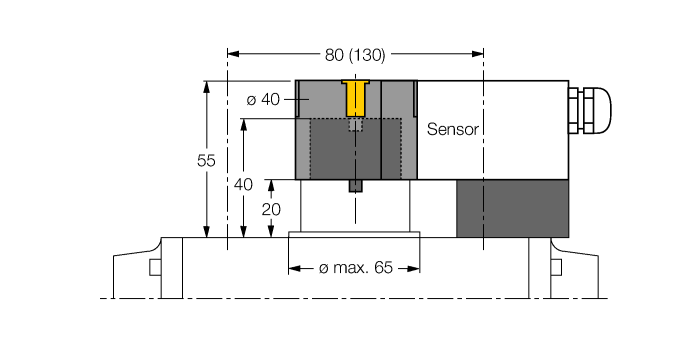

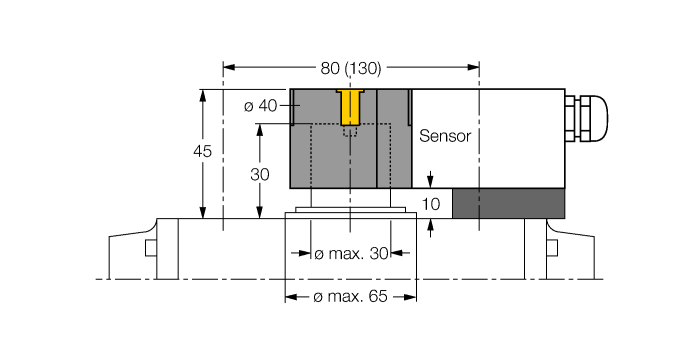

BTS-DSU35-Z01
大型ロータリーアクチュエータ用デュアルセンサ向け取り付けキット、スペーサプレートとスナップリングのØ：最大65 mm、コンセント面上の穴パターン：30 × 80 mm（30 × 130 mm）、接続シャフト（シャフト延長）高さ：20 mm/Ø：最大30 mm |
6900229 |
|

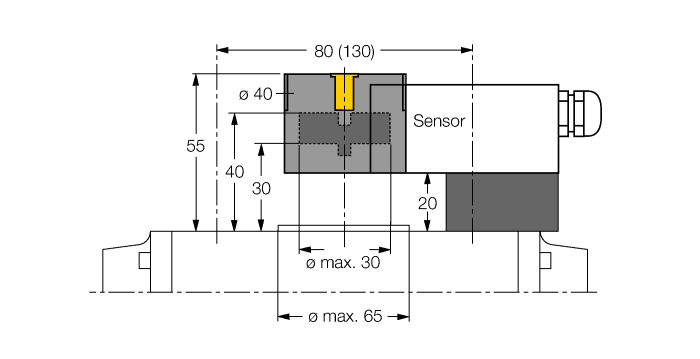

BTS-DSU35-Z02
大型ロータリーアクチュエータ用デュアルセンサ向け取り付けキット、スペーサプレートとスナップリングのØ：最大65 mm、コンセント面上の穴パターン：30 × 80 mm（30 × 130 mm）、接続シャフト（シャフト延長）高さ：20 mm（30 mm）/Ø：最大40 mm |
6900230 |
|

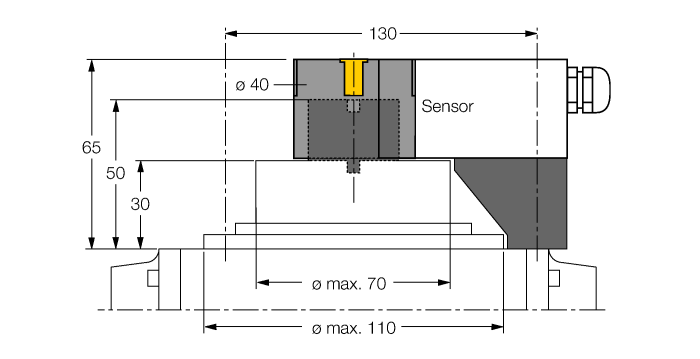

BTS-DSU35-Z03
大型ロータリーアクチュエータ用デュアルセンサ向け取り付けキット、スペーサプレートとスナップリングのØ：最大110 mm、コンセント面上の穴パターン：30 × 130 mm、接続シャフト（シャフト延長）高さ：30 mm/Ø：最大70 mm |
6900231 |
|

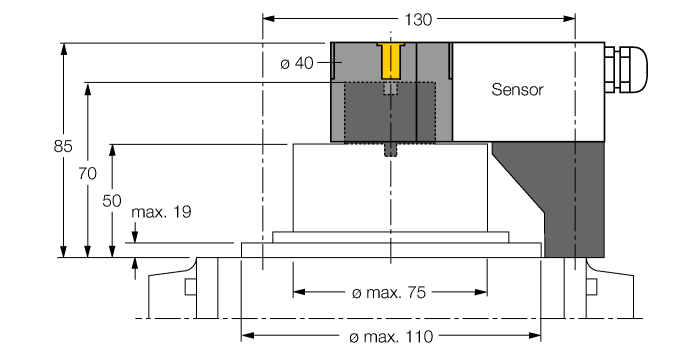

BTS-DSU35-Z07
大型ロータリーアクチュエータ用デュアルセンサ向け取り付けキット、スペーサプレートとスナップリングのØ：最大110 mm、コンセント面上の穴パターン：30 × 130 mm、接続シャフト（シャフト延長）高さ：50 mm/Ø：最大75 mm |
6900403 |
|
BTS-DSU35-EBE3
デュアルセンサ用作動キット（パック）、終了位置減衰、「開」/「閉」スイッチポイント調整可能、コンセント面上の穴パターン：80 × 30 mmおよび130 × 30 mm、接続シャフト（シャフト延長）高さ：20 mm/Ø：最大30 mm |
6901070 |
|

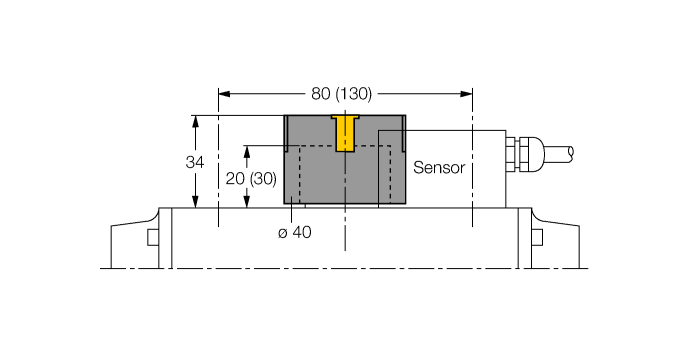

BTS-DSU35-EU2
デュアルセンサ用作動キット（パック）、時計回り/反時計回りドライブについては終了位置非減衰、フランジ面上の穴パターン30 × 80 mm（30 × 130 mm）、接続シャフト（シャフトペグ）高さ20（30）mm/最大Ø 30 mm |
6900455 |
|

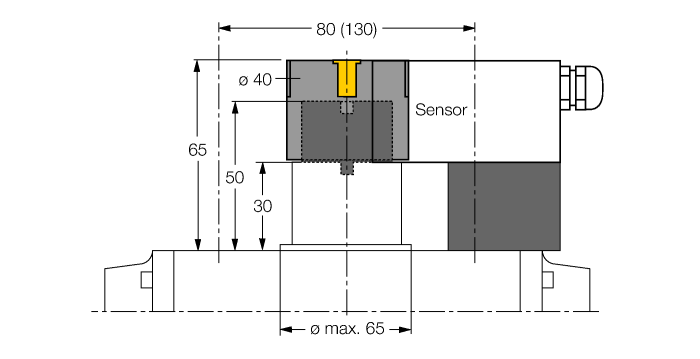

BTS-DSU35-Z06
大型ロータリーアクチュエータ用デュアルセンサ向け取り付けキット、スペーサプレートとスナップリングのØ：最大65 mm、コンセント面上の穴パターン：30 × 80 mm（30 × 130 mm）、接続シャフト（シャフト延長）高さ：30 mm/Ø：最大40 mm |
6900402 |
|

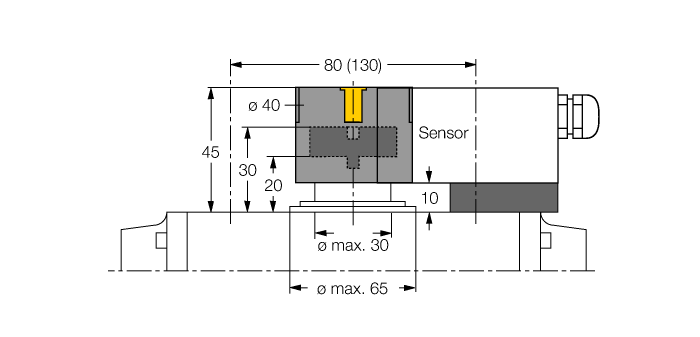

BTS-DSU35-Z04
大型ロータリーアクチュエータ用デュアルセンサ向け取り付けキット、スペーサプレートとスナップリングのØ：最大65 mm、コンセント面上の穴パターン：30 × 80 mm（30 × 130 mm）、接続シャフト（シャフト延長）高さ：30 mm/Ø：最大30 mm |
6900286 |
|
BTS-DSU35-Z05
大型ロータリーアクチュエータ用デュアルセンサ向け取り付けキット、スペーサプレートとスナップリングのØ：最大65 mm、コンセント面上の穴パターン：30 × 80 mm（30 × 130 mm）、接続シャフト（シャフト延長）高さ：30 mm/Ø：最大30 mm |
6900287 |
機能アクセサリ
|
IMX12-DI01-2S-2T-0/24VDC
絶縁スイッチングアンプ（2チャンネル）、SIL2（IEC 61508に準拠）、防爆バージョン、2 × トランジスタ出力、入力Namur信号、断線および短絡のオン/オフ切り替え可能監視、NO/NCモード間の切り替え、信号倍増、脱着式ねじ端子、12.5mm幅、DC 24 V電源 |
7580020 |
