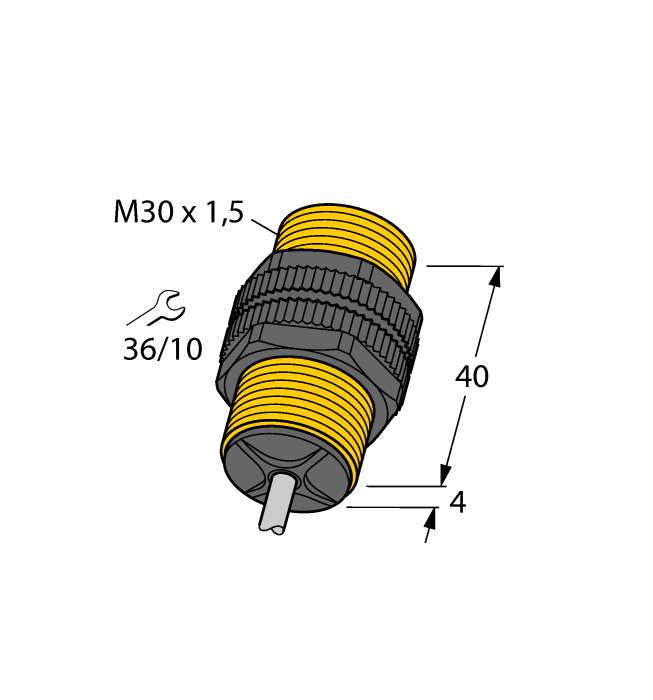

製品 BI10-P30-Y1/S100

クリックして拡大する

誘導型近接センサ

幅広い温度範囲に対応

注文番号: 10233

M30 x 1.5、円柱型
樹脂、PA12‐GF30

+100 °Cまでの温度の場合

DC 2線式、定格DC 8.2 V
EN 60947-5-6（NAMUR）に準拠した出力
ケーブル接続

ATEXカテゴリII 2 G、Exゾーン1
ATEXカテゴリII 1 D、Exゾーン20（+70 °Cまでの温度用）
SIL 2（ローデマンドモード）はIEC 61508に準拠、PL cはISO 13849-1（HFT0）に準拠
SIL 3（オールデマンドモード）はIEC 61508に準拠、PL eはISO 13849-1（冗長構成のHTF1）に準拠

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101062267
eCl@ss-Code (V5.1.4):	27270101 -/- 誘導型近接スイッチ
関税表番号	85365019000
原産国	DE
重量	138 g

技術データ

設計	円柱型
構造サイズ	M30 x 1.5
定格スイッチング距離	10 mm
取り付け条件	フラッシュ
動作電圧	公称 8.2 VDC
出力機能	NAMUR
切り替え周波数	0.50 kHz
電気的接続	ケーブル
ケーブル長さ	2.0 m
ハウジング材質	樹脂、PA12-GF30
周囲温度	-25…+100 °C
保護等級	IP67
認証	ATEX II 2 G、 ATEX II 3 G、 ATEX II 1 D、 ATEX II 2 D、 ATEX II 3 D、 SIL2、 PLc

Data Sheets

German	501 KB
English	500 KB
French	502 KB
Spanish	500 KB
Czech	501 KB
Dutch	500 KB
Romanian	501 KB
Russian	710 KB
Polish	502 KB
Chinese	615 KB
Turkish	501 KB

安全マニュアル

安全マニュアル誘導セーフティセンサー…Y1…	1197 KB

認証/宣言

KEMA 02ATEX1090 X	1739 KB

CADファイル

2D (DWG)	79 KB

EPLANエレクトリックP8

BI10-P30-Y1/S100	66 KB

SIL自己宣言

SIL証明書	961 KB

取付具

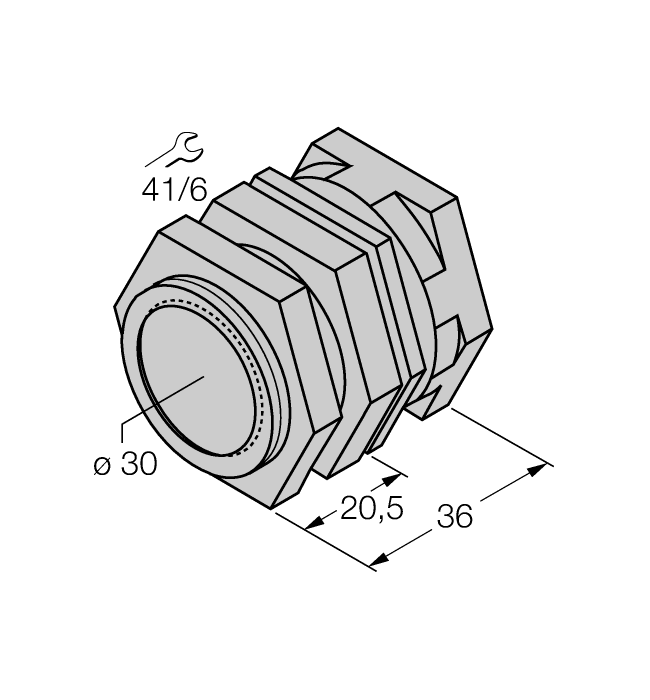

	QM-30 クイックマウントブラケット、デッドストップ付き、材質：真鍮、クロームメッキ。オスネジM36 × 1.5。注意：クイックマウントブラケットを使用すると、近接スイッチの検出距離が変化する可能性があります。	6945103

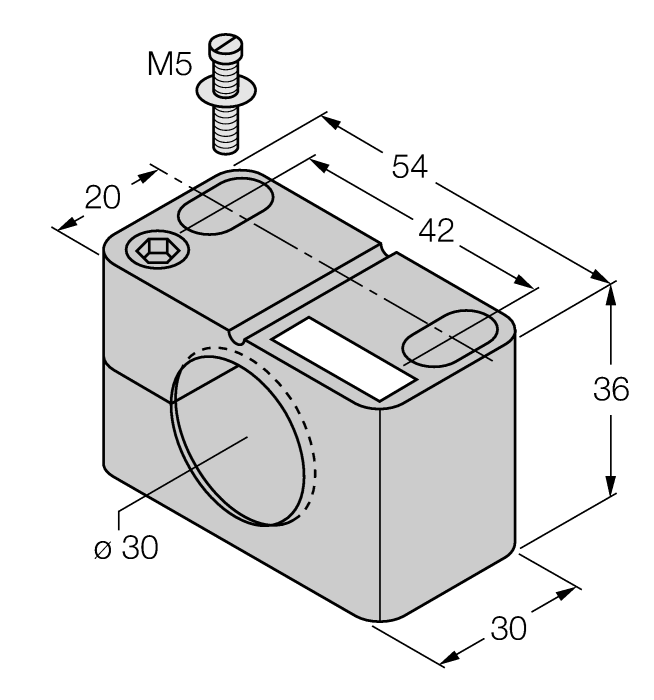

	BST-30B 円柱型センサ用取り付けクランプ、デッドストップ付き、材質：PA6	6947216
	MW30 円柱型センサ用取り付けブラケット、材質：ステンレス鋼A2 1.4301（AISI 304）	6945005
	BSS-30 ねじなし円柱型センサおよび円柱型センサ用取り付けクランプ、材質：ポリプロピレン	6901319

機能アクセサリ

	IMX12-DI01-2S-2T-0/24VDC 絶縁スイッチングアンプ（2チャンネル）、SIL2（IEC 61508に準拠）、防爆バージョン、2 × トランジスタ出力、入力Namur信号、断線および短絡のオン/オフ切り替え可能監視、NO/NCモード間の切り替え、信号倍増、脱着式ねじ端子、12.5mm幅、DC 24 V電源	7580020
