製品 BI15-CP40-Y1X

クリックして拡大する

誘導型近接センサ

注文番号: 10110

角型、高さ40mm
変更可能な検出面の向き：9方向
樹脂、PBT-GF30-VO
高輝度LEDを角に配置
動作電圧と切り替え状態の視認性が高い

DC-2線式、公称DC8.2V
NAMUR出力（DIN EN 60947-5-6）
端子台接続タイプ

ATEXカテゴリII 2 G、Exゾーン1
ATEXカテゴリII 1 D、Exゾーン20
SIL 2（ローデマンドモード）はIEC 61508に準拠、PL cはISO 13849-1（HFT0）に準拠
SIL 3（オールデマンドモード）はIEC 61508に準拠、PL eはISO 13849-1（冗長構成のHFT1）に準拠

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101061987
eCl@ss-Code (V5.1.4):	27270101 -/- 誘導型近接スイッチ
関税表番号	85365019900
原産国	DE
重量	227 g

技術データ

設計	角型

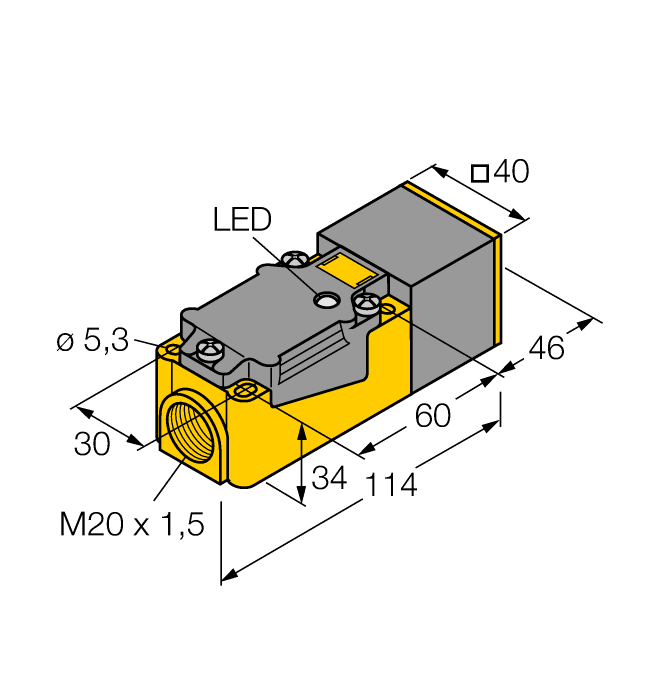

構造サイズ	114 x 40 x 40 mm, CP40
定格スイッチング距離	15 mm
取り付け条件	フラッシュ
出力機能	NAMUR
切り替え周波数	0.150 kHz
電気的接続	端子台
ハウジング材質	樹脂、PBT-GF30-V0、黒
周囲温度	-25…+70 °C
保護等級	IP67
認証	ATEX II 2 G、 ATEX II 3 G、 ATEX II 1 D、 ATEX II 2 D、 ATEX II 3 D、 SIL2、 PLc

Data Sheets

German	373 KB
English	323 KB
French	324 KB
Spanish	321 KB
Czech	323 KB
Dutch	322 KB
Romanian	323 KB
Russian	434 KB
Polish	324 KB
Chinese	433 KB
Turkish	323 KB

クイックスタートガイド

Alignment of active face	39 KB

安全マニュアル

安全マニュアル誘導セーフティセンサー…Y1…	1197 KB

認証/宣言

KEMA 02ATEX1090 X	1739 KB

EPLANエレクトリックP8

BI15-CP40-Y1X	41 KB

SIL自己宣言

SIL証明書	961 KB

取付具

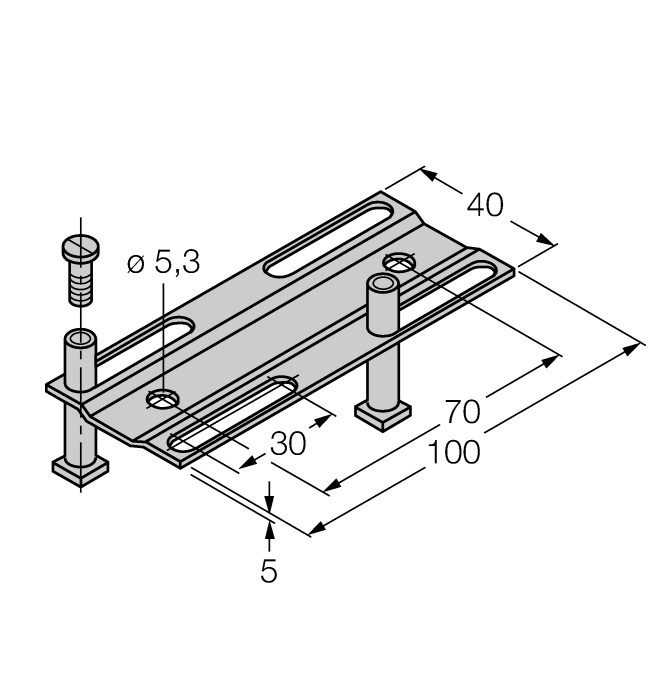

	JS025/037 角型筐体CK/CP40用の調整バー、材質：VA 1.4301	69429

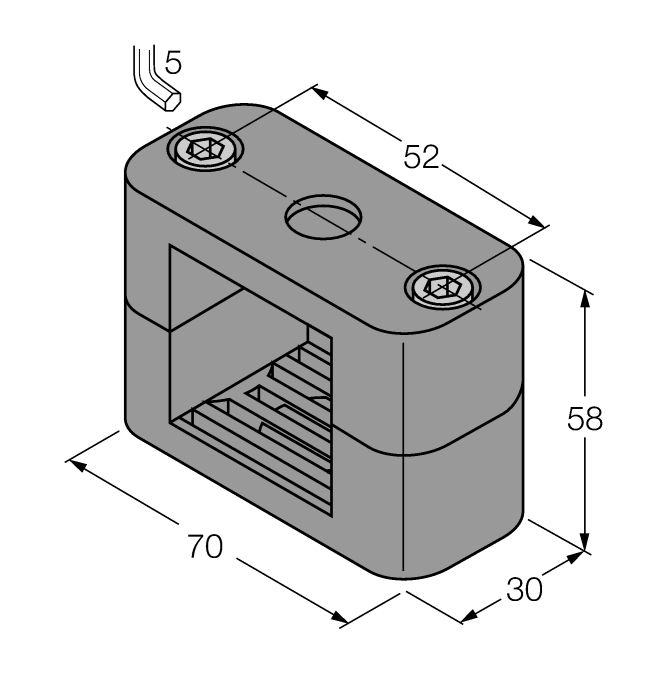

	BSS-CP40 角型ハウジング用取り付けクランプ40 × 40 mm、材質：ポリプロピレン	6901318

機能アクセサリ

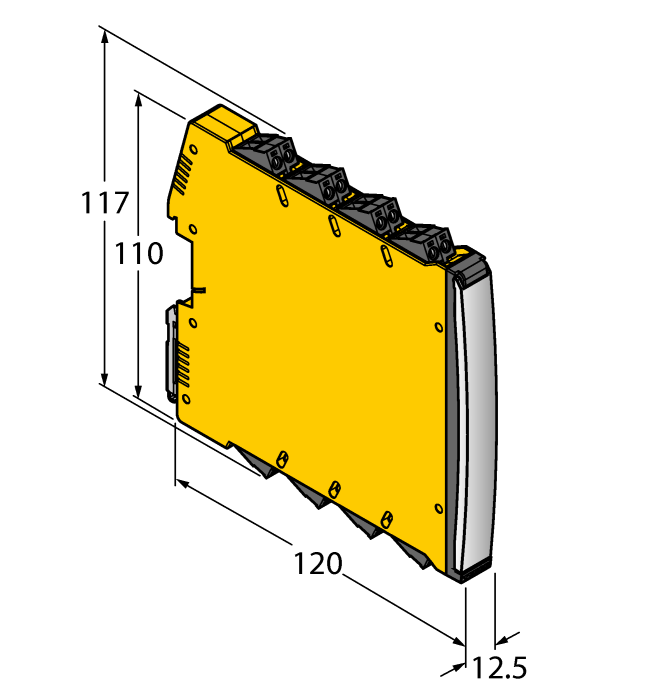

	IMX12-DI01-2S-2T-0/24VDC 絶縁スイッチングアンプ（2チャンネル）、SIL2（IEC 61508に準拠）、防爆バージョン、2 × トランジスタ出力、入力Namur信号、断線および短絡のオン/オフ切り替え可能監視、NO/NCモード間の切り替え、信号倍増、脱着式ねじ端子、12.5mm幅、DC 24 V電源	7580020
