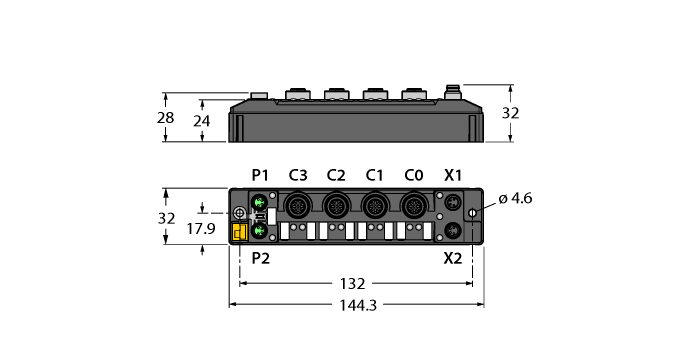

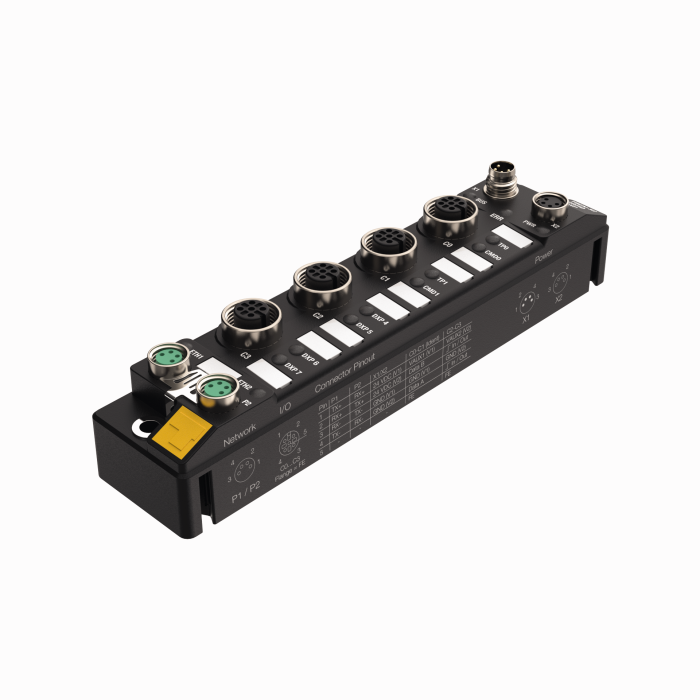

製品 TBEN-S2-2RFID-4DXP
イーサネット用コンパクトマルチプロトコルRFIDモジュール
2 × RFIDチャンネル（HF/UHF）および4 ×ユニバーサルデジタルチャンネル（PNP入力または0.5 A出力としてコンフィギュレーション可能）
注文番号: 6814029- PROFINETデバイス、イーサネット/IPデバイスまたはModbus TCPスレーブ
- PROFINET S2システムの冗長性
- イーサネットスイッチ内蔵
- 10 Mbps/100 Mbpsに対応
- ガラス繊維強化筐体
- 耐衝撃・耐振動テスト済み
- 完全にポッティングされたモジュールエレクトロニクス
- 保護等級IP65、IP67、IP69K
- ATEXゾーン2/22
- チャンネルごと、読み取り/書き込みサイクルごとに最大128バイトのユーザーデータと、それぞれ16キロバイトのFIFOメモリを含むフラグメントを使用
- RFID機能を便利に使用するためのデータインターフェース
- 1チャンネルにつき最大32のHF読み取り/書き込みヘッドを使用する連続HFバスモード
- RFID用のM12コネクタ付き2チャンネル
- 4 × ユニバーサルデジタルチャンネル（PNP入力または0.5 A出力としてコンフィギュレーション可能）
- プログラマブルARGEE
一般データ
| EAN | 4047101310252 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- デジタルI/ Oモジュール（周辺） |
| 関税表番号 | 85176200000 |
| 原産国 | DE |
| 重量 | 235 g |
技術データ
| ネットワークプロトコル | Modbus TCP、 EtherNet/IP、 PROFINET |
| 信号タイプ | RFID、 デジタル入力、 デジタル入力/出力、 デジタル出力 |
| 接続技術信号 | M12 |
| デバイスタイプ | I/Oモジュール、 コンパクトステーション、 フィールドロジックコントローラ（ARGEE） |
| 通信速度 イーサネット | 10/100 Mbps |
| 接続性イーサネット | 2 × M8、4ピン、Dコード |
| 周囲温度 | -40…+70 °C |
| 保護等級 | IP65/IP67/IP69K |
| 認証 | ATEXゾーン2/22、 cULus、 IECEx、 CCC |
Data Sheets
| German | 464 KB |
| English | 462 KB |
| French | 465 KB |
| Spanish | 464 KB |
| Czech | 465 KB |
| Dutch | 464 KB |
| Romanian | 464 KB |
| Russian | 338 KB |
| Polish | 464 KB |
| Chinese | 547 KB |
| Turkish | 464 KB |
アクセサリリスト
クイックスタートガイド
セールスドキュメント
デモソフトウェア
ファームウェア
マニュアル
メーカーの自己宣言
技術フライヤー
構成ソフトウェア
構成ファイル
機能モジュール/ライブラリ
| RFID機能モジュール、CODESYS V3用ユニバーサルデータインターフェイス | 1145 KB |
| 機能モジュール：TIA V14、V15（S7-1200、S7-1500）用RFIDユニバーサルデータインターフェース128 Bおよび2 KB | 6416 KB |
製品チラシ
設定マニュアル
認証
接続アクセサリ
|

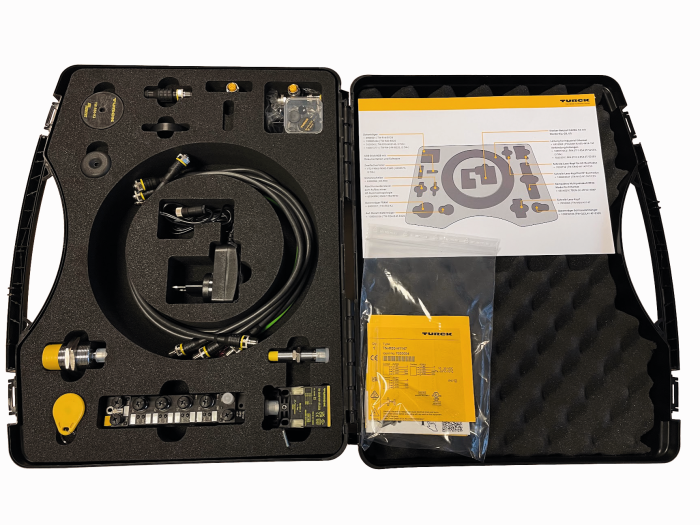

RFID-STARTERKIT | 100049865 |
接続アクセサリ — 電源
|
PKG4M-2-PSG4M/TXL
延長ケーブル、M8メスコネクタ、ストレート、4ピン - M8オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625673 |
接続アクセサリ — I/O
|
RKC4.4T-2-RSC4.4T/TXL
延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625608 |
|

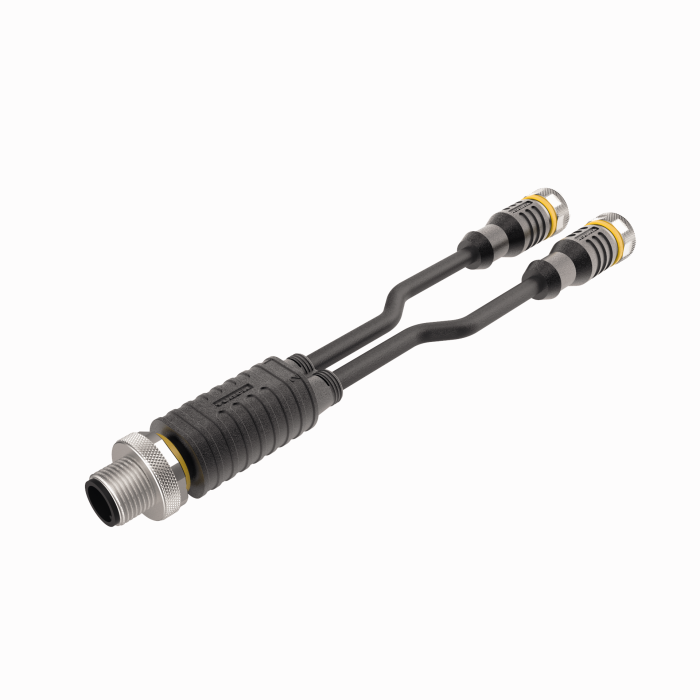

VBRS4.4-2RKC4T-1/1/TXL
2ポートジャンクションシステム — ケーブル付きYスプリッタ、M12オスコネクタ、ストレート、4ピン — 2 × M12メスコネクタ、ストレート、3ピン、ケーブル長さ：1 m、外皮材質：PUR、黒 |
6628112 |
|

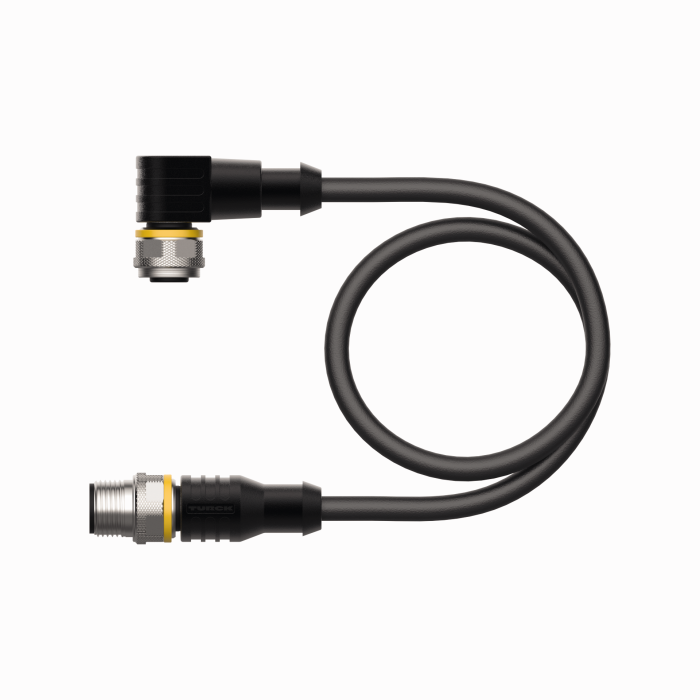

WKC4.4T-2-RSC4.4T/TXL
延長ケーブル、M12メスコネクタ、アングル、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625640 |
接続アクセサリ — ネットワーク
|
PSGS4M-RJ45S-4422-2M
産業用イーサネットケーブル、M8オスコネクタ、ストレート-RJ45オスコネクタ、ストレート、ケーブル長さ：2 m、外被材質：PUR、緑 |
6635247 |
|
PSGS4M-PSGS4M-4422-2M
産業用イーサネットケーブル、延長ケーブル、M8オスコネクタ、ストレート - M8オスコネクタ、ストレート、ケーブル長さ：2 m、外被材質：PUR、緑 |
6635237 |
接続アクセサリ — 技術
|

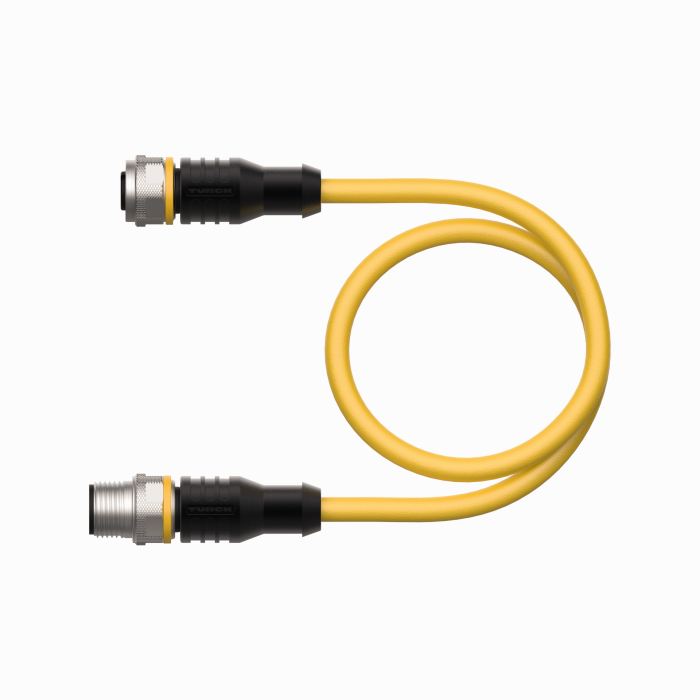

RK4.5T-2-RS4.5T/S2500
BL identケーブル、M12メスコネクタ、ストレート - M12オスコネクタ、ストレート、ケーブル長さ：2 m、外被材質：PUR、黄 |
6699200 |
|
RK4.5T-2-RS4.5T/S2503
BL identケーブル、M12メスコネクタ、ストレート - M12オスコネクタ、ストレート、ケーブル長さ：2 m、外被材質：PUR、黒 |
7030331 |
|

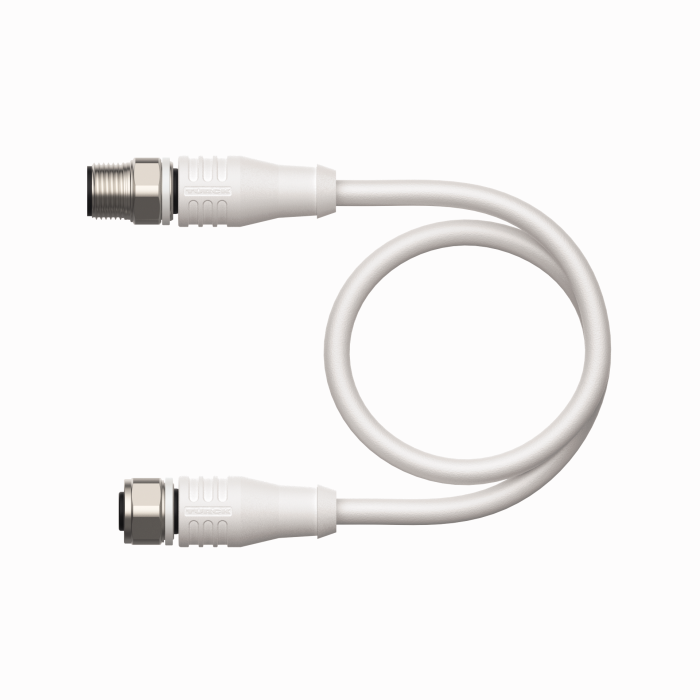

RSCV-RKCV5500-2M/S2500
食品産業用RFIDアプリケーション用ケーブル、M12オスコネクタ、ストレート-M12メスコネクタ、ストレート、ケーブル長さ：2 m、外被材質：PPEDEM、白、ステンレス鋼製カップリングナット |
6633193 |
