製品 BIM-EM12E-Y1X
磁気センサ
磁気誘導型近接センサ

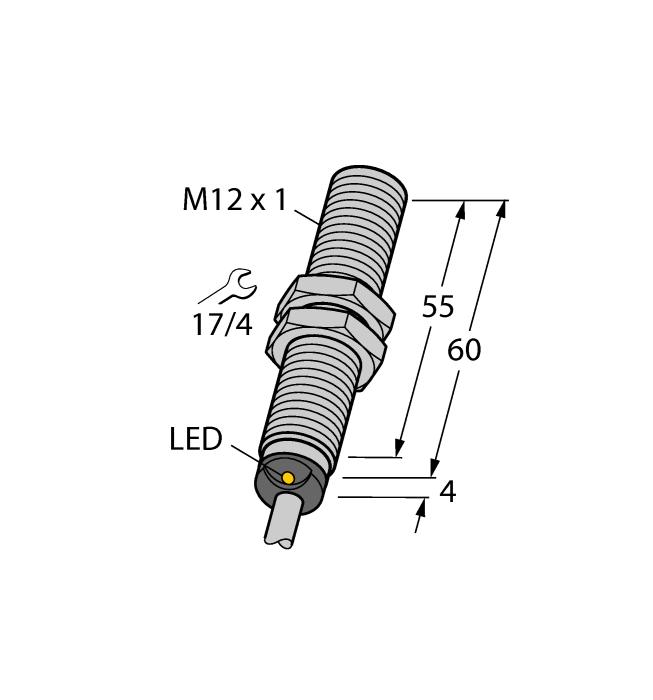

注文番号: 1070036- 円柱型、M12 x 1
- ステンレス、SUS304
- DMR31-15-5を用いた場合、定格検出距離90mm
- DC 2線式、定格DC 8.2 V
- EN 60947-5-6（NAMUR）に準拠した出力
- ケーブル接続
- ATEXカテゴリII 1 G、Exゾーン0
- ATEXカテゴリII 1 D、Exゾーン20
- SIL 2（ローデマンドモード）はIEC 61508に準拠、PL cはISO 13849-1（HFT0）に準拠
- SIL 3（オールデマンドモード）はIEC 61508に準拠、PL eはISO 13849-1（冗長構成のHFT1）に準拠
一般データ
| EAN | 4047101064568 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- 磁気誘導型近接スイッチ |
| 関税表番号 | 85365019000 |
| 原産国 | PL |
| 重量 | 116 g |
技術データ
| 設計 | 円柱型 |
| 構造サイズ | M12 x 1 |
| 定格スイッチング距離 | 90 mm |
| 動作電圧 | 公称 8.2 VDC |
| 出力機能 | NAMUR |
| 電気的接続 | ケーブル |
| ケーブル長さ | 2.0 m |
| ハウジング材質 | ステンレス鋼、1.4301（AISI 304） |
| 周囲温度 | -25…+70 °C |
| 保護等級 | IP67 |
| 認証 | ATEX II 1 G、 ATEX II 2 G、 ATEX II 3 G、 ATEX II 1 D、 ATEX II 2 D、 ATEX II 3 D、 SIL2、 PLc |
| 特性 | 磁気誘導型 |
取付具
|
DMR20-10-4
作動マグネット、Ø 20 mm（Ø 4 mm）、h：10 mm。達成可能なスイッチ動作距離はBIM-（E）M12磁気センサでは59 mm、またはBIM-EG08磁気センサでは50 mm。Q25Lリニア位置センサの場合、センサと磁石間の推奨距離：3～4 mm |
6900214 |
|
DMR31-15-5
作動磁石、Ø 31 mm（Ø 5 mm）、h：15 mm。達成可能なスイッチ動作距離はBIM-（E）M12磁気センサでは90 mm、またはBIM-EG08磁気センサでは78 mm。Q25Lリニア位置センサの場合、センサと磁石間の推奨距離：3～5 mm |
6900215 |
|
DMR15-6-3
作動磁石、Ø 15 mm（Ø 3 mm）、h：6 mm：達成可能なスイッチ動作距離はBIM-（E）M12磁気センサ使用時36 mm、またはBIM-EG08磁気センサ使用時32 mm。Q25Lリニア位置センサの場合のセンサと磁石間の推奨距離：3～4 mm |
6900216 |
|
DM-Q12
アクチュエータ、角型、プラスチック。達成可能なスイッチ動作距離はBIM-（E）M12磁気近接センサでは58 mm、BIM-EG08磁気近接センサでは49 mm。Q25Lリニア位置センサの場合、センサと磁石間の推奨距離：3～5 mm |
6900367 |
|
BSS-12
ねじなし円柱型センサおよび円柱型センサ用取り付けクランプ、材質：ポリプロピレン |
6901321 |
|
MW12
円柱型センサ用取り付けブラケット、材質：ステンレス鋼A2 1.4301（AISI 304） |
6945003 |
機能アクセサリ
|
IMX12-DI01-2S-2T-0/24VDC
絶縁スイッチングアンプ（2チャンネル）、SIL2（IEC 61508に準拠）、防爆バージョン、2 × トランジスタ出力、入力Namur信号、断線および短絡のオン/オフ切り替え可能監視、NO/NCモード間の切り替え、信号倍増、脱着式ねじ端子、12.5mm幅、DC 24 V電源 |
7580020 |
