製品 RES-180S8S-8BAR-H1151/N0
アブソリュートロータリーエンコーダ - シングルターン
工業用ライン

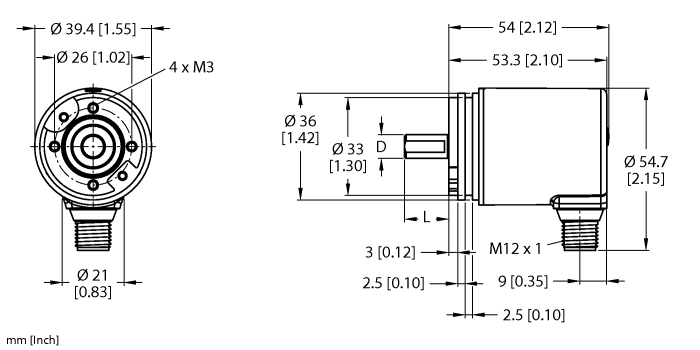

注文番号: 100016360- シンクロフランジ、Ø 36 mm
- ソリッドシャフト、Ø 8 mm × 15 mm
- 磁気式
- シャフト材質：ステンレス鋼
- ハウジング側およびシャフト側保護等級：IP67
- ‐40～+85 °C
- 最大4000 rpm（連続運転2000 rpm）
- DC 15～30 V
- アナログ出力0～10 V
- カウントモードCW
- M12 × 1オス、5ピン
- 分解能：12ビット（4096点）/360°
一般データ
| EAN | 4047101545173 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- エンコーダ、絶対 |
| 関税表番号 | 90318080000 |
| 原産国 | DE |
| 重量 | 200 g |
技術データ
| エンコーダライン | Industrial-Line |
| 技術 | 磁気 |
| 出力タイプ | アブソリュートシングルターン |
| シャフトタイプ | ソリッドシャフト |
| シャフト直径D [mm] | 8 mm |
| フランジ直径 | Ø 36 mm |
| フランジタイプ | シンクロフランジ |
| 測定範囲 | 0～360° |
| 動作電圧 | 15…30 VDC |
| 出力機能 | アナログ出力 |
| 電圧出力 | 0～10 V |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | 亜鉛合金ダイキャスト |
| 周囲温度 | -40…+85 °C |
| 保護等級シャフト | IP67 |
| 保護等級 | IP67 |
取付具
|

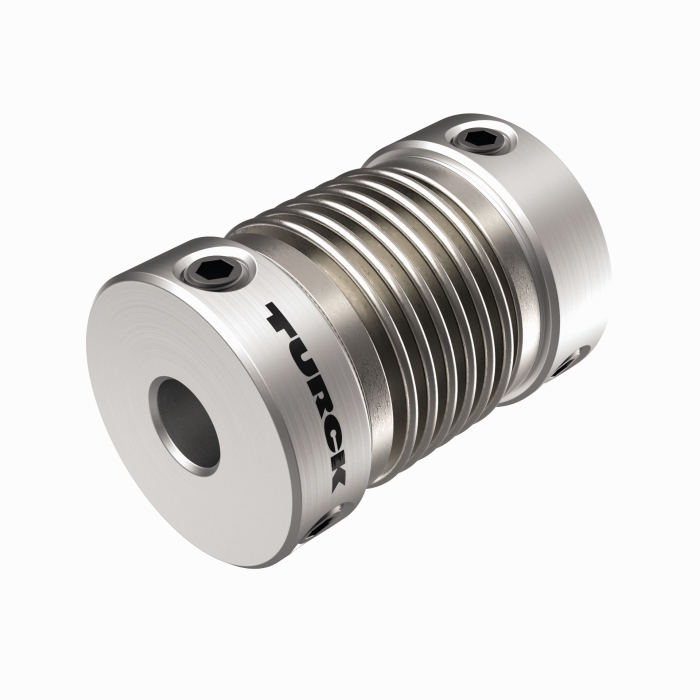

RA-BC-20-06-08
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 8 mm） |
100048778 |
|

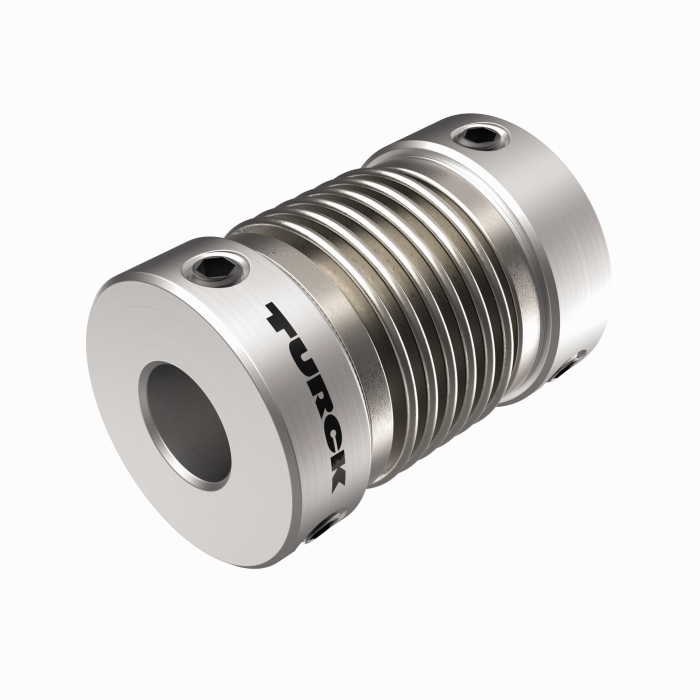

RA-BC-20-08-08
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 8 mm、d2 = 8 mm） |
100048780 |
|
|
RA-BC-20-08-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 8 mm、d2 = 10 mm） |
100048781 |
|
|
RA-BC-20-08-12
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 8 mm、d2 = 12 mm） |
100049106 |
