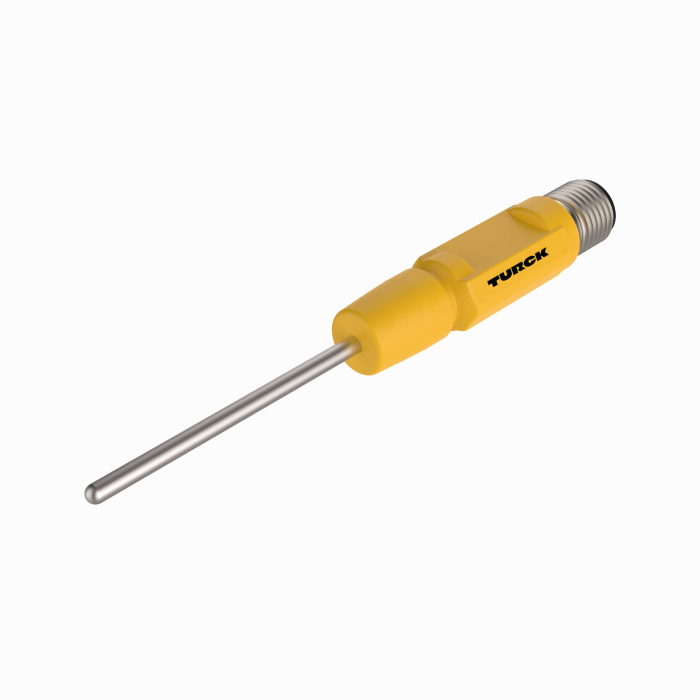

製品 TTM-203A-CF-LIUPN-H1140-L100
温度検出
アナログ電流出力×1、PNP/NPNデジタル出力×1
注文番号: 9910620- コンパクトデザイン
- 工場出荷時の設定：0～150 °C
- IO-Link経由でパラメータ設定可能
- アナログ出力：4～20 mA（2線式）
- スイッチング出力
- フレアレス管継手プロセス接続
- 屈曲可能プローブ（最小曲げ半径：3x外径、30 mmプローブチップを除く）
一般データ
| EAN | 4047101267303 |
| eCl@ss-Code (V5.1.4): | 27200206 -/- トランスデューサー（温度） |
| 関税表番号 | 90251900900 |
| 原産国 | IT |
| 重量 | 19 g |
技術データ
| 検出タイプ | 接触型 |
| 設計 | ディスプレイなし（統合プローブ） |
| 測定範囲 | -50…350 °C |

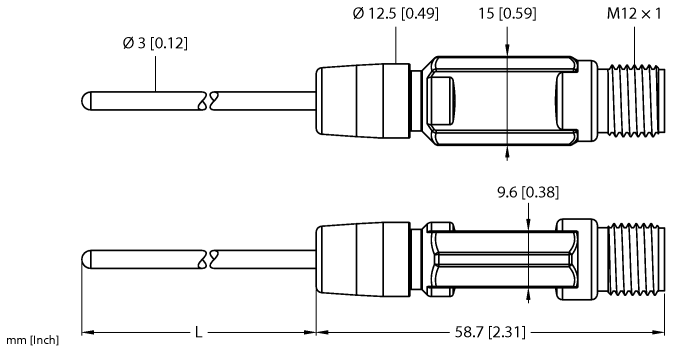

| 浸漬長L | 100 mm |
| 配管接続 | 圧縮継手、サーモウェルまたは直接取り付けの場合 |
| 動作電圧 | 8…32 VDC |
| 電気出力 | 電流出力（2線式）、 デジタル出力 |
| 電流出力 | 4～20 mA |
| 通信プロトコル | IO-Link |
| 測定素子 | Pt100 |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | ステンレス/樹脂、1.4404（AISI 316L） |
| 周囲温度 | -40…+80 °C |
| 保護等級 | IP67 |
| 認証 | CE、 cULus |
取付具
|
CF-M-3-G1/8-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径3 mm、プロセス接続G1/8”オスねじ |
9910405 |
|
CF-M-3-G1/4-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径3 mm、プロセス接続G1/4”オスねじ |
9910407 |
|
CF-M-3-N1/8-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径6 mm、プロセス接続1/8” NPTオスねじ |
9910406 |
|
CF-M-3-N1/4-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径3 mm、プロセス接続1/4” NPTオスねじ |
9910408 |
|
|
CF-P-3-G1/8-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径3 mm、プロセス接続G1/8”オスねじ |
9910409 |
|
CF-P-3-G1/4-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径3 mm、プロセス接続G1/4”オスねじ |
9910411 |
|
|
CF-P-3-N1/8-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径3 mm、プロセス接続1/8” NPTオスねじ |
9910410 |
|
|
CF-P-3-N1/4-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径3 mm、プロセス接続1/4” NPTオスねじ |
9910412 |
接続アクセサリ
|
RKC4T-2/TEL
接続ケーブル、M12メスコネクタ、ストレート、3ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625010 |
|

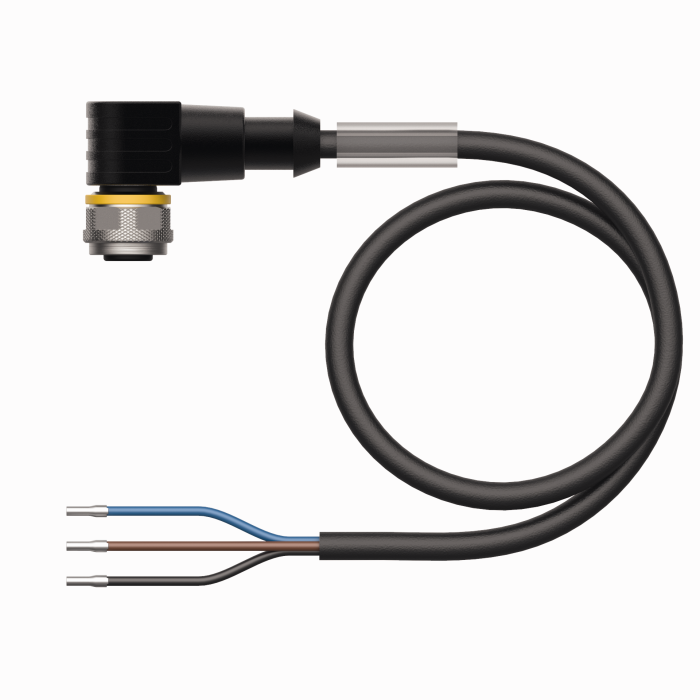

WKC4T-2/TEL
接続ケーブル、M12メスコネクタ、アングル、3ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625022 |
|
|
RKC4T-2/TXL
接続ケーブル、M12メスコネクタ、ストレート、3ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625500 |
|
|
WKC4T-2/TXL
接続ケーブル、M12メスコネクタ、アングル、3ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625512 |
|
RKC4.4T-2-RSC4.4T/TEL
延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625208 |
|

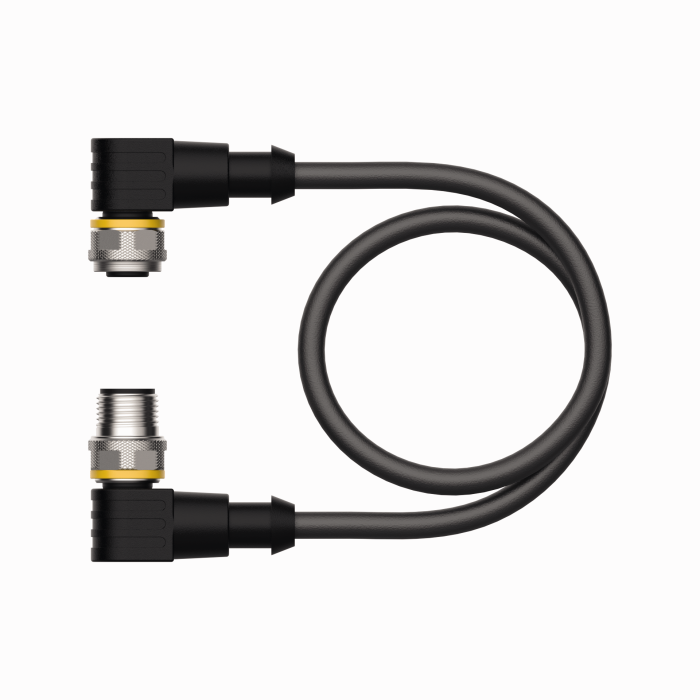

WKC4.4T-2-WSC4.4T/TXL
延長ケーブル、M12メスコネクタ、アングル、4ピン - M12オスコネクタ、アングル、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625656 |
|

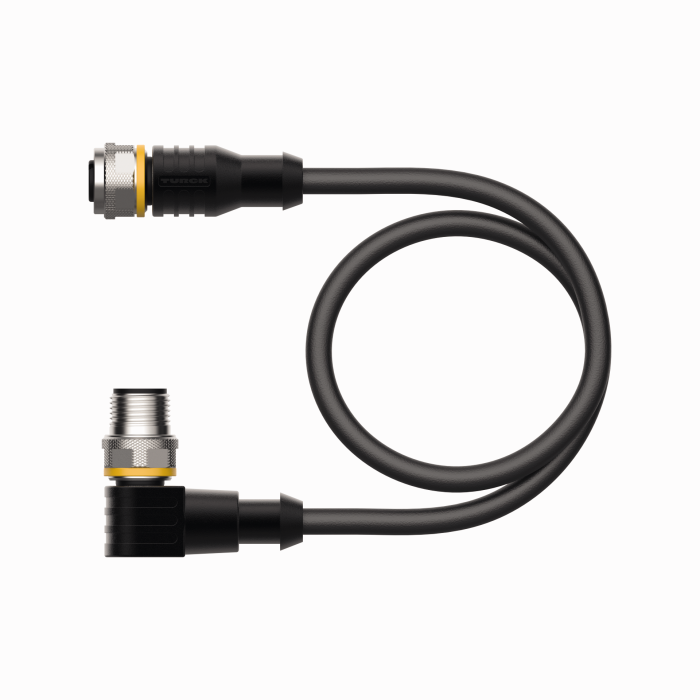

RKC4T-2-WSC4T/TXL
延長ケーブル、M12メスコネクタ、ストレート、3ピン - M12オスコネクタ、アングル、3ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625620 |
|
WKC4.4T-2/TEL
接続ケーブル、M12メスコネクタ、アングル、4ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625025 |
|
RKC4.4T-2/TEL
接続ケーブル、M12メスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625013 |
