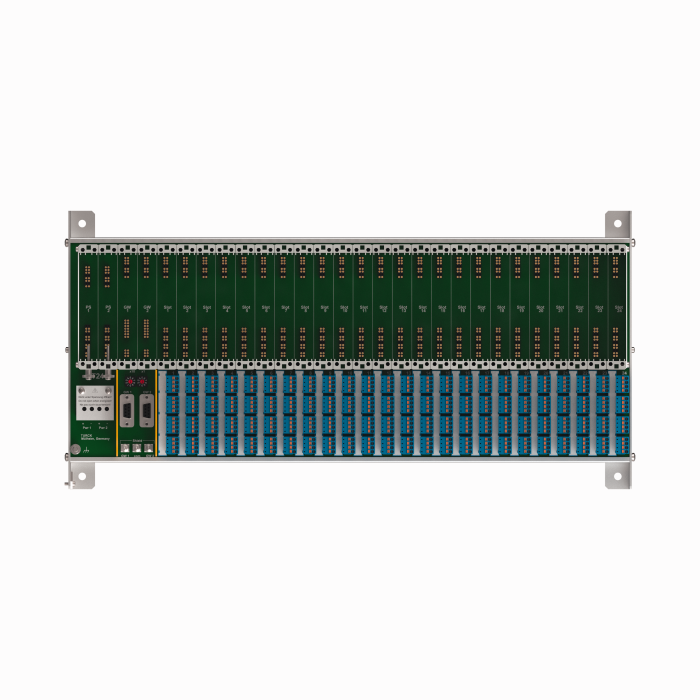

製品 MT24-3G

excom I/Oシステム

24モジュール用のモジュールラック、ゾーン2

注文番号: 9100682

モジュールラック、最大24 × I/Oモジュール、2 × ゲートウェイ、2 × 電源モジュール

信号接続レベルの端子は、アクセサリとして購入できます。

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101268041
eCl@ss-Code (V5.1.4):	27250301 -/- モジュールラック（周辺）
関税表番号	85381000000
原産国	DE
重量	3221 g

技術データ

ネットワークプロトコル	PROFIBUS-DP、 EtherNet/IP、 Modbus TCP、 PROFINET
接続技術信号	ネジ端子、ケージクランプ端子
デバイスタイプ	モジュールラック
フィールドバス端子種別	2 × D-SUB、9ピン
周囲温度	-40…+70 °C
保護等級	IP20
認証	ATEX、 cFM、 cFMus、 IECEx、 CCC、 INMETRO、 KOSHA、 EAC Ex、 UKCA、 CE

Data Sheets

German	489 KB
English	487 KB
French	488 KB
Spanish	488 KB
Czech	489 KB
Dutch	485 KB
Romanian	487 KB
Russian	503 KB
Polish	488 KB
Chinese	518 KB
Turkish	488 KB

クイックスタートガイド

MT24-3G	2204 KB

プログラミングソフトウェア

excom温度およびパフォーマンス計算ツール	1721 KB

マニュアル

リモートI/O excom	11650 KB
アプリケーションガイドライン、excomによるひずみゲージ測定	262 KB

承認

FM21CA0084X	548 KB
JPEX	386 KB

製品カタログ

制御キャビネット用I/Oソリューション	16192 KB

製品概要

IP20およびIP67モジュラー式I/OシステムとコンパクトI/Oモジュール	1559 KB
効率的なオートメーションのための製品とソリューション	2173 KB
excom I/Oシステム	6454 KB

認証

PTB 00 ATEX 2194 U	2522 KB
IECEx PTB 13.0040 U	471 KB
ECの適合性宣言	132 KB
KOSHA 17-AV4BO-0110U	690 KB
INMETRO — TÜV 13.1661 U	5038 KB
FM21US0117X	553 KB

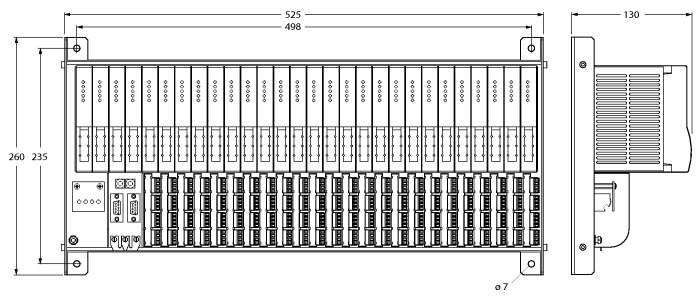

CADファイル

2D (DWG)	1048 KB
3D-1 (STP)	1858 KB

取付具

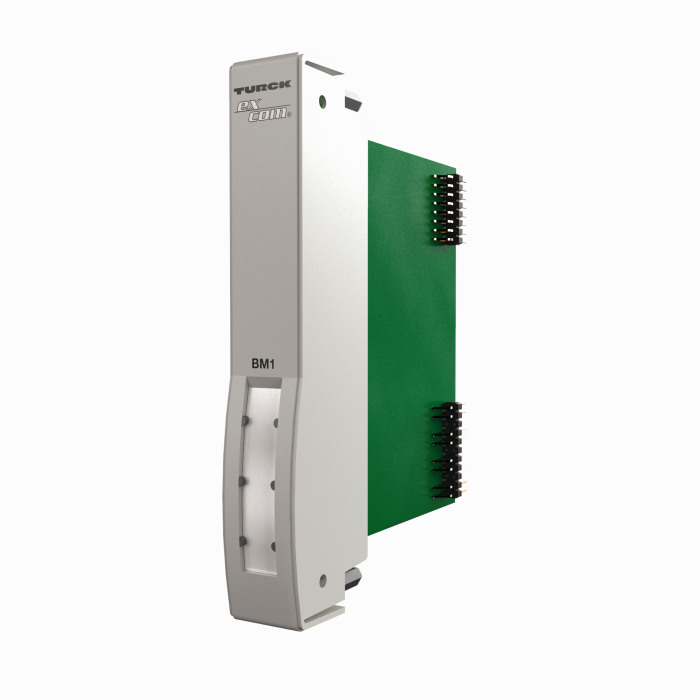

	BM1 モジュールラック上の未使用スロット用のダミーモジュール	6884036
	D9T-RS485IS /6ES7972-0DA60-0XA0 RS485-IS用のPROFIBUSバスコネクタ、高速接続、ISデバイス専用	6890944

接続アクセサリ

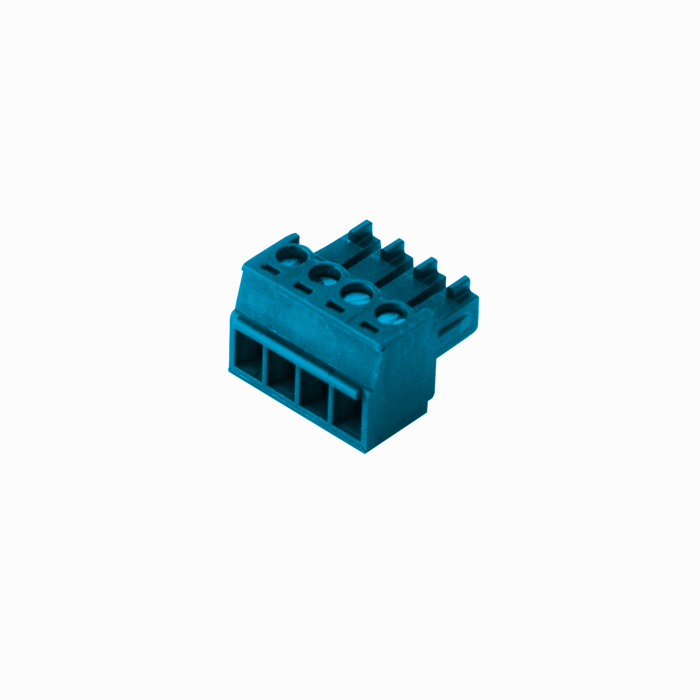

	STB16-4RS/1.5-BU 16-pcs. set: 4-pin terminal block,  screw clamps blue	9909622

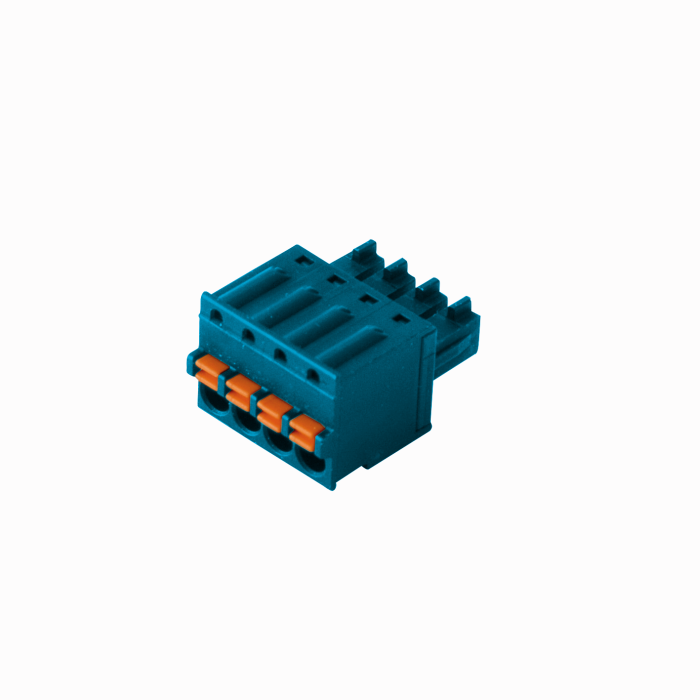

	STB16-4RC/1.5-BU 16-pcs. set: 4-pin terminal block,  cage clamps blue	9909623
