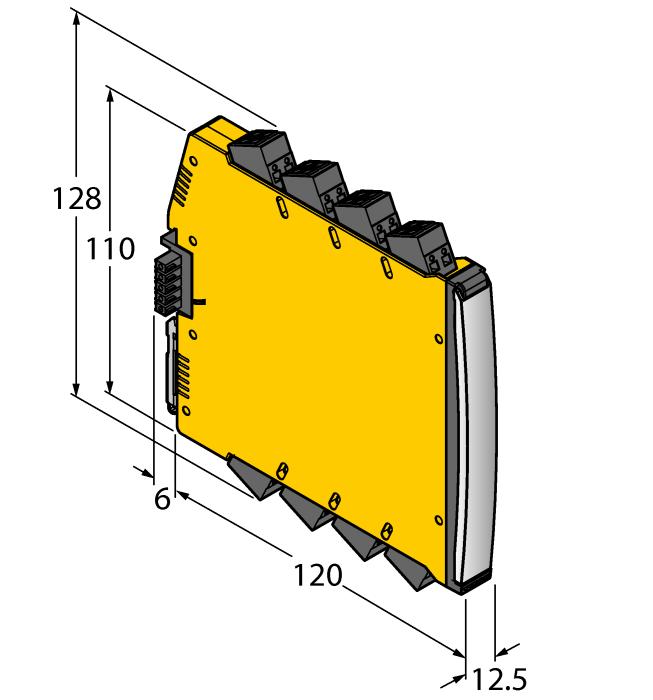

製品 IMX12-DI03-1S-2R-SPR/24VDC/CC

クリックして拡大する

絶縁バリア

1チャネル

注文番号: 7580011

リレー出力（切り替え）
アラーム出力（切り替え）
切り替え可能：アラーム出力または信号二重化
出力方式設定可能（NO/NC）
入力回路監視：断線、短絡（ON/OFF切替可能）

ガルバニック絶縁
逆極性保護付き入力

脱着式ケージクランプ端子台
パワーブリッジ（納品物にはコネクタが付属）

ATEX、IECEx、NEPSI、cUL、cFM、INMETRO、Kosha、TIIS
ゾーン2で使用可能
SIL 2

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101310450
eCl@ss-Code (V5.1.4):	27210121 -/- 隔離スイッチングアンプ
関税表番号	85437090990
原産国	DE
重量	167 g

技術データ

信号タイプ	デジタル入力
デバイスタイプ	絶縁バリア
防爆対応	対応
認証	ATEX、IECEx、NEPSI、KOSHA、TR CU
機能的安全性(SIL/PL)	SIL2
公称電圧	パワーブリッジ24 VDC
Number of channels	1
デジタル出力	リレー出力
接続バリアント	パワーブリッジと集団故障信号
電気的接続	脱着式ケージクランプ端子、2ピン
保護等級	IP20
製品シリーズ	IM(X)12

Data Sheets

German	408 KB
English	405 KB
French	406 KB
Spanish	406 KB
Czech	406 KB
Dutch	404 KB
Romanian	404 KB
Russian	428 KB
Polish	407 KB
Chinese	478 KB
Turkish	406 KB

クイックスタートガイド

IMX12-DI	2469 KB

安全マニュアル

IMX12-DI	993 KB

技術フライヤー

防爆の張り紙	250 KB

製品カタログ

インターフェース	16648 KB
IMX/IM	5069 KB

製品チラシ

IMX12シリーズ	1135 KB

認証

TÜV 14 ATEX 147004 X	435 KB
cFMus- 0015X	644 KB
IECEx - TUN 14.0040X	1363 KB
UL - IS-1.315	486 KB
NEPSI - GYJ15.1216 IMX12-DI	1088 KB
Kosha - 16-AV4BO-0199X	657 KB
Inmetro - TÜV 15.1376	2117 KB
SIL TÜV証明書	888 KB

EPLANエレクトリックP8

IMX12-DI03-1S-2R-SPR /24VDC/CC	53 KB

EU適合性宣言

K5030M	90 KB

取付具

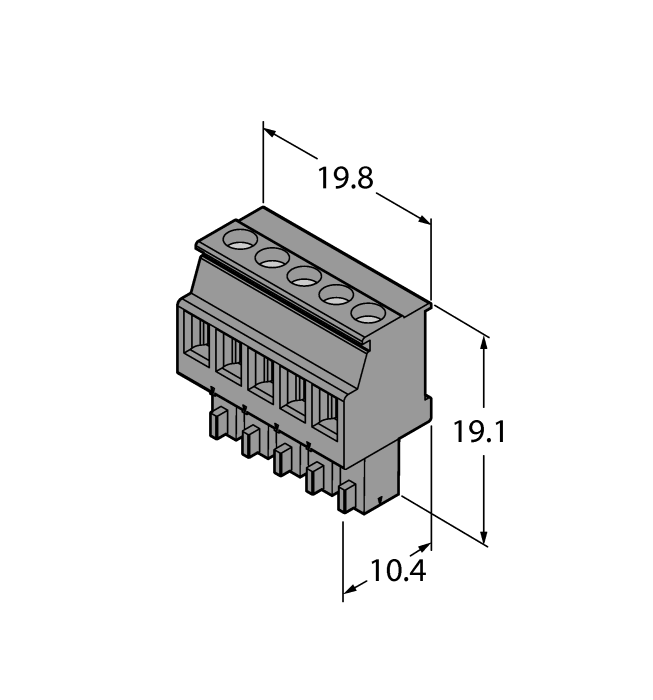

	IMC 1.5/ 5-ST-3.81 BK パワーブリッジ接続端子	7580954
	MCVR 1.5/ 5-ST-3.81 BK パワーブリッジ接続端子	7580955

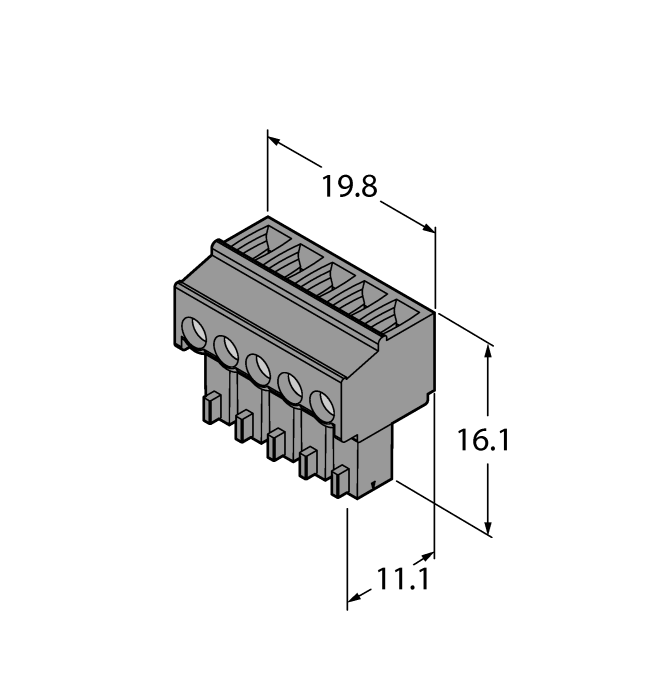

	MC 1.5/ 5-ST-3.81 BK パワーブリッジ接続端子	7580956

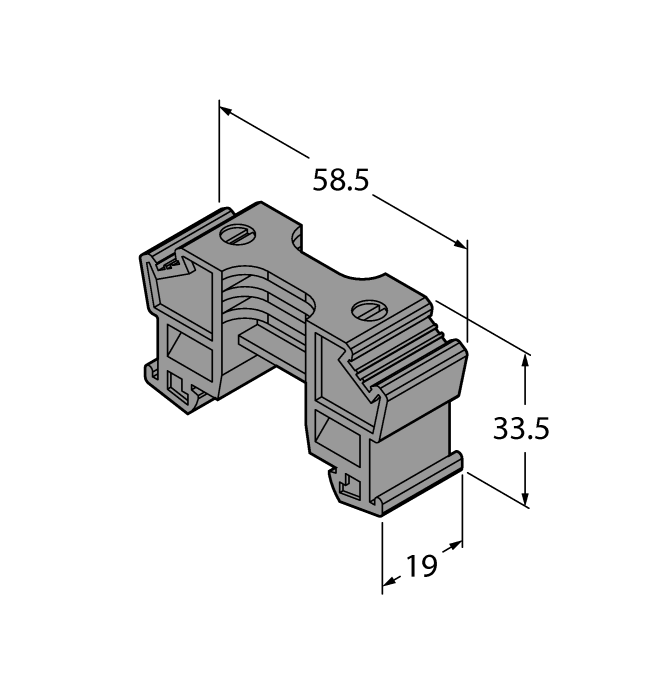

	E/ME TBUS NS35 BK パワーブリッジ接続端子	7580957
	WM1 WIDERSTANDSMODUL 抵抗モジュールWM1は、機械的接点とTURCK信号変換器間の回線監視の要件を満たしています。信号変換器の入力回路は、EN60947-5-6（NAMUR）に準拠し、断線および短絡監視機能を備えたセンサ用に設計されています。	0912101

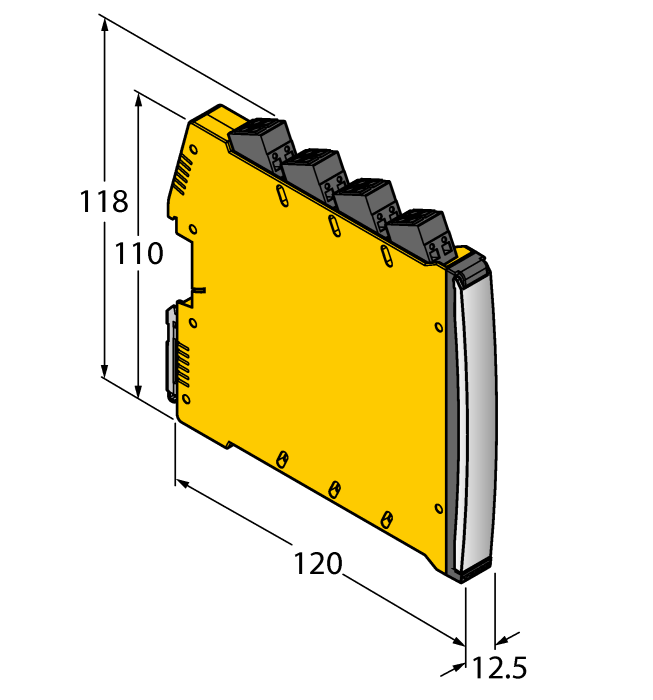

	IMX12-PS02-UI-UIR-PR/24VDC/CC 電源モジュールパワーブリッジ、リレーを介する集合的故障信号、端子を介する単一および冗長電源供給、脱着式ネジ端子	7580611
