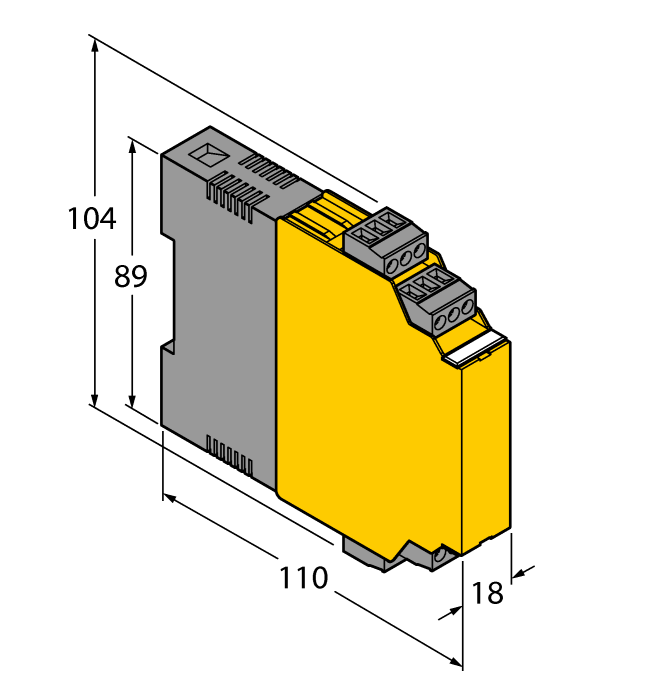

製品 IM1-22EX-T

クリックして拡大する

絶縁バリア

2チャネル

注文番号: 7541232

2トランジスタ出力
出力方式設定可能（NO/NC）
入力回路監視：断線、短絡（ON/OFF切替可能）
SIL 2

ガルバニック絶縁
逆極性保護付き入力

ATEX、IECEx、UL、_CFM_US、CSA、TR CU、NEPSI、KOSHA、TIIS、CCOE、INMETRO
ゾーン2への設置

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101119695
eCl@ss-Code (V5.1.4):	27210121 -/- 隔離スイッチングアンプ
関税表番号	85437090990
原産国	DE
重量	157 g

技術データ

信号タイプ	デジタル入力
デバイスタイプ	絶縁バリア
防爆対応	対応
認証	ATEX、IECEx、UL、cFMus、CSA、TR CU、NEPSI、KOSHA、TIIS、CCOE、INMETRO
機能的安全性(SIL/PL)	SIL2
公称電圧	汎用電圧範囲
Number of channels	2
デジタル出力	トランジスタ出力
電気的接続	4 × 3ピン脱着式端子台、逆極性保護、ネジ接続
保護等級	IP20
製品シリーズ	IM

Data Sheets

German	255 KB
English	251 KB
French	251 KB
Spanish	252 KB
Czech	253 KB
Dutch	249 KB
Romanian	250 KB
Russian	272 KB
Polish	252 KB
Chinese	313 KB
Turkish	252 KB

クイックスタートガイド

IM1	19696 KB

安全マニュアル

IM1	1119 KB

技術フライヤー

防爆の張り紙	250 KB

製品カタログ

インターフェース	16648 KB

製品チラシ

IMシリーズ	1909 KB

認証

TÜV 04 ATEX 2553	231 KB
TÜV 06 ATEX 552968 X	2656 KB
FM/CSA - IS-1.101	226 KB
IECEx - TUN 06.0006X	234 KB
UL — IS-1.301	167 KB
KOSHA 13-AV4BO-0627X	310 KB
UL 61010	373 KB

CADファイル

2D (DWG)	56 KB
3D-1 (STP)	739 KB

EPLANエレクトリックP8

IM1-22EX-T	56 KB

EU適合性宣言

K5050M	145 KB

SIL自己宣言

Exida FMEDA	371 KB

取付具

	WM1 WIDERSTANDSMODUL 抵抗モジュールWM1は、機械的接点とTURCK信号変換器間の回線監視の要件を満たしています。信号変換器の入力回路は、EN60947-5-6（NAMUR）に準拠し、断線および短絡監視機能を備えたセンサ用に設計されています。	0912101
	IM-CC-3X2BU/2BK IMモジュール（例：全幅18 mmの防爆デバイス）用ケージクランプ端子。以下を含む：2個の3ピン青端子と2個の3ピン黒端子。	6900475
