製品 IM21-14EX-CDTRI

クリックして拡大する

ローテーションスピードモニタ

1チャネル

注文番号: 7505651

制限値と上下限範囲の監視
動作範囲：0.06～600,000 min^-1
パルス出力：Ex [ic Gc] II C/II B
PC（FDT/DTM）、前面パネルスイッチまたはHARTによるパラメータ設定
リングバッファ、最大8000件の測定値
ディスプレイ

ガルバニック絶縁
逆極性保護付き入力

ATEX、IECEx、_CFM_US、TR CU、NEPSI、TIIS、Kosha
ゾーン２への設置が可能（日本国内を除く）

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101116427
eCl@ss-Code (V5.1.4):	27230220 -/- 回転速度モニタ
関税表番号	85437090990
原産国	DE
重量	244 g

技術データ

信号タイプ	周波数入力
デバイスタイプ	ローテーションスピードモニタ
防爆対応	対応
認証	ATEX、IECEx、cFMus、TR CU、NEPSI、TIIS
公称電圧	汎用電圧範囲
Number of channels	1
デジタル出力	リレーとトランジスタ出力
電気的接続	4 × 5ピン脱着式端子台、逆極性保護、ネジ接続
保護等級	IP20
製品シリーズ	IM

Data Sheets

German	348 KB
English	345 KB
French	346 KB
Spanish	346 KB
Czech	346 KB
Dutch	346 KB
Romanian	345 KB
Russian	369 KB
Polish	347 KB
Chinese	424 KB
Turkish	346 KB

クイックスタートガイド

	1402 KB

技術フライヤー

防爆の張り紙	250 KB

構成ソフトウェア

DTM für IM-Geräte	39119 KB
PACTware	50020 KB

製品カタログ

インターフェース	16648 KB

製品チラシ

IMシリーズ	1909 KB

認証

IBExU 07 ATEX 1132	506 KB
IBExU 07 ATEX B010 X	518 KB
FM/CSA - IS-1.115	889 KB
IECEx - IBE 09.0003X	339 KB
KOSHA 15-AV4BO-0451	621 KB

CADファイル

2D (DWG)	55 KB
3D-1 (STP)	1427 KB

EU適合性宣言

K5053M	821 KB

取付具

	IM-CC-5X2BU/2BK IMモジュール（例：全幅27 mmの防爆デバイス）用ケージクランプ端子。以下を含む：2個の5ピン青端子と2個の5ピン黒端子。	7504031
	WM1 WIDERSTANDSMODUL 抵抗モジュールWM1は、機械的接点とTURCK信号変換器間の回線監視の要件を満たしています。信号変換器の入力回路は、EN60947-5-6（NAMUR）に準拠し、断線および短絡監視機能を備えたセンサ用に設計されています。	0912101

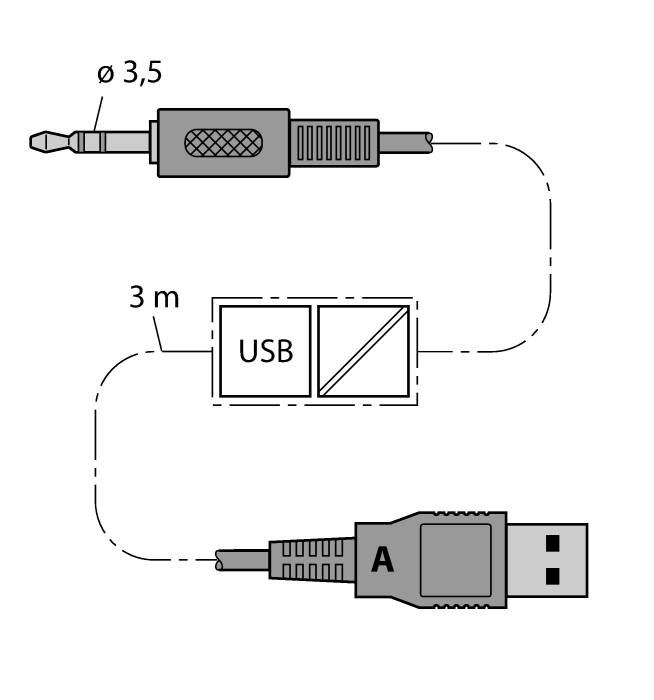

	IM-PROG III HART対応TurckデバイスのFDT/DTMベースのパラメータ設定用のUSB互換設定用アダプタ。パラメータ設定される機器とPCをガルバニック絶縁	7525111

接続アクセサリ

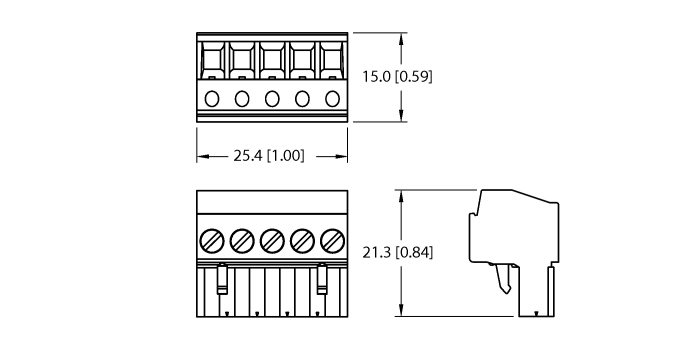

	IM-SC-5X2BU/2BK IMモジュール（全幅27 mmの非防爆デバイス）用ねじ端子。以下を含む：4 × 5ピン黒端子。	7541214
