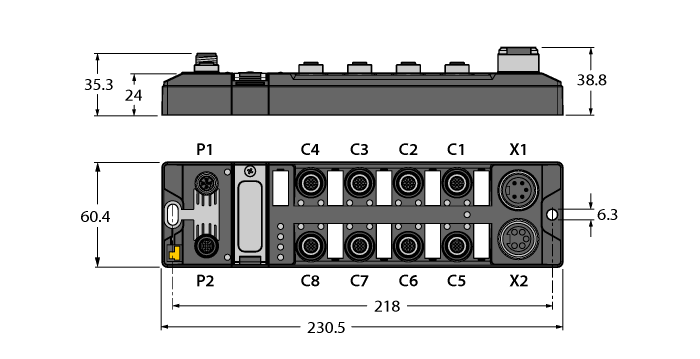

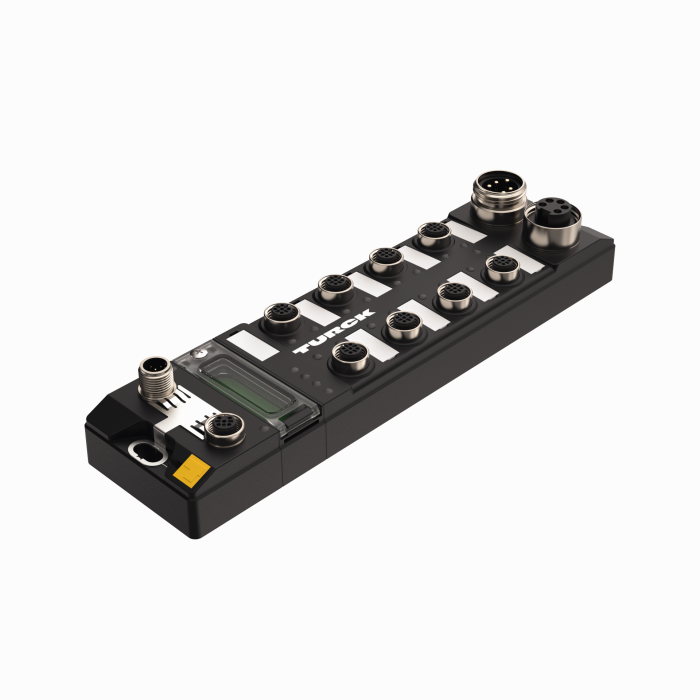

製品 TBDP-L2-8DIP-8DOP
フィールドバスI/OモジュールPROFIBUS-DP
デジタルPNP入力：8点、デジタルPNP出力2A：8点
注文番号: 6814002- 2 × M12、5ピン、Bコード、PROFIBUS-DP-Fieldbus接続
- ガラス繊維強化筐体
- 耐衝撃・耐振動テスト済み
- 完全にポッティングされたモジュールエレクトロニクス
- 保護等級IP65、IP67、IP69K
- ATEXゾーン2/22
- CCC-Ex
- コネクタごとの入力診断
- 各出力で最大2 A
- チャンネルごとの出力診断
一般データ
| EAN | 4047101285796 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- デジタルI/ Oモジュール（周辺） |
| 関税表番号 | 85176200000 |
| 原産国 | DE |
| 重量 | 650 g |
技術データ
| ネットワークプロトコル | PROFIBUS-DP |
| 信号タイプ | デジタル入力、 デジタル入力/出力、 デジタル出力 |
| 接続技術信号 | M12 |
| デバイスタイプ | I/Oモジュール、 コンパクトステーション |
| フィールドバス通信速度 | 9.6 kbps～12 Mbps |
| フィールドバス端子種別 | 2 × M12、5ピン、リバースコード |
| 周囲温度 | -40…+70 °C |
| 保護等級 | IP65/IP67/IP69K |
| 認証 | ATEXゾーン2/22、 cULus、 IECEx、 CCC |
取付具
|
TB-SG-L
ATEXゾーン2/22で使用するためのTBEN-LおよびTBIL-MブロックI/Oモジュール用保護ハウジング |
100014865 |
接続アクセサリ — 電源
|
RKM52-2-RSM52
電源ケーブル、7/8″メスコネクタ、ストレート、4ピン + PE - 7/8″オスコネクタ、ストレート、4ピン + PE、ケーブル長さ：2 m、外被材質：PUR、グレー |
6914150 |
|
WKM52-2-WSM52
電源ケーブル、7/8″メスコネクタ、アングル、4ピン + PE - 7/8″オスコネクタ、アングル、4ピン + PE、ケーブル長さ：2 m、外被材質：PUR、グレー |
6604801 |
接続アクセサリ — I/O
|
RKC4T-2-RSC4T/TXL
延長ケーブル、M12メスコネクタ、ストレート、3ピン - M12オスコネクタ、ストレート、3ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625604 |
|
WKC4T-2-RSC4T/TXL
延長ケーブル、M12メスコネクタ、アングル、3ピン - M12オスコネクタ、ストレート、3ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625636 |
|
|
RKC4.4T-2-RSC4.4T/TXL
延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625608 |
|
|
WKC4.4T-2-RSC4.4T/TXL
延長ケーブル、M12メスコネクタ、アングル、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625640 |
|
|
RKC4.5T-2-RSC4.5T/TXL
延長ケーブル、M12メスコネクタ、ストレート、5ピン - M12オスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
接続ケーブル、M12メスコネクタ、アングル、5ピン - M12オスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
2ポートジャンクションシステム — ケーブル付きYスプリッタ、M12オスコネクタ、ストレート、4ピン — 2 × M12メスコネクタ、ストレート、3ピン、ケーブル長さ：1 m、外皮材質：PUR、黒 |
6628112 |
