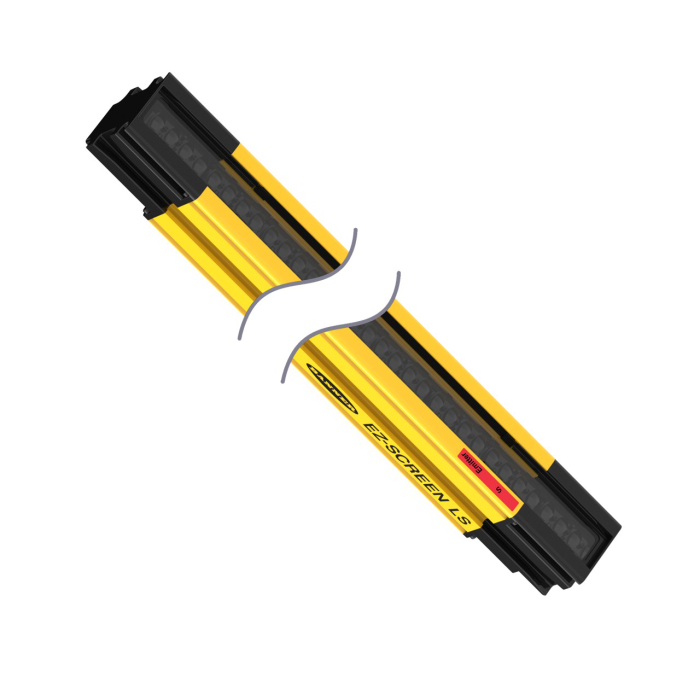

製品 SLLCR14-1750-S
セーフティライトカーテン
レシーバ
カスケード可能
注文番号: 3809162- 頑丈なハウジング
- 保護等級IP67
- ステータスとエラー表示用の診断表示
- 走査フィールドL：1750 mm
- 光学アライメント補助
- 不感区域なし
- 範囲:0.1…12 m
- 解像度：14 mm
- 動作電圧：24 VDC
- 自動カスケード構成
- インターロック再起動なし
- セーフティーライトスクリーンタイプ4、IEC 61496-1と61496-2に準拠
- EN ISO 13849-1に準拠したカテゴリー4 Ple
- SIL 3はIEC 61508に準拠、SIL 3とCL3はIEC 62061に準拠
- IEC 61496-1に準拠した耐衝撃・振動耐性
- デバイスには、配線ブラケットまたは取り付けブラケットが付属しています。配線ブラケットと取り付けブラケットは、接続アクセサリまたは取り付けアクセサリから選択する必要があり、デバイスの操作に必要です。
一般データ
| EAN | 662488074166 |
| eCl@ss-Code (V5.1.4): | 27270910 -/- 光グリッド |
| 関税表番号 | 85365019000 |
| 原産国 | US |
| 重量 | 3878 g |

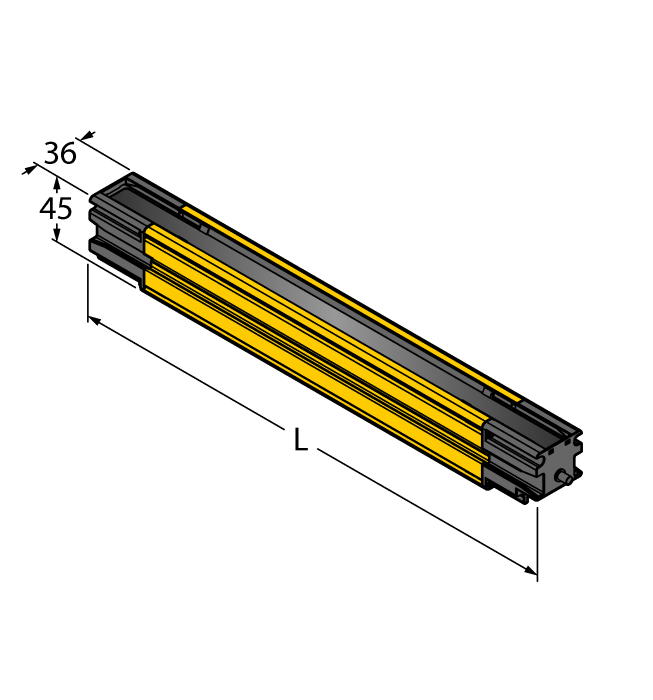

技術データ
| 機能 | ライトスクリーン |
| 設計 | 角型 |
| 走査範囲 | 1750 mm |
| 範囲 | 100…12000 mm |
| 光学的分解能 | 14 mm |
| はりの数 | 200 |
| ライトタイプ | IR |
| カスケード可能 | 対応 |
| 消音機能付き | なし |
| 起動/再起動インターロック | なし |
| 動作電圧 | 20.4…27.6 VDC |
| 出力機能 | 2つのNO接点、2 × PNP |
| 電気的接続 | フラット端子 |
| ハウジング材質 | 金属、AL、黒 |
| 周囲温度 | -20…+55 °C |
| 保護等級 | IP67 |
取付具
|
EZLSA-MBK-16
取り付けブラケット、黒、亜鉛合金ダイキャスト、LSライトスクリーンのサイド取り付け用 |
3088559 |
|
|
EZLSA-MBK-11
取り付けブラケット、360°回転可能、黒、スチール、LSライトスクリーンのエンド取り付け用 |
3087521 |
|
|
EZLSA-MBK-12
取り付けブラケット、黒、亜鉛合金ダイキャスト、980 mmを超えるLSライトスクリーンの中央取り付け用 |
3090989 |
|
|
EZLSA-MBK-20
取り付けブラケット、360°回転可能、黒、スチール、LSライトスクリーンのエンド取り付け用のユニバーサル取り付けブラケット |
3093176 |
接続アクセサリ
|

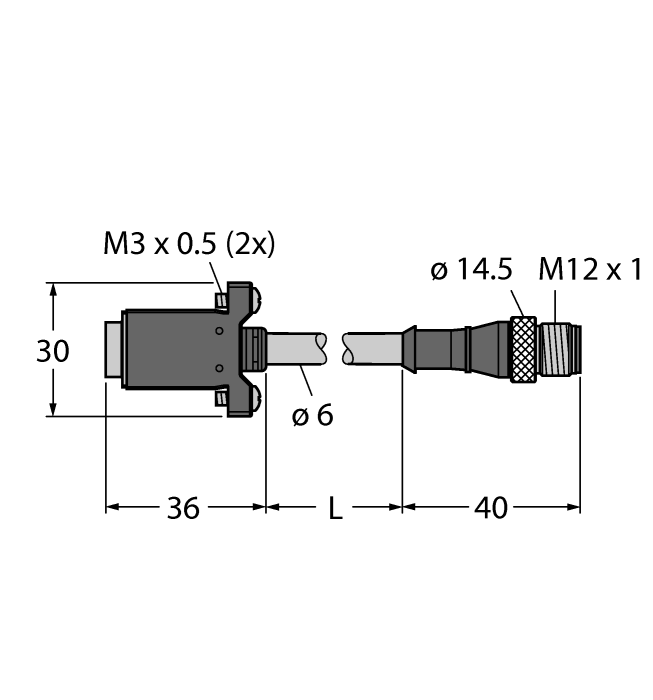

DELSE-51D
接続ケーブル、5ピン、M12オス、PVC、黄、長さ：0.31 m、LSライトスクリーンへの直接接続用のRDコネクタ |
3086941 |
|
|
DELSE-81D
接続ケーブル、8ピン、M12オス、PVC、黄、長さ：0.31 m、LSライトスクリーンへの直接接続用のRDコネクタ |
3086942 |
|
|
RDLS-815D
接続ケーブル、8ピン、オープンエンド、PVC、黄、長さ：4.57 m、LSライトスクリーンへの直接接続用のRDコネクタ |
3093156 |
|
|
RDLS-515D
接続ケーブル、5ピン、オープンエンド、PVC、黄、長さ：4.57 m、LSライトスクリーンへの直接接続用のRDコネクタ |
3801010 |
