製品 DXM1000-B1R4
ネットワークコントローラ
2.4-GHzデータ無線内蔵
Modbus RTUおよびイーサネットインターフェース
注文番号: 3807403代替注文番号 : 807403
- 統合された信号強度インジケーター
- DIPスイッチおよびソフトウェアを介する設定
- LCDディスプレイおよび設定可能なLED
- DX80データラジオ機能
- 論理機能、ScriptBasicをサポートします
- メールとクラウド機能、タイミングとデータロガー
- 代替レジストリ割り当て
- 動作電圧：DC 12～30 Vまたは電池で動作
- 入力：4 × 構成可能（アナログ/ディスクリート）
- 出力：4 × NMOS、2 × 4～20 mA/0～10 V、2 × スイッチ電源
- インターフェース：RS232、RS485、イーサネット、USB
- プロトコル：Modbus RTU、EtherNet/IP、Modbus TCP、PROFINET、CAN
一般データ
| EAN | 662488058104 |
| eCl@ss-Code (V5.1.4): | 27250312 -/- 通信インターフェイス、アクティブ |
| 関税表番号 | 85176200000 |
| 原産国 | US |
| 重量 | 447 g |
技術データ
| 機能 | ツリートロポジ |
| デバイスタイプ | ノード、 ネットワークコントローラ |

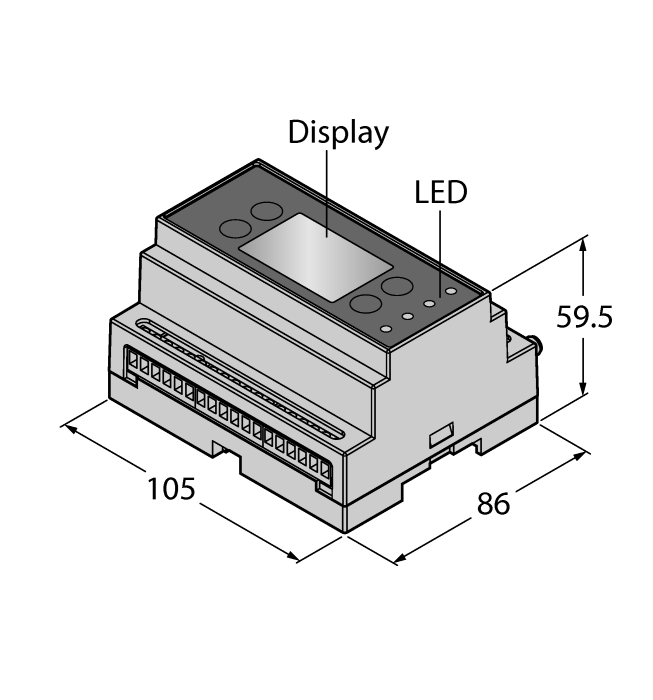

| 設計 | 角型 |
| アンテナ接続 | RP-SMAメスコネクタ |
| バッテリーで動作する | なし |
| 通信プロトコル | EtherNet/IP、 Modbus TCP、 Modbus RTU、 PROFINET、 RS232、 RS485 |
| 入力タイプ | NPN/PNP/0～20 mA/0～10 V/10kサーミスタ/カウンタ |
| 出力タイプ | NMOS/0～20 mAまたは0～10 V |
| 電気的接続 | ネジ端子 |
| ハウジング材質 | 樹脂、PC、グレー |
| 周囲温度 | -20…+60 °C |
| 保護等級 | IP20 |
接続アクセサリ
|
BWC-LMRSFRPB
Surge protection, bulkhead fitting, RP-SMA type |
3079296 |
|
BWC-1MRSFRSB0.2
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 0.2m, RG58, loss 1.05 dB/m |
3078544 |
|
|
BWC-1MRSFRSB1
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 1 m, RG58, loss 1.05 dB/m |
3078337 |
|
|
BWC-1MRSFRSB2
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 2m, RG58, loss 1.05 dB/m |
3078338 |
|
|
BWC-1MRSFRSB4
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 4m, RG58, loss 1.05 dB/m |
3077488 |
|
BWC-1MRSMN05
Antenna extension, RP-SMA on N-male, 0.5 m, RG58, loss 0.56 dB/m |
3077486 |
|
|
BWC-1MRSMN2
Antenna extension, RP-SMA on N-male, 2m, RG58, loss 0.56 dB/m |
3077820 |
|
BWC-4MNFN3
アンテナエクステンション、Nオスコネクタ-Nメスコネクタ、ケーブル長さ：3 m、LMR400、同軸、損失：0.22 dB/m |
3077489 |
|
|
BWC-4MNFN6
Antenna extension, N-male on N-female, 6m, LMR400, coaxial, loss 0.22 dB/m |
3077490 |
|
|
BWC-4MNFN15
Antenna extension, N-male on N-female, 15 m, LMR400, coaxial, loss 0.22 dB/m |
3077821 |
|
|
BWC-4MNFN30
Antenna extension, N-male on N-female, 30m, LMR400, coaxial, loss 0.22 dB/m |
3077822 |
|
RJ45S-RJ45S-4414-0.5M | 6441421 |
|
USB 2.0 CABLE 1.8M | 6827387 |
機能アクセサリ
|
BWA-2O6-A
External antenna 6 dBi, N-female |
3081081 |
|
BWA-2O8-A
External antenna 8.5 dBi, N-female |
3081080 |
|
BWA-2O2-C
Internal antenna 2 dBi, RP-SMA male, standard |
3077816 |
|
BWA-2O5-C
Internal antenna 5 dBi, RP-SMA male |
3077817 |
|
BWA-2O7-C
Internal antenna 7 dBi, RP-SMA male |
3077818 |
|
DX80DR2M-H2
データラジオ、2.4 GHz、外部アンテナ、RS485インターフェース、入力：4 × PNP 2 × 0…20 mA、出力：4 × PNP 2 × 0…20 mA |
3013105 |
