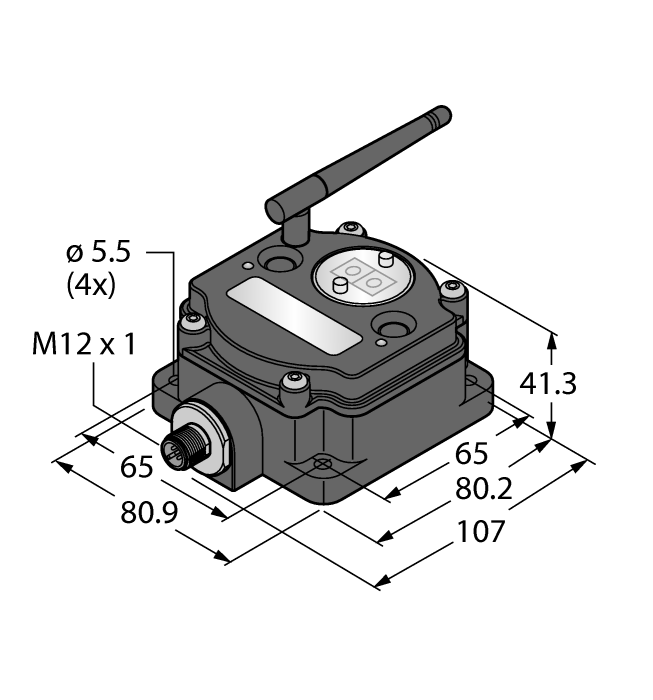

製品 DX80DR2M-H
無線伝送システム
ツリートポロジー
データ無線機
注文番号: 3011433代替注文番号 : 11433
- 外部アンテナ(RG58 RP-SMA接続)
- 統合された信号強度インジケーター
- ディップスイッチによる設定
- Modbus RTU(RS485)
- RS-232Cインターフェース
- 自己組織化ツリー構造
- ネットワーク拡張用リピータ
- 決定的なデータ送信
- 周波数ホッピングFHSS
- 時間分割多重アクセスTDMA
- 送信電力:63 mW、18 dBmコンダクト、20 dBm EIRP以下
- 動作電圧:外部バッテリによるDC 3.6 VまたはDC 10~30 V主電源

一般データ
EAN | 662488114336 |
eCl@ss-Code (V5.1.4): | 27250312 -/- 通信インターフェイス、アクティブ |
関税表番号 | 85176200000 |
原産国 | US |
重量 | 479 g |
技術データ
機能 | ツリートロポジ |
デバイスタイプ | ノード |
設計 | 角型 |
アンテナ接続 | RP-SMAメスコネクタ |
バッテリーで動作する | 対応 |
通信プロトコル | Modbus RTU、 RS232、 RS485 |
入力タイプ | - |
出力タイプ | - |
ハウジング材質 | 樹脂、PC |
周囲温度 | -20…+80 °C |
保護等級 | IP67 |
認証 | ATEX II 3 G |
取付具
![]() |
SMBDX80DIN
DINレール取り付け用のパネル、CP80、DX80、K80、Q80に適合、動作温度:-20~90 °C |
3077161 |
接続アクセサリ
![]() |
BWC-LMRSFRPB
Surge protection, bulkhead fitting, RP-SMA type |
3079296 |
![]() |
BWC-1MRSFRSB0.2
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 0.2m, RG58, loss 1.05 dB/m |
3078544 |
![]() |
BWC-1MRSFRSB1
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 1 m, RG58, loss 1.05 dB/m |
3078337 |
![]() |
BWC-1MRSFRSB2
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 2m, RG58, loss 1.05 dB/m |
3078338 |
![]() |
BWC-1MRSFRSB4
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 4m, RG58, loss 1.05 dB/m |
3077488 |
![]() |
BWC-1MRSMN05
Antenna extension, RP-SMA on N-male, 0.5 m, RG58, loss 0.56 dB/m |
3077486 |
![]() |
BWC-1MRSMN2
Antenna extension, RP-SMA on N-male, 2m, RG58, loss 0.56 dB/m |
3077820 |
![]() |
BWC-4MNFN3
アンテナエクステンション、Nオスコネクタ-Nメスコネクタ、ケーブル長さ:3 m、LMR400、同軸、損失:0.22 dB/m |
3077489 |
![]() |
BWC-4MNFN6
Antenna extension, N-male on N-female, 6m, LMR400, coaxial, loss 0.22 dB/m |
3077490 |
![]() |
BWC-4MNFN15
Antenna extension, N-male on N-female, 15 m, LMR400, coaxial, loss 0.22 dB/m |
3077821 |
![]() |
BWC-4MNFN30
Antenna extension, N-male on N-female, 30m, LMR400, coaxial, loss 0.22 dB/m |
3077822 |
![]() |

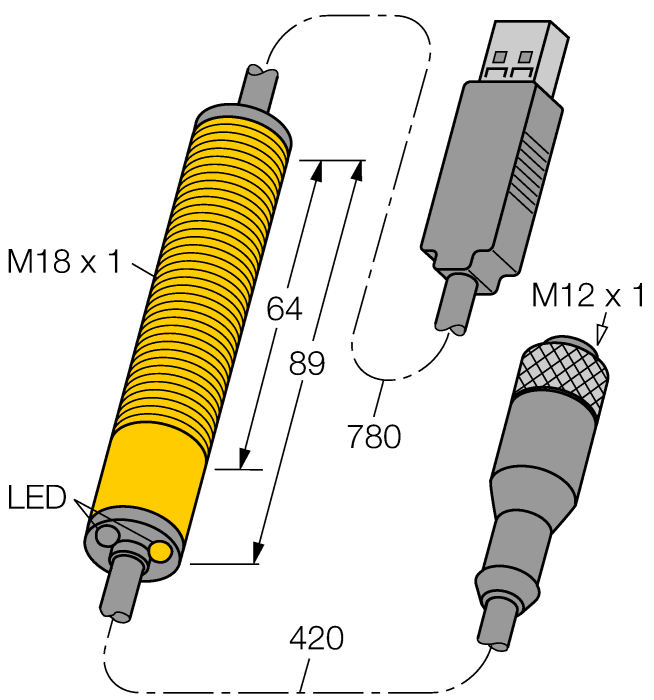

BWA-UCT-900
PCを介してDX80ネットワークをパラメータ設定するためのDC電源付きコンバータケーブル、RS485-USB 2.0コンバータ、メスコネクタ、M12 × 1、5ピン、オスコネクタ、USBタイプA、長さ1 m、接続デバイスに10 Vを電源供給 |
3019970 |
機能アクセサリ
![]() |
BWA-2O6-A
External antenna 6 dBi, N-female |
3081081 |
![]() |
BWA-2O8-A
External antenna 8.5 dBi, N-female |
3081080 |
![]() |
BWA-2O2-C
Internal antenna 2 dBi, RP-SMA male, standard |
3077816 |
![]() |
BWA-2O5-C
Internal antenna 5 dBi, RP-SMA male |
3077817 |
![]() |
BWA-2O7-C
Internal antenna 7 dBi, RP-SMA male |
3077818 |
