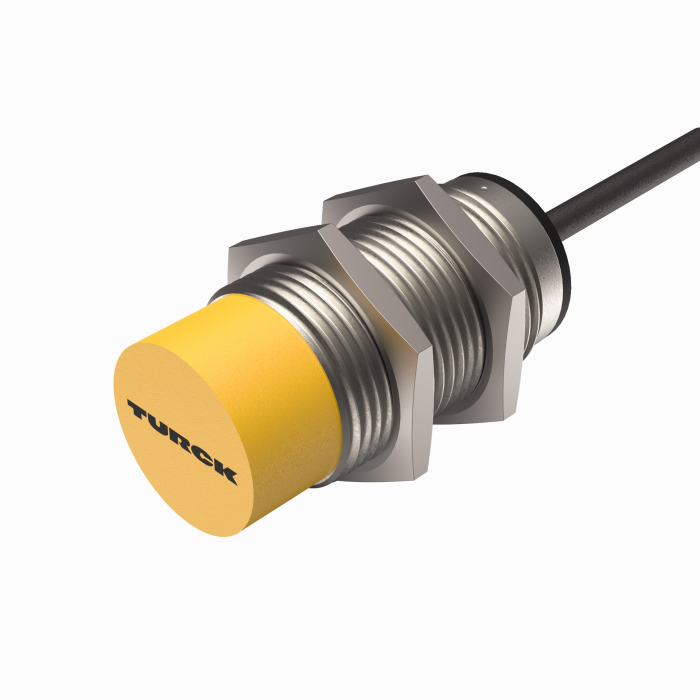

製品 NI20U-M30-AP6X

誘導型近接センサ

注文番号: 1646100

M30 × 1.5、円柱型
真鍮、クロームメッキ

Factor-1機能搭載
保護等級IP68
耐磁界性能
広い温度範囲
応答周波数が高い

DC-3線式、DC10～30V
PNP出力、N.O.
ケーブル接続

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101134889
eCl@ss-Code (V5.1.4):	27270101 -/- 誘導型近接スイッチ
関税表番号	85365019000
原産国	DE
重量	211 g

技術データ

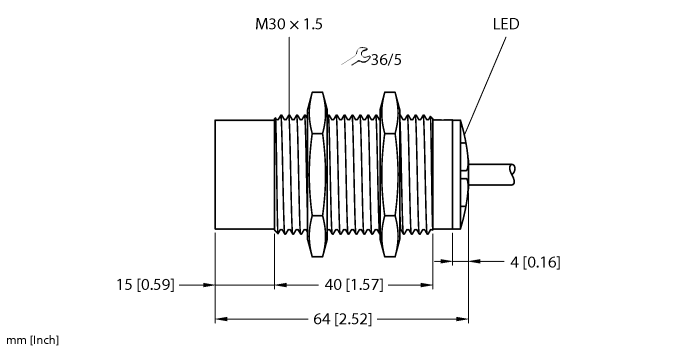

設計	円柱型
構造サイズ	M30 x 1.5
定格スイッチング距離	20 mm
取り付け条件	非フラッシュ
動作電圧	10…30 VDC
出力機能	NO接点、PNP
切り替え周波数	1.0 kHz
電気的接続	ケーブル
ケーブル長さ	2.0 m
ハウジング材質	金属、CuZn、クロームメッキ
周囲温度	-30…+85 °C
保護等級	IP68
特性	uprox+、ファクター1、耐磁界性能

Data Sheets

German	1277 KB
English	1276 KB
French	1277 KB
Spanish	1277 KB
Czech	1277 KB
Dutch	1277 KB
Romanian	1277 KB
Russian	1534 KB
Polish	1278 KB
Chinese	1351 KB
Turkish	1277 KB

製品チラシ

誘導型Factor 1センサ	8006 KB

CADファイル

2D (DWG)	159 KB
3D-1 (STP)	90 KB

EPLANエレクトリックP8

NI20U-M30-AP6X	67 KB

取付具

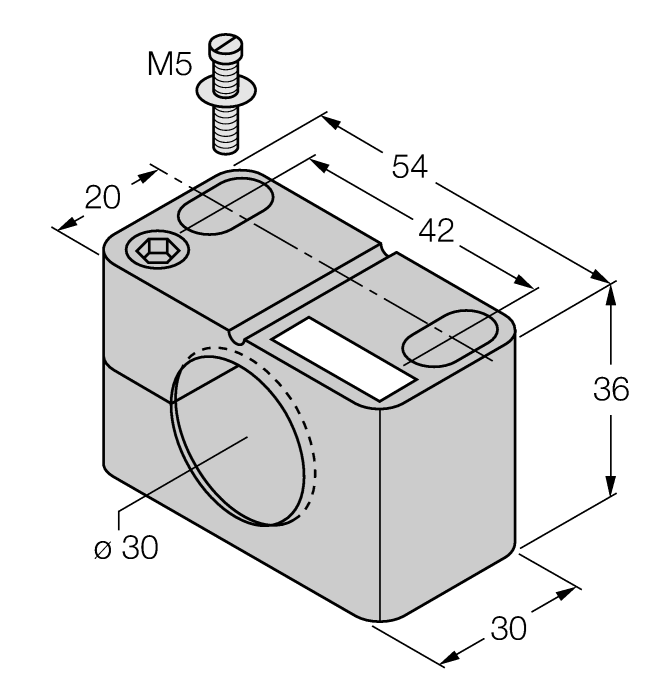

	BST-30B 円柱型センサ用取り付けクランプ、デッドストップ付き、材質：PA6	6947216

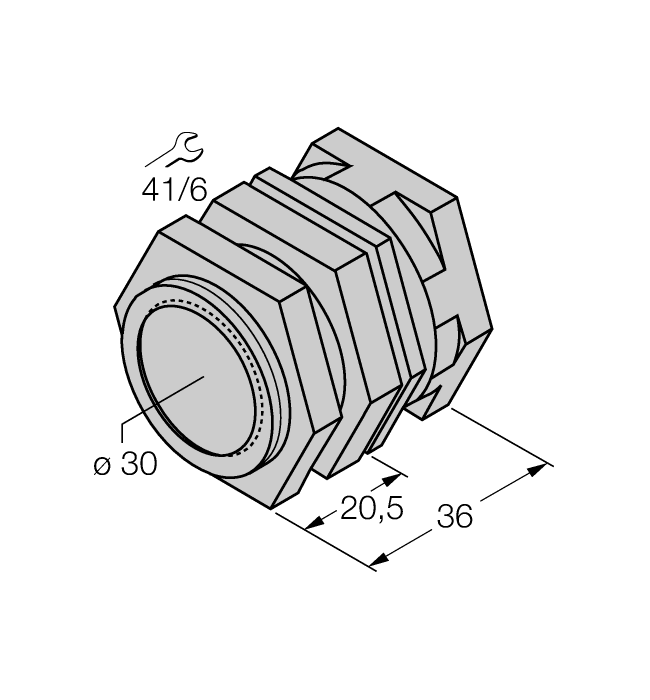

	QM-30 クイックマウントブラケット、デッドストップ付き、材質：真鍮、クロームメッキ。オスネジM36 × 1.5。注意：クイックマウントブラケットを使用すると、近接スイッチの検出距離が変化する可能性があります。	6945103
	MW30 円柱型センサ用取り付けブラケット、材質：ステンレス鋼A2 1.4301（AISI 304）	6945005
	BSS-30 ねじなし円柱型センサおよび円柱型センサ用取り付けクランプ、材質：ポリプロピレン	6901319
