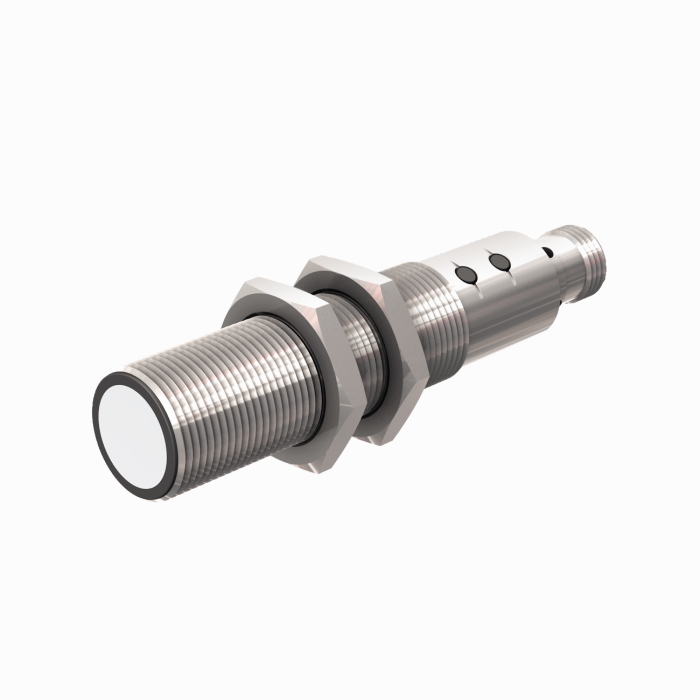

製品 RU40U-M18E-LIU2PN8X2T-H1151
超音波センサ
拡散モードセンサ
注文番号: 1610024- スムーズ音波トランスデューサフェース
- 円筒状ケースM18、ポッティング
- M12 × 1オス経由で接続
- 押しボタンまたはアダプタでティーチ範囲調整可能
- 温度補正
- ブラインドゾーン：2.5 cm
- 範囲：40 cm
- 解像度：0.5 mm
- ソニックコーンの開口角：±15°
- 1 × スイッチング出力、PNP/NPN
- 1 × アナログ出力、4～20 mA/0～10 V/追加スイッチング出力、PNP/NPN
- プログラマブルNO/NC
- プロセス値やパラメータ設定をIO-Linkにより伝送
一般データ
| EAN | 4047101287370 |
| eCl@ss-Code (V5.1.4): | 27272803 -/- 超音波近接スイッチ |
| 関税表番号 | 85365019000 |
| 原産国 | DE |
| 重量 | 85 g |
技術データ
| 機能 | 近接スイッチ |
| 動作モード | ランタイム |
| 設計 | 円柱型 |

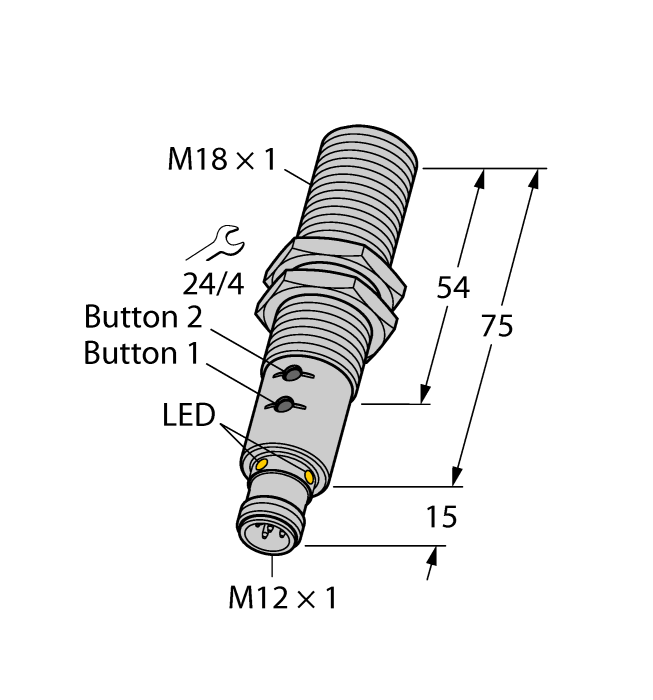

| 構造サイズ | M18 x 1 |
| 放射方向 | 直線 |
| 範囲 | 25…400 mm |
| 解像度 | 0.5 mm |
| 動作電圧 | 15…30 VDC |
| スイッチング素子機能 | NO/NC |
| 出力機能 | PNP/NPN、アナログ出力 |
| 電圧出力 | 0～10 V |
| 電流出力 | 4～20 mA |
| 通信プロトコル | IO-Link |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | 金属、CuZn、ニッケルメッキ |
| 周囲温度 | -25…+70 °C |
| 保護等級 | IP67 |
| 認証 | CE、 cULus |
| 特性 | 同期、 押しボタン |
Data Sheets
| German | 1687 KB |
| English | 1631 KB |
| French | 1634 KB |
| Spanish | 1634 KB |
| Czech | 1632 KB |
| Dutch | 1633 KB |
| Romanian | 1634 KB |
| Russian | 1698 KB |
| Polish | 1634 KB |
| Chinese | 1750 KB |
| Turkish | 1634 KB |
クイックスタートガイド
マニュアル
| Instructions for use ultrasonic sensors ”High-end” | 1144 KB |
| クイックスタートガイド | 624 KB |
| IO-Link Parameters | 347 KB |
構成ソフトウェア
構成ファイル
製品カタログ
認証/宣言
CADファイル
取付具
|
MW18
円柱型センサ用取り付けブラケット、材質：ステンレス鋼A2 1.4301（AISI 304） |
6945004 |
接続アクセサリ
|
RKC4.5T-2/TEL
接続ケーブル、M12メスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625016 |
|
WKC4.5T-2/TEL
接続ケーブル、M12メスコネクタ、アングル、5ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625028 |
機能アクセサリ
|
USB-2-IOL-0002
USB対応IO-Linkマスタ |
6825482 |
|
TX1-Q20L60
誘導エンコーダ、直線位置角度、超音波および静電容量センサ |
6967114 |
|

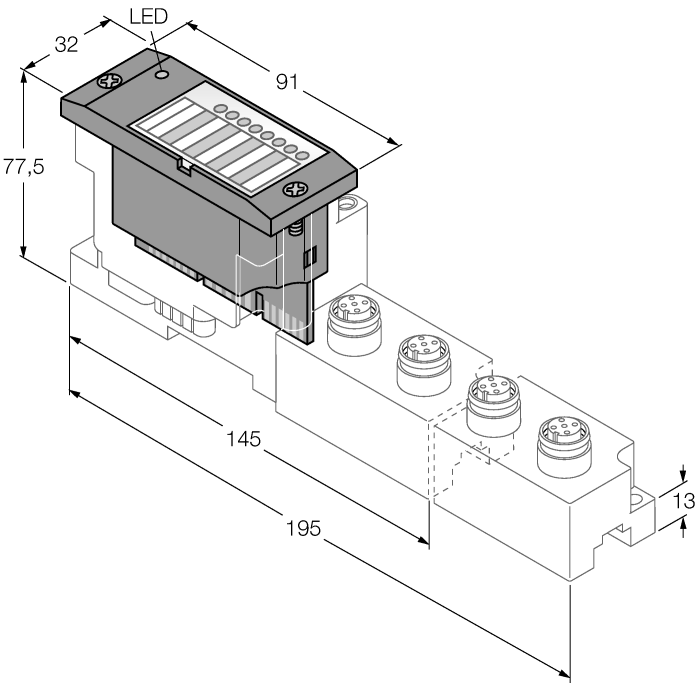

BL67-4IOL
