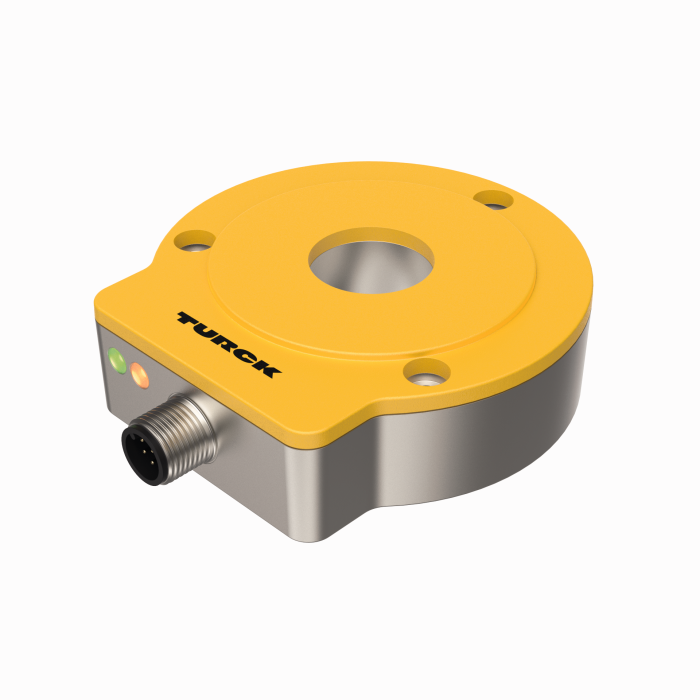

製品 RI360P0-QR24M0-4096X2-H1181
非接触エンコーダ
増分:4096 ppr
プレミアムライン
注文番号: 1593158- 小型、丈夫なハウジング
- 多様な据付が可能
- LEDによる状態表示
- 電磁干渉に耐性
- Zトラックの位置はEasy Teachで設定できます
- バースト機能、Easy-Teachパルスによる段階的な絶対角度位置出力
- DC 10～30 V
- オスM12 × 1、8ピン
- プッシュプルA、B、Z、A（反転）、B（反転）
一般データ
| EAN | 4047101418309 |
| eCl@ss-Code (V5.1.4): | 27270502 -/- エンコーダ、増分 |
| 関税表番号 | 90318080000 |
| 原産国 | DE |
| 重量 | 335 g |
技術データ
| エンコーダライン | Premium-Line |
| 技術 | 非接触式 |
| 出力タイプ | 増分 |
| シャフトタイプ | ホローシャフト |
| シャフト直径D（mm） | 6、 6.35、 9.525、 10、 12、 12.7、 14、 15.875、 19.05、 20 |
| 構造サイズ | 81 x 78 x 24 mm |
| フランジタイプ | 取付部材なしフランジ |
| 分解能、増分 | 4096 ppr |
| 動作電圧 | 10…30 VDC |
| 出力機能 | プッシュプル/HTL |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | 金属/樹脂、ZnAlCu1/PBT-GF30-V0 |
| 周囲温度 | -25…+85 °C |
| 保護等級 | IP68/IP69K |
取付具
|

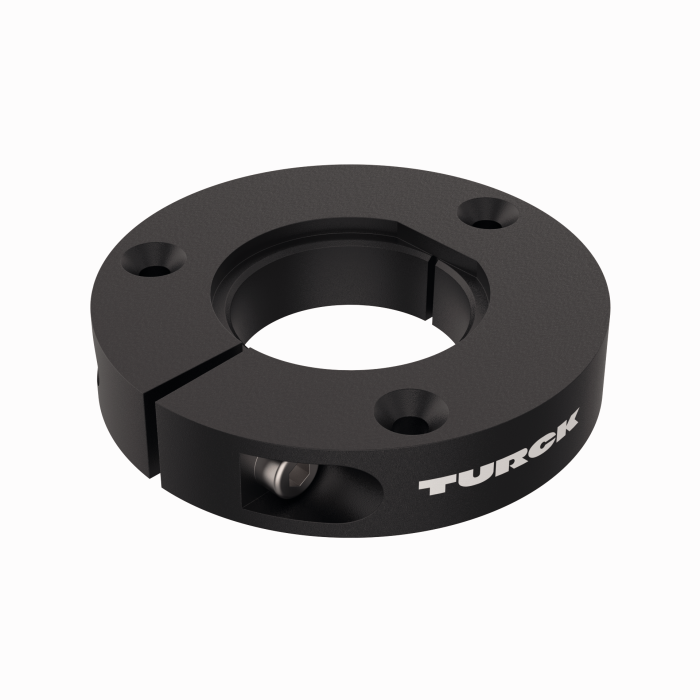

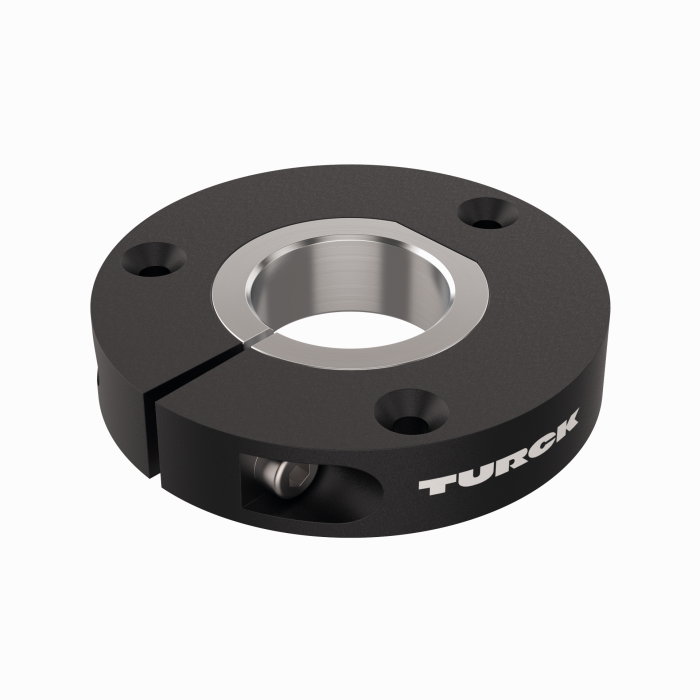

P1-RI-QR24
位置決めエレメント、Ø 20 mmシャフト用 |
1590921 |
|
P2-RI-QR24
位置決めエレメント、Ø 14 mmシャフト用 |
1590922 |
|
P3-RI-QR24
位置決めエレメント、Ø 12 mmシャフト用 |
1590923 |
|
P4-RI-QR24
位置決めエレメント、Ø 10 mmシャフト用 |
1590924 |
|
P5-RI-QR24
位置決めエレメント、Ø 6 mmシャフト用 |
1590925 |
|
P6-RI-QR24
Positioning element, for Ø 3/8“ shafts |
1590926 |
|
P7-RI-QR24
位置決めエレメント、Ø 1/4“シャフト用 |
1590927 |
|
P8-RI-QR24
Positioning element with blanking plug for large shafts |
1590916 |
|
M1-QR24
アルミニウム製保護リング、誘導エンコーダRI-QR24用 |
1590920 |
|

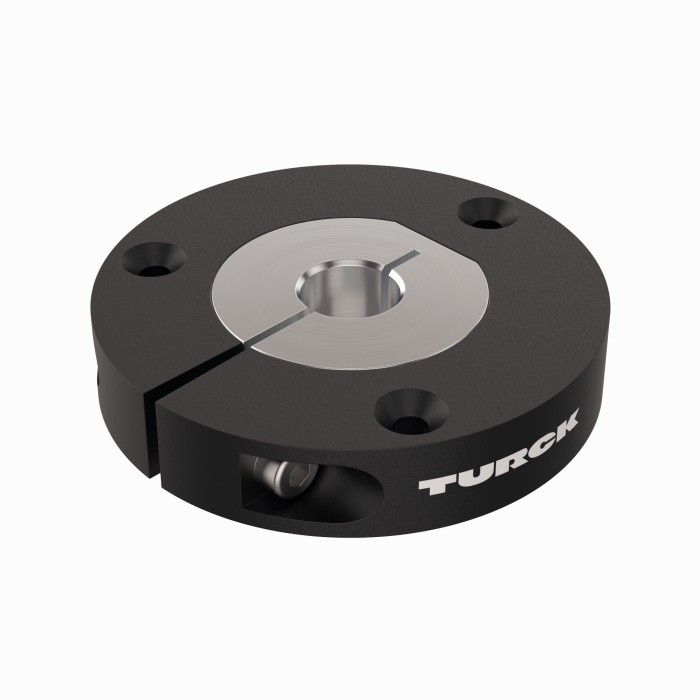

PE1-QR24
Positioning element without adapter sleeve |
1590937 |
|

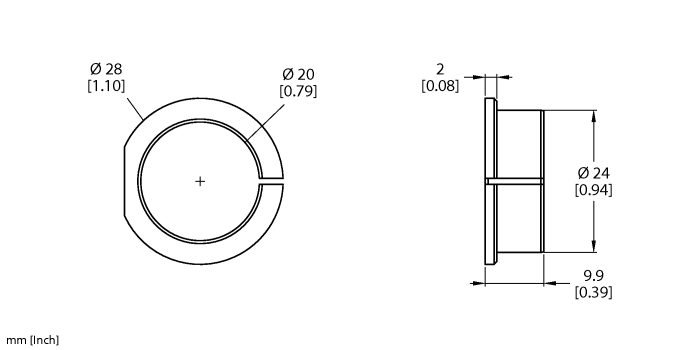

RA1-QR24
アダプタースリーブ、Ø 20 mmシャフト用 |
1590928 |
|

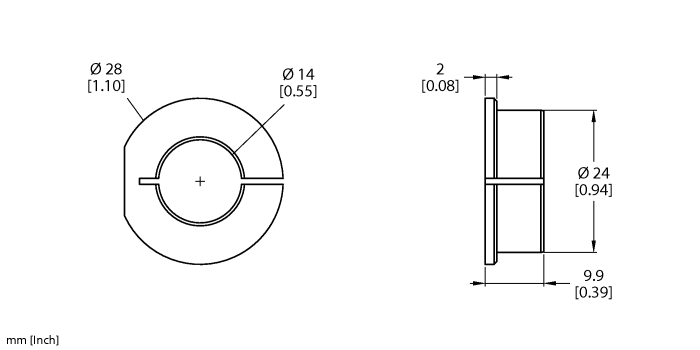

RA2-QR24
アダプタースリーブ、Ø 14 mmシャフト用 |
1590929 |
|

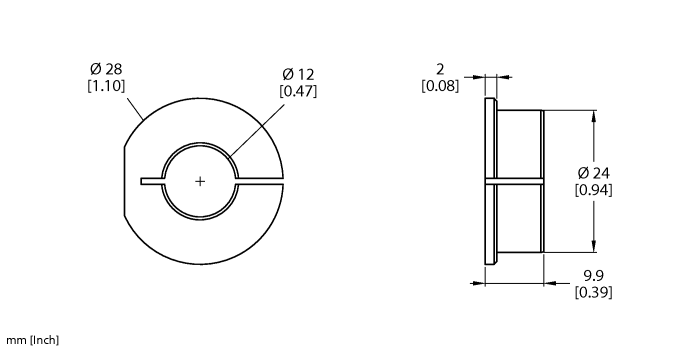

RA3-QR24
アダプタースリーブ、Ø 12 mmシャフト用 |
1590930 |
|
RA4-QR24
アダプタースリーブ、Ø 10 mmシャフト用 |
1590931 |
|
RA5-QR24
アダプタースリーブ、Ø 6 mmシャフト用 |
1590932 |
|
RA6-QR24
Adapter sleeve, for Ø 3/8“ shafts |
1590933 |
|

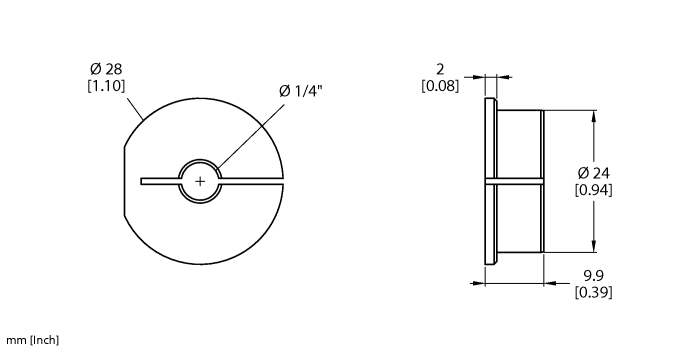

RA7-QR24
アダプタスリーブ、Ø 1/4“シャフト用 |
1590934 |
|

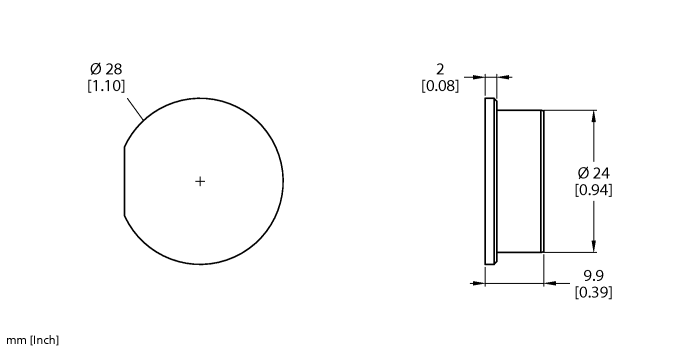

RA8-QR24
取り付けオプションC用プラグ |
1590959 |
|

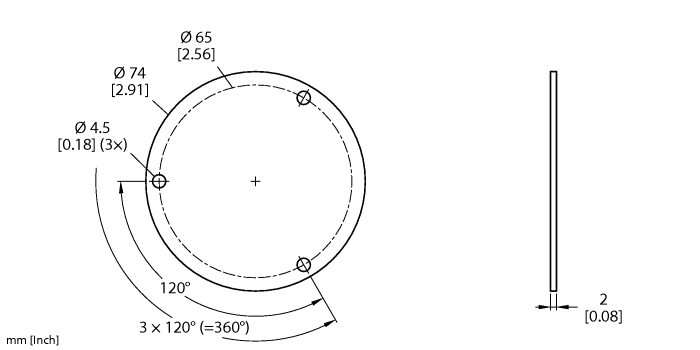

SP1-QR24
シールドプレートØ 74 mm、アルミニウム |
1590938 |
|

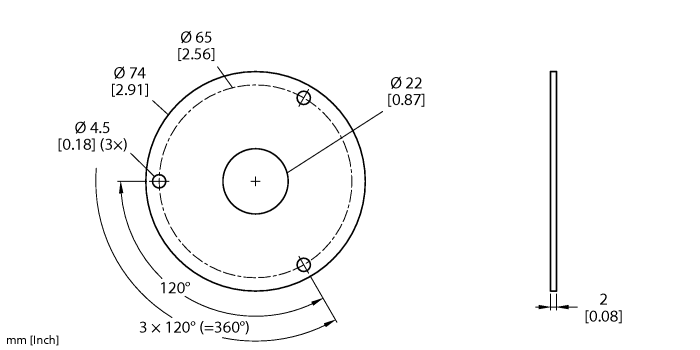

SP2-QR24
シールドプレートØ 74 mm、アルミニウム、シャフト貫通用ボアホール付き |
1590939 |
|

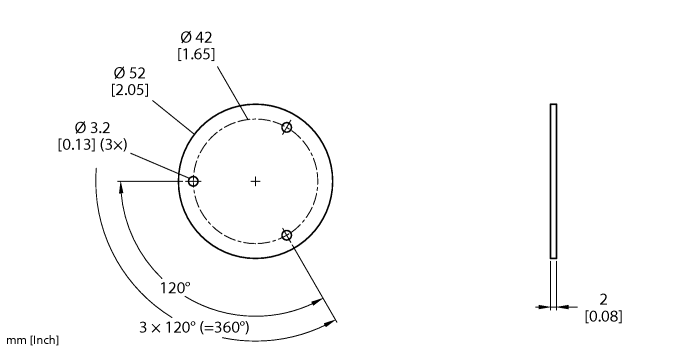

SP3-QR24
シールドプレートØ 52 mm、アルミニウム |
1590958 |
接続アクセサリ
|

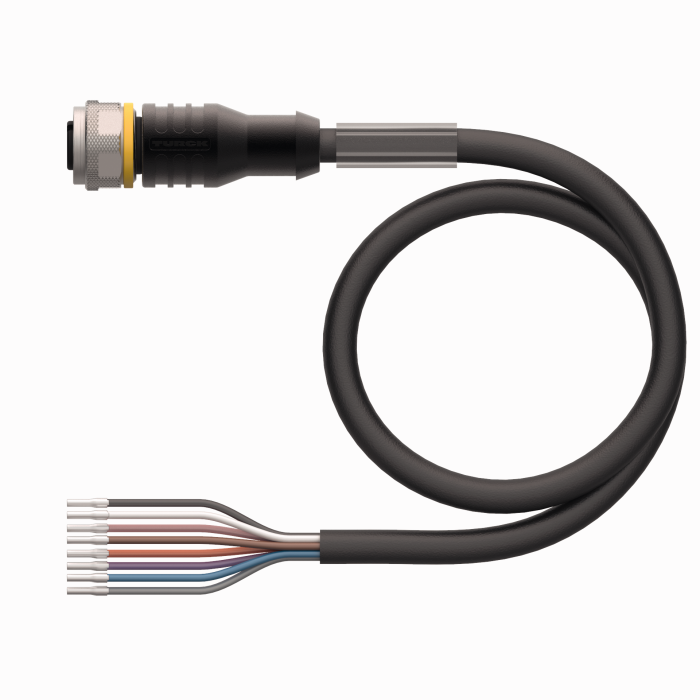

RKC8T-2/TXL
接続ケーブル、M12メスコネクタ、ストレート、8ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625142 |
機能アクセサリ
|

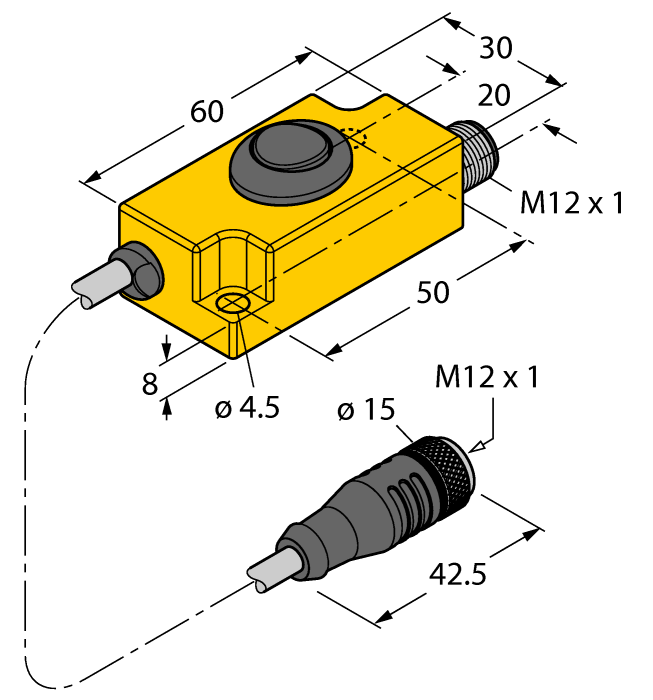

TX2-Q20L60
8ピンオスM12 × 1を使用した誘導型エンコーダ用ティーチアダプタ、Easy Teachによるシンプルなプログラミング向け |
6967117 |
