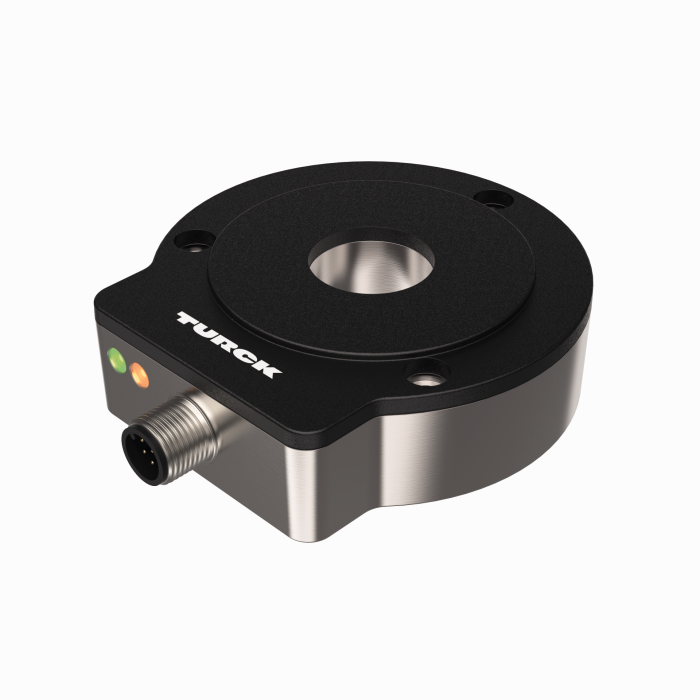

製品 RI360P0-EQR24M0-INCRX2-H1181
ステンレス鋼ハウジング付き非接触エンコーダ
増分：1～5000 ppr
プレミアムライン
注文番号: 1590912- 小型、丈夫なハウジング
- 検出面、樹脂PA12-GF30
- ハウジング、ステンレス鋼V4A(1.4404)
- LEDによる状態表示
- 電磁干渉に耐性
- 1回転あたり1024パルス（デフォルト）
- 360、512、1000、1024、2048、2500、3600、4096、パラメーター、イージーティーチ経由
- PACTware
- イージーティーチ経由のｚトラック位置設定
- バースト機能、イージーティーチパルスによる段階的な絶対角度位置出力
- DC 10～30 V
- オスM12 × 1、8ピン
- プッシュプルA、B、Z、A（反転）、B（反転）
一般データ
| EAN | 4047101313932 |
| eCl@ss-Code (V5.1.4): | 27270502 -/- エンコーダ、増分 |
| 関税表番号 | 90318080000 |
| 原産国 | DE |
| 重量 | 379 g |
技術データ
| エンコーダライン | Premium-Line |
| 技術 | 非接触式 |
| 出力タイプ | 増分 |
| シャフトタイプ | ホローシャフト |
| シャフト直径D（mm） | 6、 6.35、 9.525、 10、 12、 12.7、 14、 15.875、 19.05、 20 |

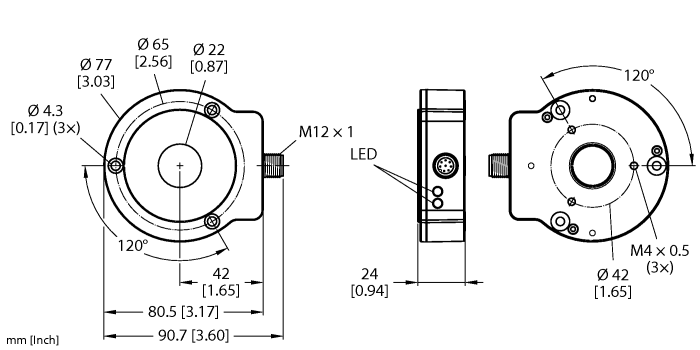

| 構造サイズ | 81 x 78 x 24 mm |
| フランジタイプ | 取付部材なしフランジ |
| 分解能、増分 | 1024 ppr |
| 動作電圧 | 10…30 VDC |
| 出力機能 | プッシュプル/HTL |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | ステンレス/樹脂、1.4404（AISI 316L）/PA12-GF30 |
| 周囲温度 | -25…+85 °C |
| 保護等級 | IP68/IP69K |
Data Sheets
| German | 1996 KB |
| English | 1998 KB |
| French | 1999 KB |
| Spanish | 1998 KB |
| Czech | 1998 KB |
| Dutch | 1998 KB |
| Romanian | 1999 KB |
| Russian | 2168 KB |
| Polish | 2000 KB |
| Chinese | 2115 KB |
| Turkish | 1999 KB |
マニュアル
構成ソフトウェア
| IODD DTMコンフィギュレータ | 33194 KB |
| PACTware 4（HART DTM Comおよびヘルプテキストなし） | 4755 KB |
| DTM IO-Link USBマスタ1.1 | 4440 KB |
構成ファイル
製品カタログ
認証/宣言
CADファイル
取付具
|
PE1-EQR24
位置決め要素とアダプタースリーブなしのステンレス鋼圧縮固定金具 |
1590966 |
|
M5-QR24
エンコーダRI-EQR24用プラスチック製保護リング |
1590965 |
|

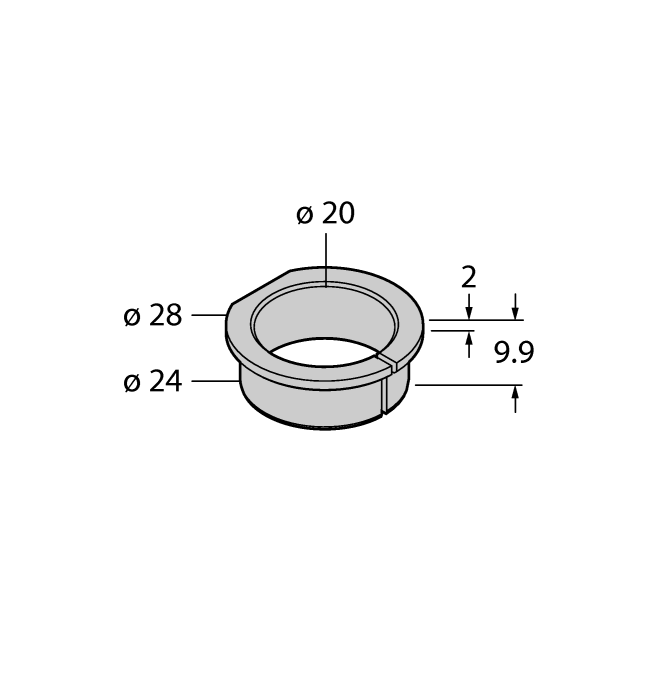

RA1-EQR24
ステンレス鋼製アダプタスリーブ、Ø 20 mmシャフト用 |
1593019 |
|

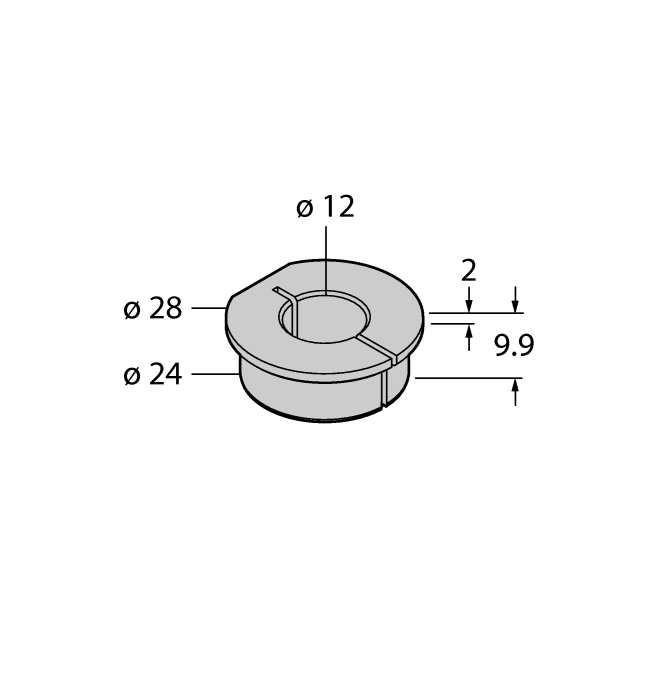

RA3-EQR24
ステンレス鋼製アダプタスリーブ、Ø 12 mmシャフト用 |
1593020 |
|

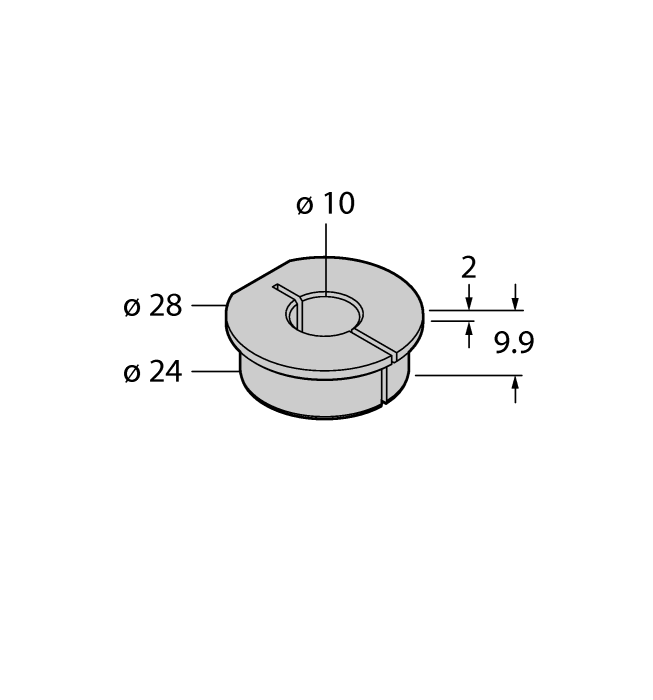

RA4-EQR24
ステンレス鋼製アダプタスリーブ、Ø 10 mmシャフト用 |
1593023 |
|

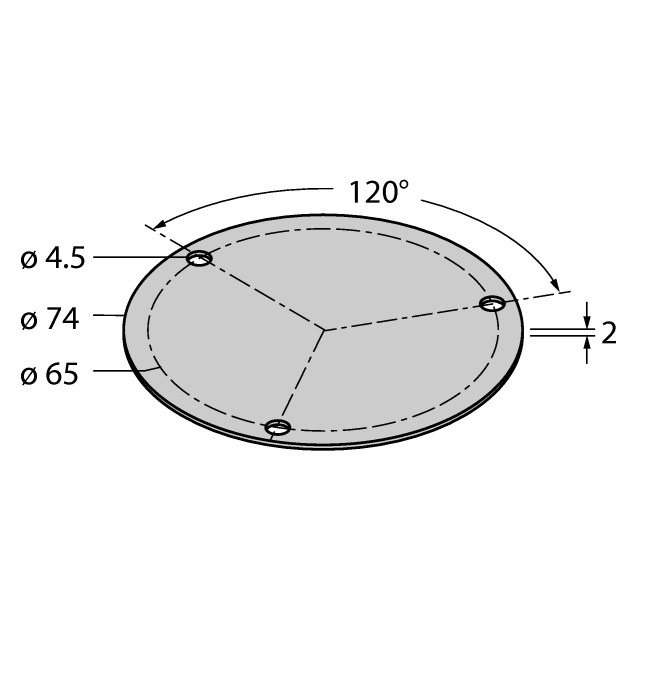

SP1-EQR24
シールドプレートØ 74 mm、ステンレス |
1590979 |
接続アクセサリ
|

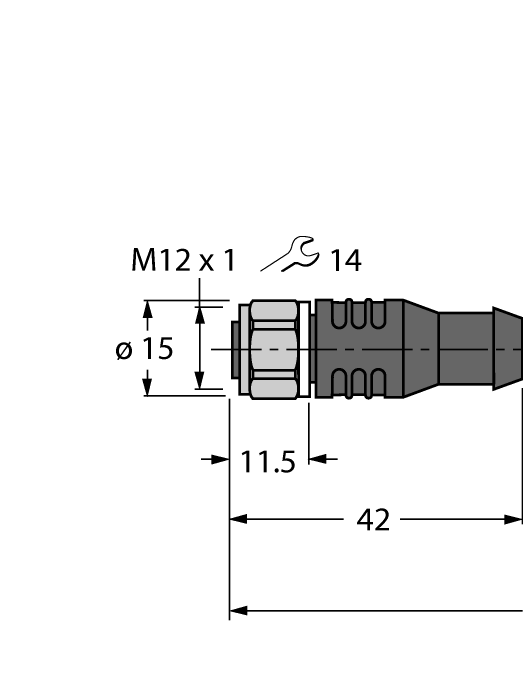

RKCV8T-2/TFW
接続ケーブル、M12メスコネクタ、ストレート、8ピン、ステンレス鋼カップリングナット、ケーブル長さ：2 m、外被材質：PP-EPDM、白 |
6934668 |
|
RKC8T-2/TXL
接続ケーブル、M12メスコネクタ、ストレート、8ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625142 |
|
RKC8.302T-1.5-RSC4T/TXL320
USB-2-IOL-0002プログラミングユニットにセンサを接続するアダプタケーブル、M12メスコネクタ、ストレート、8ピン - M12オスコネクタ、ストレート、3ピン、ケーブル長さ：1.5 m、外被材質：PUR、黒、cULus承認、RoHS対応、保護等級IP67 |
6625003 |
機能アクセサリ
|
USB-2-IOL-0002
USB対応IO-Linkマスタ |
6825482 |
|
TX2-Q20L60
8ピンオスM12 × 1を使用した誘導型エンコーダ用ティーチアダプタ、Easy Teachによるシンプルなプログラミング向け |
6967117 |
