製品 RI360P1-QR14-ELIU5X2

クリックして拡大する

小型エンコーダ

アナログ出力

プレミアムライン

注文番号: 1590853

角型、樹脂
多様な据付が可能
位置決めエレメントP1-Ri-QR14同梱

LEDによる測定範囲表示
高い耐磁界性
分解能：12 bit

DC-4線式、DC 15～30 V
アナログ出力
プログラマブルな測定範囲
0～10 Vおよび4～20 mA
ケーブル接続

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101274318
eCl@ss-Code (V5.1.4):	27270501 -/- エンコーダ、絶対
関税表番号	90318080000
原産国	DE
重量	136 g

技術データ

エンコーダライン	Premium-Line
技術	非接触式
出力タイプ	アブソリュートシングルターン
シャフトタイプ	ブラインドホローシャフト
シャフト直径D（mm）	6、 6.35

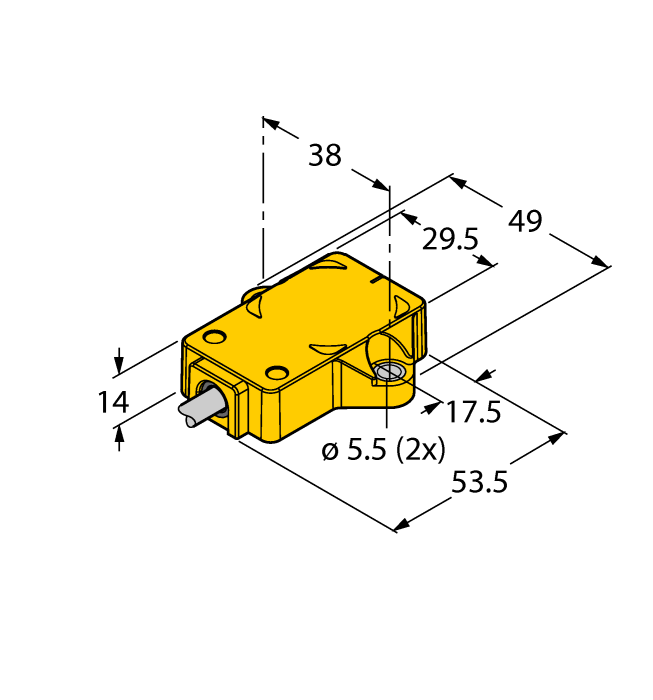

構造サイズ	53.5 x 49 x 14 mm
フランジタイプ	取付部材なしフランジ
測定範囲	0～360°
動作電圧	15…30 VDC
出力機能	アナログ出力
電圧出力	0～10 V
電流出力	4～20 mA
電気的接続	ケーブル
ケーブル長さ	2.0 m
ハウジング材質	樹脂、PBT-GF30-V0
周囲温度	-25…+70 °C
保護等級	IP68/IP69K

Data Sheets

German	580 KB
English	580 KB
French	582 KB
Spanish	581 KB
Czech	581 KB
Dutch	580 KB
Romanian	581 KB
Russian	829 KB
Polish	583 KB
Chinese	686 KB
Turkish	581 KB

製品チラシ

非接触式アングルセンサ	1414 KB

認証/宣言

CE	142 KB

CADファイル

2D (DWG)	716 KB

取付具

	HSA-M6-QR14 RI-QR14専用の位置決めエレメント用のアダプタ、ソリッドシャフトに中空、Ø 6 mm	6901051
	HSA-M8-QR14 RI-QR14専用の位置決めエレメント用のアダプタ、ソリッドシャフトに中空、Ø 8 mm	6901052
	DS-RI-QR14 RI-QR14の背面取り付け用のスペーサスリーブ、2個/袋	1590814

機能アクセサリ

	TX1-Q20L60 誘導エンコーダ、直線位置角度、超音波および静電容量センサ	6967114
