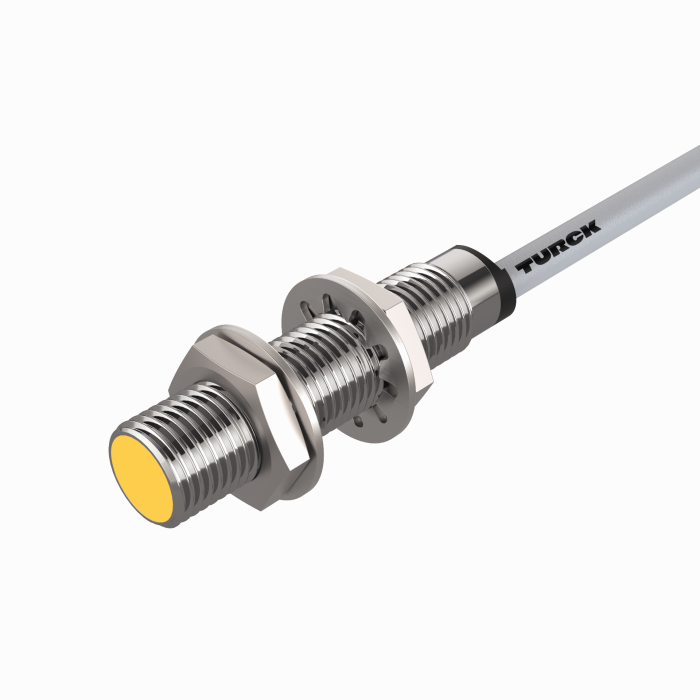

製品 BIM-M12E-AN4X
磁気センサ
磁気誘導型近接センサ
注文番号: 1579912- 円柱型、M12 x 1
- 真鍮、クロームメッキ
- DMR31-15-5を用いた場合、定格検出距離90mm
- DC-3線式、DC10～65V
- NPN出力、N.O.
- ケーブル接続
一般データ
| EAN | 4047101076929 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- 磁気誘導型近接スイッチ |
| 関税表番号 | 85365080000 |
| 原産国 | PL |
| 重量 | 105 g |

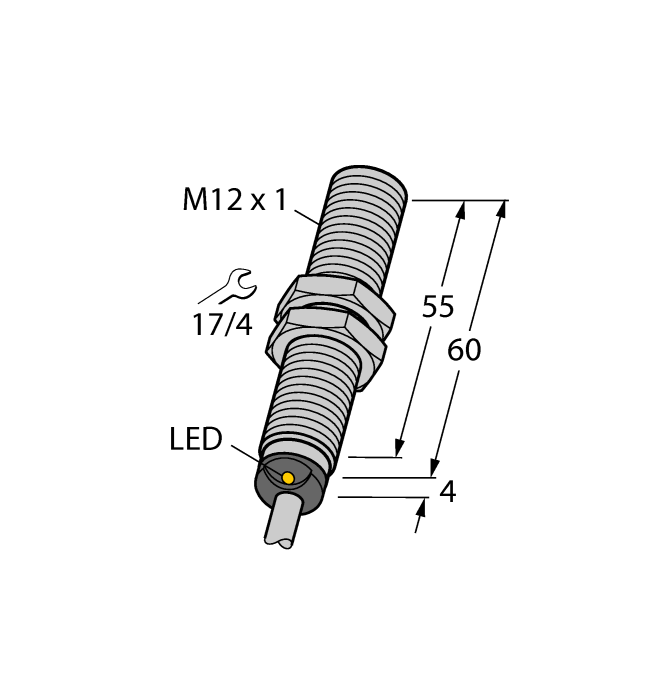

技術データ
| 設計 | 円柱型 |
| 構造サイズ | M12 x 1 |
| 定格スイッチング距離 | 90 mm |
| 動作電圧 | 10…65 VDC |
| 出力機能 | NO接点、NPN |
| 電気的接続 | ケーブル |
| ケーブル長さ | 2.0 m |
| ハウジング材質 | 金属、CuZn、クロームメッキ |
| 周囲温度 | -25…+70 °C |
| 保護等級 | IP67 |
| 特性 | 磁気誘導型 |
取付具
|
DMR20-10-4
作動マグネット、Ø 20 mm（Ø 4 mm）、h：10 mm。達成可能なスイッチ動作距離はBIM-（E）M12磁気センサでは59 mm、またはBIM-EG08磁気センサでは50 mm。Q25Lリニア位置センサの場合、センサと磁石間の推奨距離：3～4 mm |
6900214 |
|

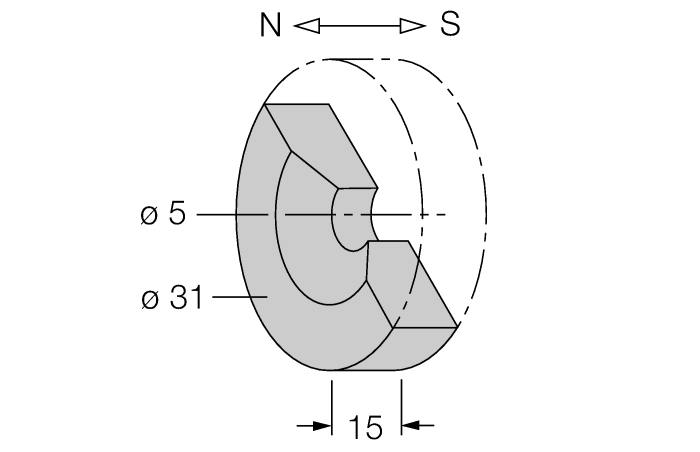

DMR31-15-5
作動磁石、Ø 31 mm（Ø 5 mm）、h：15 mm。達成可能なスイッチ動作距離はBIM-（E）M12磁気センサでは90 mm、またはBIM-EG08磁気センサでは78 mm。Q25Lリニア位置センサの場合、センサと磁石間の推奨距離：3～5 mm |
6900215 |
|

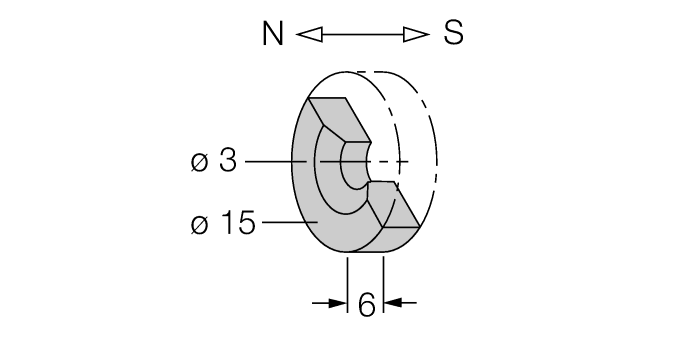

DMR15-6-3
作動磁石、Ø 15 mm（Ø 3 mm）、h：6 mm：達成可能なスイッチ動作距離はBIM-（E）M12磁気センサ使用時36 mm、またはBIM-EG08磁気センサ使用時32 mm。Q25Lリニア位置センサの場合のセンサと磁石間の推奨距離：3～4 mm |
6900216 |
|

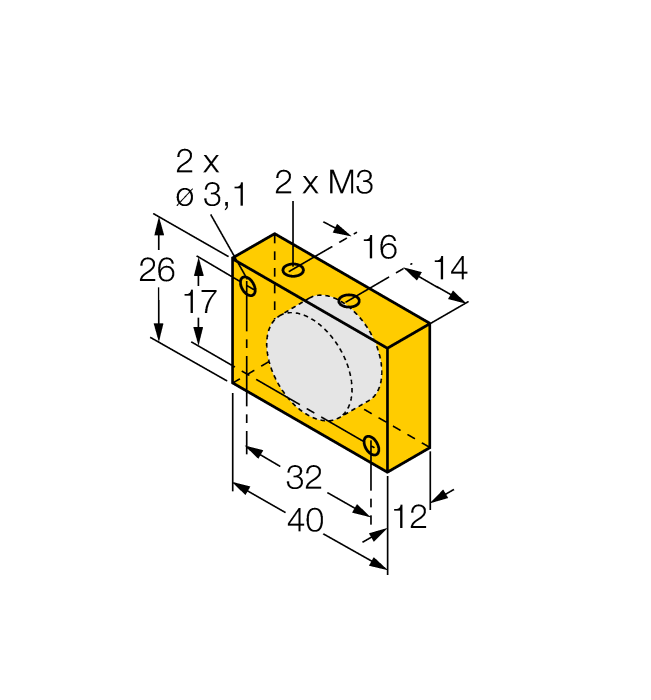

DM-Q12
アクチュエータ、角型、プラスチック。達成可能なスイッチ動作距離はBIM-（E）M12磁気近接センサでは58 mm、BIM-EG08磁気近接センサでは49 mm。Q25Lリニア位置センサの場合、センサと磁石間の推奨距離：3～5 mm |
6900367 |
|
BSS-12
ねじなし円柱型センサおよび円柱型センサ用取り付けクランプ、材質：ポリプロピレン |
6901321 |
|
MW12
円柱型センサ用取り付けブラケット、材質：ステンレス鋼A2 1.4301（AISI 304） |
6945003 |
