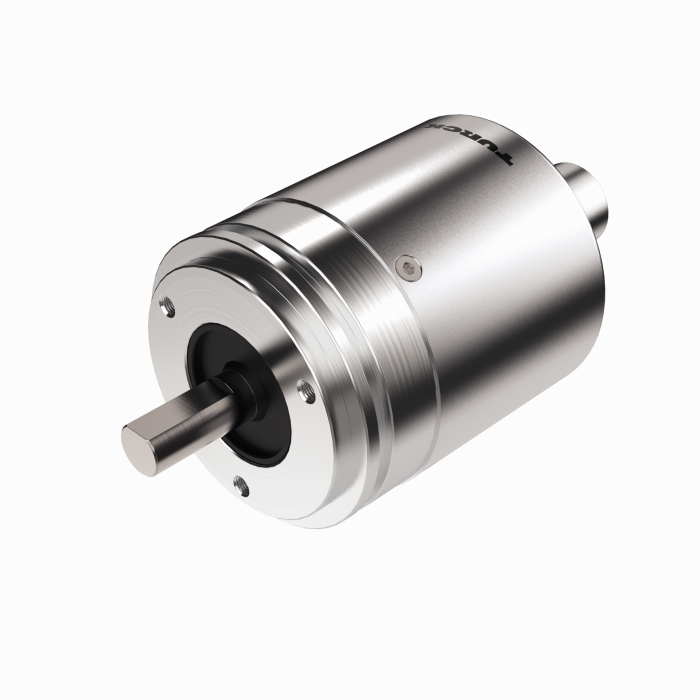

製品 REM-105S10S-9E43B-B3M12
アブソリュートロータリーエンコーダ - マルチターン
工業用ライン
注文番号: 100046552- サーボフランジ、Ø 58 mm
- ソリッドシャフト、Ø 10 mm × 20 mm
- 光学測定式
- シャフト材質：ステンレス鋼
- ハウジング側保護等級：IP67
- -40～+80 °C
- 最大6000 rpm
- DC 10～30 V
- 250 µsまでのProfinet IO、RT、およびIRT
- エンコーダプロファイルバージョン4.2
- Media Redundancy Protocol（MRP、メディア冗長性プロトコル）
- Link Layer Discovery Protocol（LLDP）
- Simple Network Management Protocol（SNMP、簡易ネットワーク管理プロトコル）
- 高速起動（FSU）
- M12 × 3コネクタ、4ピン
- シングルターン分解能19ビット拡張可能、デフォルト13ビット
- 24ビットまでのマルチターン分解能、デフォルト12ビット
- 合計分解能43ビット拡張可能、デフォルト25ビット
一般データ
| EAN | 4047101629378 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- エンコーダ、絶対 |
| 関税表番号 | 90314990000 |
| 原産国 | DE |
| 重量 | 430 g |
技術データ
| エンコーダライン | Industrial-Line |
| 技術 | 光電 |
| 出力タイプ | 絶対マルチターン |
| シャフトタイプ | ソリッドシャフト |
| シャフト直径D（mm） | 10 |
| フランジ直径 | Ø 58 mm |
| フランジタイプ | シンクロフランジ |
| 動作電圧 | 10…30 VDC |
| 通信プロトコル | PROFINET |
| 電気的接続 | コネクタ, 3 x M12 |
| ハウジング材質 | アルミニウム |
| 周囲温度 | -40…+80 °C |
| 保護等級シャフト | IP67 |
| 保護等級 | IP67 |
取付具
|
RA-BC-20-06-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 10 mm） |
100048779 |
|
RA-BC-20-08-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 8 mm、d2 = 10 mm） |
100048781 |
|
RA-BC-20-10-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 10 mm、d2 = 10 mm） |
100048782 |
|
|
RA-BC-20-10-12
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 10 mm、d2 = 12 mm） |
100048783 |
|

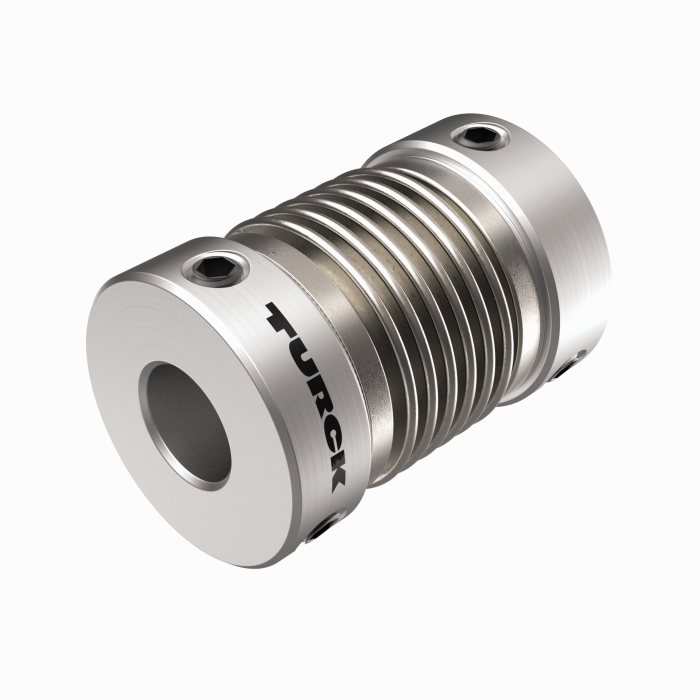

RA-BC-E-20-06-10
ステンレスベローズカップリングØ 20 mm、d1 = 6 mm、d2 = 10 mm |
100048786 |
|

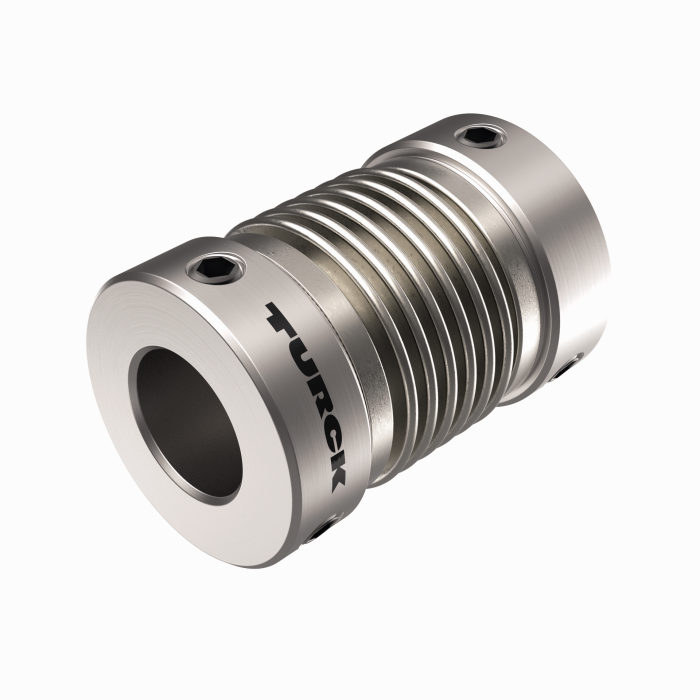

RA-BC-E-20-10-10
ステンレスベローズカップリングØ 20 mm、d1 = 10 mm、d2 = 10 mm |
100048787 |
|
|
RA-BC-E-20-10-12
ステンレスベローズカップリングØ 20 mm、d1 = 10 mm、d2 = 12 mm |
100048788 |
|

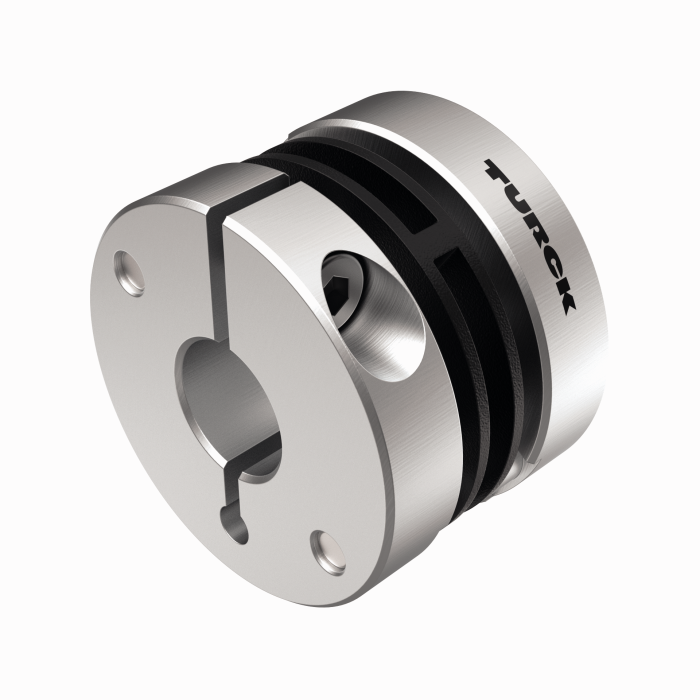

RA-SDC-30-10-10
スプリングディスクカップリングØ 30 mm、d1 = 10 mm、d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
スプリングディスクカップリングØ 30 mm、d1 = 10 mm、d2 = 12 mm |
100048793 |
|

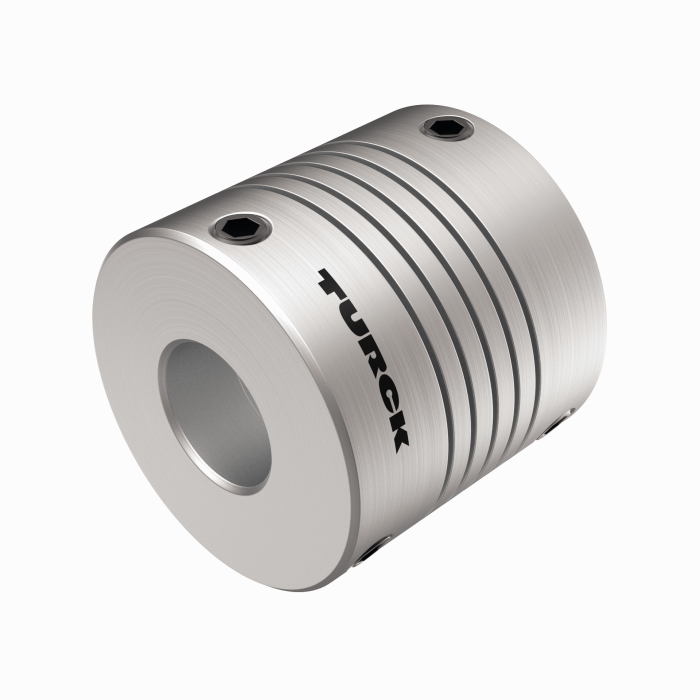

RA-HC-25-10-10
アルミニウム製らせんカップリングØ 25 mm、d1 = 10 mm、d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
アルミニウム製らせんカップリングØ 25 mm、d1 = 10 mm、d2 = 12 mm |
100048797 |
接続アクセサリ
|
RSSD-RSSD-4422-2M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-M12オスコネクタ、Dコード、ストレート、ケーブル長さ：2 m、外皮材質：PUR、緑 |
6635150 |
|

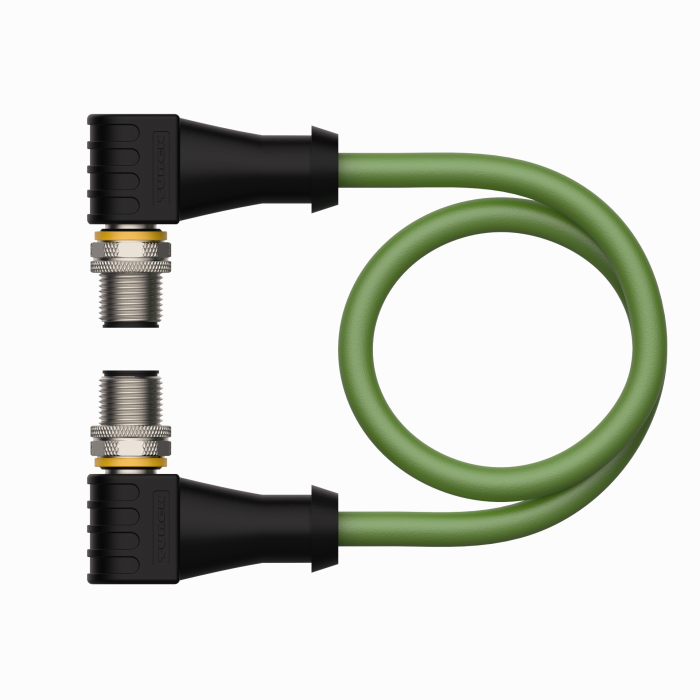

WSSD-WSSD-4422-2M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、アングル-M12オスコネクタ、Dコード、アングル、ケーブル長さ：2 m、外皮材質：PUR、緑 |
6635188 |
|
RSSD-RJ45S-4422-2M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-RJ45オスコネクタ、ストレート、ケーブル長さ：2 m、外皮材質：PUR、緑 |
6635170 |
|
|
RSSD-RJ45S-4422-7M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-RJ45オスコネクタ、ストレート、ケーブル長：2 m、外被材質：PUR、緑 |
6635579 |
|
|
RSSD-RJ45S-4422-8M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-RJ45オスコネクタ、ストレート、ケーブル長：2 m、外被材質：PUR、緑 |
6635538 |
|
RKC4.4T-2/TXL
接続ケーブル、M12メスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625503 |
|
WKC4.4T-2/TXL
接続ケーブル、M12メスコネクタ、アングル、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625515 |
