製品 IM18-DI03-4S-4T1R-S/24VDC

クリックして拡大する

絶縁バリア

4チャネル

注文番号: 100030003

4チャンネル
4 × トランジスタ出力（無電位）
集合的故障信号の個別リレー出力（NO）
ロータリースイッチおよびDIPスイッチによる設定
4チャンネル動作または信号の多重化（切替可能）
調整可能出力モード（NO/NC）
入力回路監視：断線、短絡（ON/OFF切替可能）

ガルバニック絶縁
逆極性保護付き入力

脱着式ネジ端子

ATEXゾーン2で使用
SIL 2

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101556827
eCl@ss-Code (V5.1.4):	27210121 -/- 隔離スイッチングアンプ
関税表番号	85437090990
原産国	DE
重量	206 g

技術データ

信号タイプ	デジタル入力
デバイスタイプ	絶縁バリア
防爆対応	なし
機能的安全性(SIL/PL)	SIL2
公称電圧	24 VDC
Number of channels	4
デジタル出力	トランジスタ出力
電気的接続	脱着式ネジ端子、3ピン
保護等級	IP20
製品シリーズ	IM18

Data Sheets

German	239 KB
English	236 KB
French	237 KB
Spanish	237 KB
Czech	237 KB
Dutch	234 KB
Romanian	235 KB
Russian	258 KB
Polish	238 KB
Chinese	314 KB
Turkish	237 KB

クイックスタートガイド

IM18-DI	2436 KB

安全マニュアル

IMX18-DI03-T	844 KB

技術フライヤー

防爆の張り紙	250 KB

製品カタログ

インターフェース	16648 KB
IMX/IM	5069 KB

製品チラシ

IM18-DI	457 KB

認証

ATEX TURCK Ex-17004HX	196 KB
SIL TÜV証明書	888 KB

EU適合性宣言

K5244M	487 KB

取付具

	IM-SC-3X4BK IMモジュール（全幅18 mmの防爆デバイス）用ネジ端子。以下を含む：3ピン黒端子4本。	7541215
	IM-SC-3X2BU/2BK IMモジュール（全幅18 mmの防爆デバイス）用ネジ端子。以下を含む：2個の3ピン青端子と2個の3ピン黒端子。	7541216

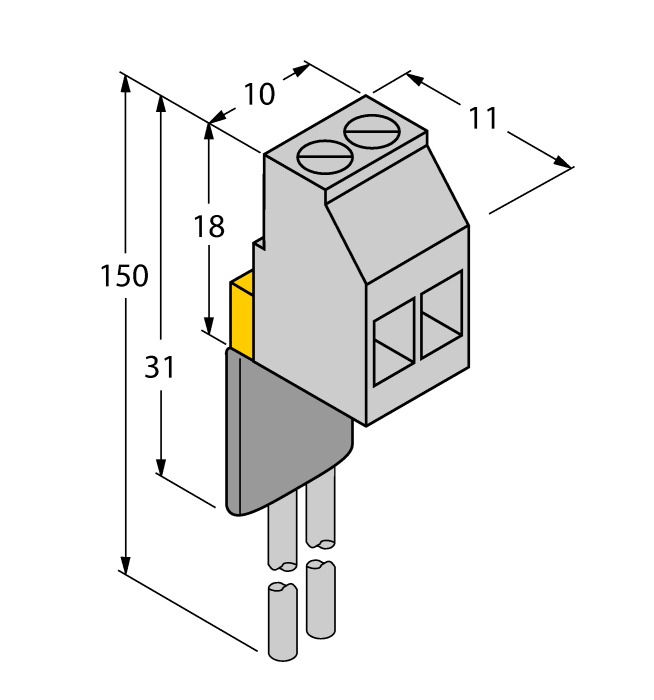

	WM1 WIDERSTANDSMODUL 抵抗モジュールWM1は、機械的接点とTURCK信号変換器間の回線監視の要件を満たしています。信号変換器の入力回路は、EN60947-5-6（NAMUR）に準拠し、断線および短絡監視機能を備えたセンサ用に設計されています。	0912101
