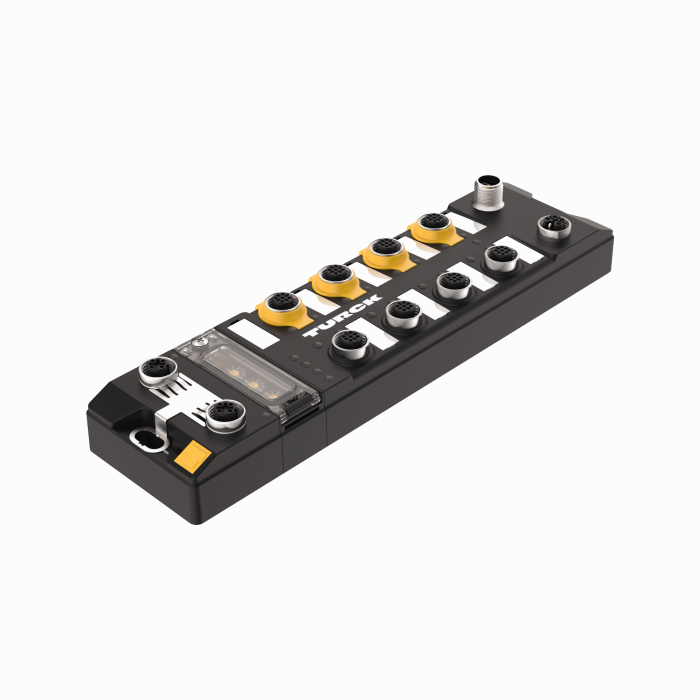

製品 TBPN-LL-FDIO1-2IOL
コンパクトで安全なイーサネットI/Oモジュール
安全なデジタル入出力、標準ユニバーサルデジタルチャンネル、IO-Linkマスタポート
M12 Lコード電圧コネクタ
注文番号: 100029879- PROFINETデバイス
- イーサネットスイッチ内蔵
- 100 Mbps対応
- 2 × M12、4ピン、Dコード、イーサネットフィールドバス接続
- ガラス繊維強化筐体
- 耐衝撃・耐振動テスト済み
- 完全にポッティングされたモジュールエレクトロニクス
- 保護等級IP65、IP67、IP69K
- M12、5ピン、電源用Lコードオスコネクタ
- ATEXゾーン2/22
- CCC-Ex
- 2つの安全なSIL3入力
- FDIまたはFDOとして使用する2つの安全なデジタルSIL3チャンネル（PP、PM）
- 4つの安全なデジタルSIL3 FDIチャンネル
- 2 × IO-LinkマスタV1.1スロット
一般データ
| EAN | 4047101556544 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- デジタルI/ Oモジュール（周辺） |
| 関税表番号 | 85176200000 |
| 原産国 | DE |
| 重量 | 598 g |
技術データ
| ネットワークプロトコル | PROFINET経由のPROFI安全 |
| 信号タイプ | フェイルセーフ入力、 フェイルセーフ入出力、 デジタル入力/出力、 IO-Link |
| 接続技術信号 | M12 |
| デバイスタイプ | I/Oモジュール、 コンパクトステーション |
| フィールドバス通信速度 | 100 Mbps |
| フィールドバス端子種別 | 2 × M12、4ピン、Dコード |
| 周囲温度 | -40…+70 °C |
| 保護等級 | IP65/IP67/IP69K |
| 認証 | ATEXゾーン2/22、 cULus、 IECEx、 CCC |
Data Sheets
| German | 514 KB |
| English | 513 KB |
| French | 515 KB |
| Spanish | 501 KB |
| Czech | 515 KB |
| Dutch | 513 KB |
| Romanian | 514 KB |
| Russian | 400 KB |
| Polish | 516 KB |
| Chinese | 601 KB |
| Turkish | 515 KB |
クイックスタートガイド
ソフトウェア
マニュアル
| TBPNユーザーマニュアル | 7112 KB |
| TIAポータルのおけるTBPNの開始 | 1903 KB |
| 設置およびライセンス | 914 KB |
| TBPN安全マニュアル | 2027 KB |
| ITAのマニュアル | 2030 KB |
メーカーの自己宣言
一般カタログ
構成ソフトウェア
構成ファイル
製品チラシ
認証
EPLANエレクトリックP8
取付具
|
TB-SG-L
ATEXゾーン2/22で使用するためのTBEN-LおよびTBIL-MブロックI/Oモジュール用保護ハウジング |
100014865 |
接続アクセサリ — 電源
|
RKP56PLB-2-RSP56PLB/TXG
延長ケーブル、M12メスコネクタ、ストレート、4ピン + FE、Lコード、M12オスコネクタ、ストレート、4ピン + FE、Lコード、ケーブル長：2 m、外皮材質：PVC、グレー |
100003327 |
|
RKP56PLA-2-RSP56PLA/TXG
延長ケーブル、M12メスコネクタ、ストレート、4ピン + FE、Lコード、M12オスコネクタ、ストレート、4ピン + FE、Lコード、ケーブル長：2 m、外被材質：PUR、グレー |
100038722 |
|
RKP56PLB-2/TXG
接続ケーブル、M12メスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外皮材質：PVC、グレー |
100006303 |
|
RKP56PLA-2/TXG | 100038706 |
|
RSP56PLB-2/TXG
接続ケーブル、M12オスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外皮材質：PVC、グレー |
100018910 |
|
RSP56PLA-2/TXG | 100038699 |
接続アクセサリ — I/O
|
RKC4.5T-2-RSC4.5T/TXY
延長ケーブル、M12メスコネクタ、ストレート、5ピン - M12オスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外被材質：PUR、黄、cULus承認 |
6629805 |
|
WKC4.5T-2-RSC4.5T/TXY
接続ケーブル、M12メスコネクタ、アングル、5ピン - M12オスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外被材質：PUR、黄、cULus承認 |
6629810 |
|
WKC4.4T-2-RSC4.4T/TXL
延長ケーブル、M12メスコネクタ、アングル、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625640 |
|
RKC4.4T-2-RSC4.4T/TXL
延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625608 |
|
|
WKC4T-2-RSC4T/TXL
延長ケーブル、M12メスコネクタ、アングル、3ピン - M12オスコネクタ、ストレート、3ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625636 |
|
|
RKC4T-2-RSC4T/TXL
延長ケーブル、M12メスコネクタ、ストレート、3ピン - M12オスコネクタ、ストレート、3ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625604 |
|
|
RKC4.5T-2-RSC4.5T/TXL
延長ケーブル、M12メスコネクタ、ストレート、5ピン - M12オスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
接続ケーブル、M12メスコネクタ、アングル、5ピン - M12オスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
2ポートジャンクションシステム — ケーブル付きYスプリッタ、M12オスコネクタ、ストレート、4ピン — 2 × M12メスコネクタ、ストレート、3ピン、ケーブル長さ：1 m、外皮材質：PUR、黒 |
6628112 |
|
|
VBRS4.4-2RKC4T-0.3/0.3/TEL
2ポートジャンクションシステム — ケーブル付きYスプリッタ、M12オスコネクタ、ストレート、4ピン — 2 × M12メスコネクタ、ストレート、3ピン、ケーブル長さ：0.3 m、外皮材質：PVC、黒 |
6628197 |
|
|
VBRS4.4-2RKC4T-1/1/TEL
2ポートジャンクションシステム — ケーブル付きYスプリッタ、M12オスコネクタ、ストレート、4ピン — 2 × M12メスコネクタ、ストレート、3ピン、ケーブル長さ：1 m、外皮材質：PVC、黒 |
6628199 |
接続アクセサリ — ネットワーク
|
RSSD-RJ45S-4422-2M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-RJ45オスコネクタ、ストレート、ケーブル長さ：2 m、外皮材質：PUR、緑 |
6635170 |
|
|
RSSD-RJ45S-4422-7M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-RJ45オスコネクタ、ストレート、ケーブル長：2 m、外被材質：PUR、緑 |
6635579 |
|
|
RSSD-RJ45S-4422-8M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-RJ45オスコネクタ、ストレート、ケーブル長：2 m、外被材質：PUR、緑 |
6635538 |
|
RSSD-RSSD-4422-2M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-M12オスコネクタ、Dコード、ストレート、ケーブル長さ：2 m、外皮材質：PUR、緑 |
6635150 |
|
RSSD RSSD 441-2M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-M12オスコネクタ、Dコード、ストレート、ケーブル長さ：2 m、外皮材質：TPE、青緑 |
U-02482 |
|
RSSD RJ45 441-2M
産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-RJ45オスコネクタ、ストレート、ケーブル長さ：2 m、外皮材質：TPE、青緑 |
U-08880 |
