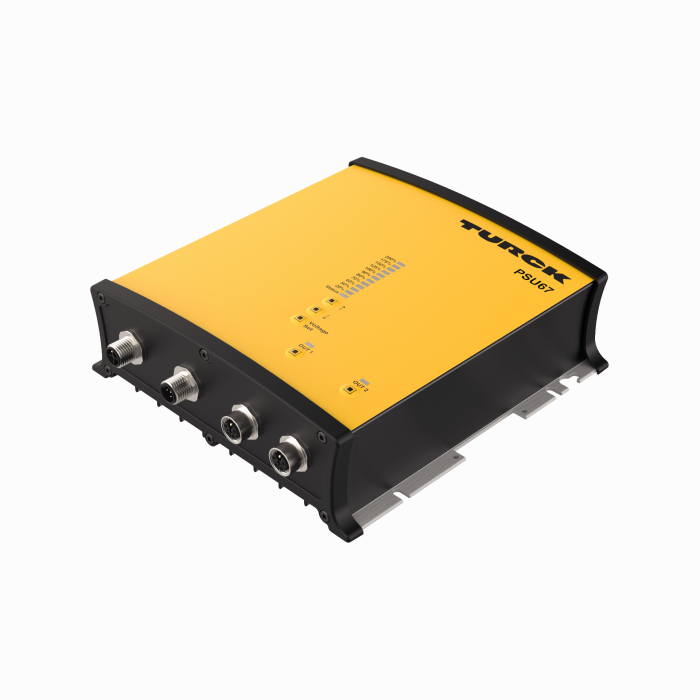

製品 PSU67-3P-1S-2L-24250-F

IP67のスマート電源モジュール

DC 24～28 V出力電圧

三相、25 Aの出力電流

注文番号: 100028238

出力電圧：DC24～28V
標準電流：2.5 A
シングル/パラレルオペレーション
サージ保護

高効率、> 95 %
三相AC入力、M12 Sコード
電流が制限された出力、2 × M12 Lコード
eFuseによる保護（V1 + V2ブリッジ）
DCステータスを確認するためのリレー接点
LEDインターフェースとコントロールノブで最大限の柔軟性を実現

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101540109
eCl@ss-Code (V5.1.4):	27049002 -/- DC電源
関税表番号	85044083900
原産国	CZ
重量	1604 g

技術データ

パワーサプライ	3 × AC 380～480 V
定格出力電流	24 V
出力電圧	DC 24～28 V
定格電流	25 A
ステータスインターフェース	リレー出力（DC-OK）
内部ヒューズ	V1 + V2ブリッジ
パラレル接続	なし
モニタ出力	なし

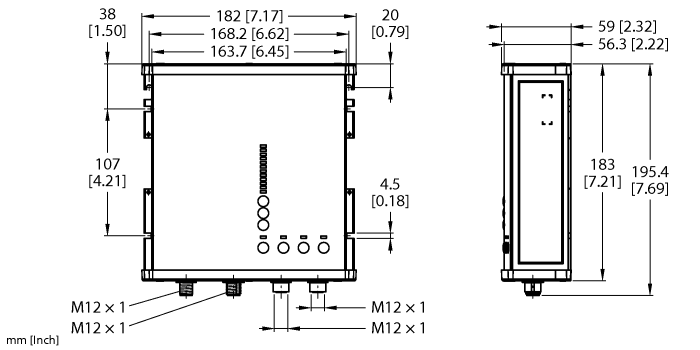

寸法	183 x 180.6 x 58.7 mm
保護等級	IP67

Data Sheets

German	307 KB
English	305 KB
French	306 KB
Spanish	307 KB
Czech	307 KB
Dutch	307 KB
Romanian	305 KB
Russian	170 KB
Polish	309 KB
Chinese	315 KB
Turkish	307 KB

クイックスタートガイド

クイックスタートガイド	2063 KB

メーカーの自己宣言

EU適合性宣言	148 KB

取扱説明書

PSU67-3P-1S-2L-24250-F — 取扱説明書	187 KB

接続アクセサリ

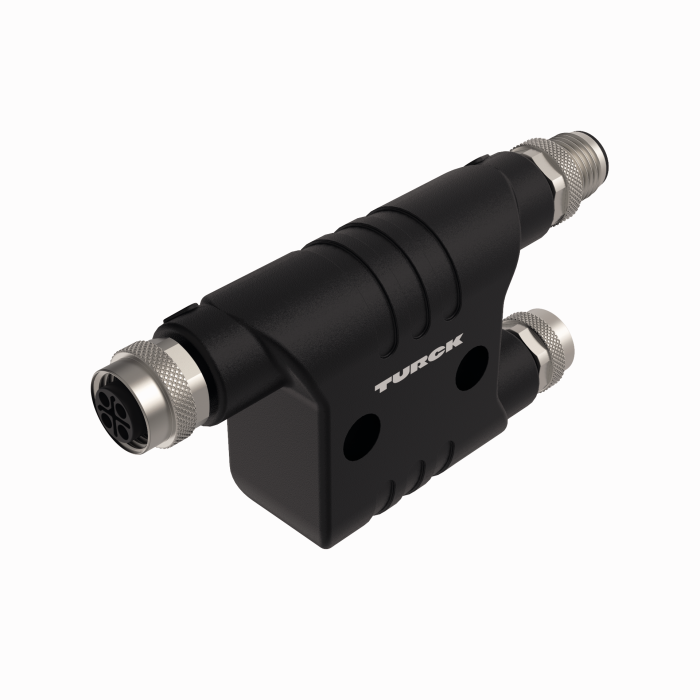

	VH2-M12L-M5-2F5 小型Hスプリッタ、M12電源、Lコード、4ピン + FE	100028587

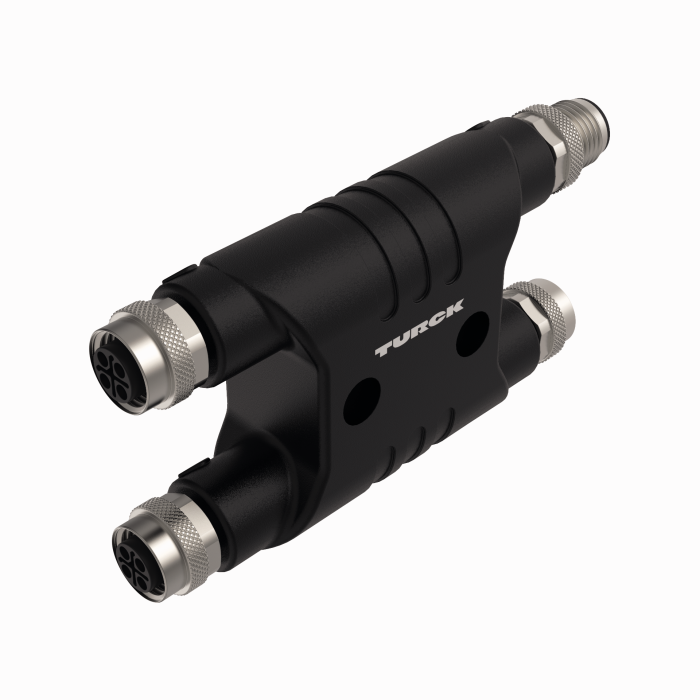

	VH3-M12L-M5-3F5 大型Hスプリッタ、M12電源、Lコード、4ピン + FE	100028591

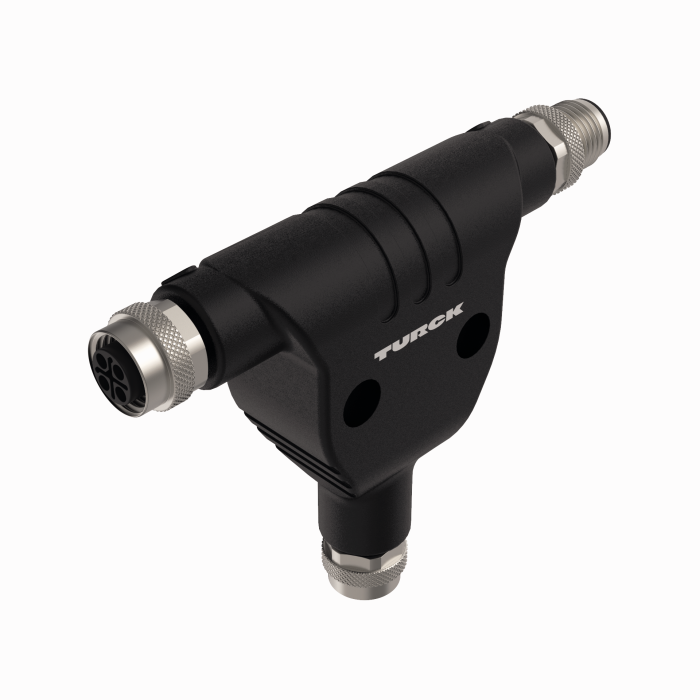

	VT2-M12L-M5-2F5 Tスプリッタ、M12電源、Lコード、4ピン + FE	100028579
	VH2-M12S-M4-2F4 小型Hスプリッタ、M12電源、Sコード、3ピン + PE	100028588
	VH3-M12S-M4-3F4 大型Hスプリッタ、M12電源、Sコード、3ピン + PE	100028592
	VT2-M12S-M4-2F4 Tスプリッタ、M12電源、Sコード、3ピン + PE	100028580

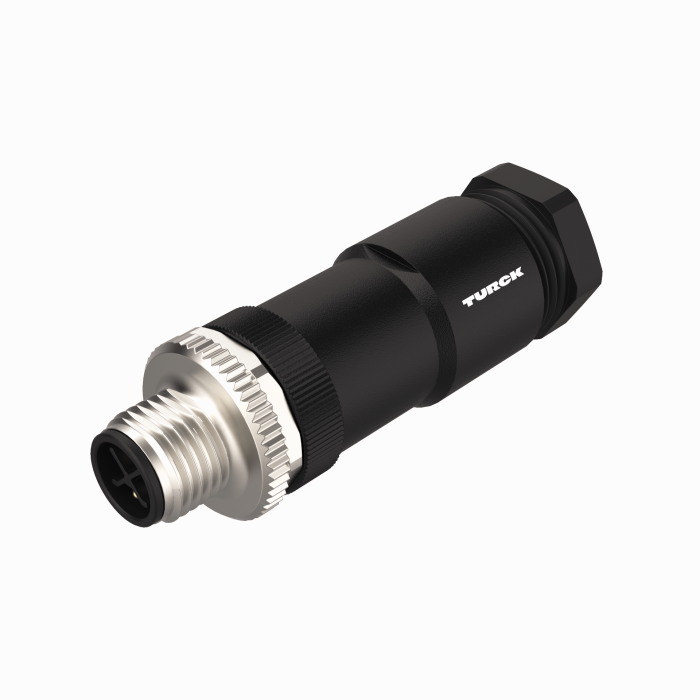

	FW-ERSPM0514-PL-S-0813 現場で配線可能なオスコネクタ、M12電源、Lコード、ストレート、4ピン + FE、ねじ端子接続、ケーブルフィードスルー8.0～13 mm、コア断面/端子容量1.5～2.5 mm²、樹脂製ハウジング、金属製留めねじ	100008140

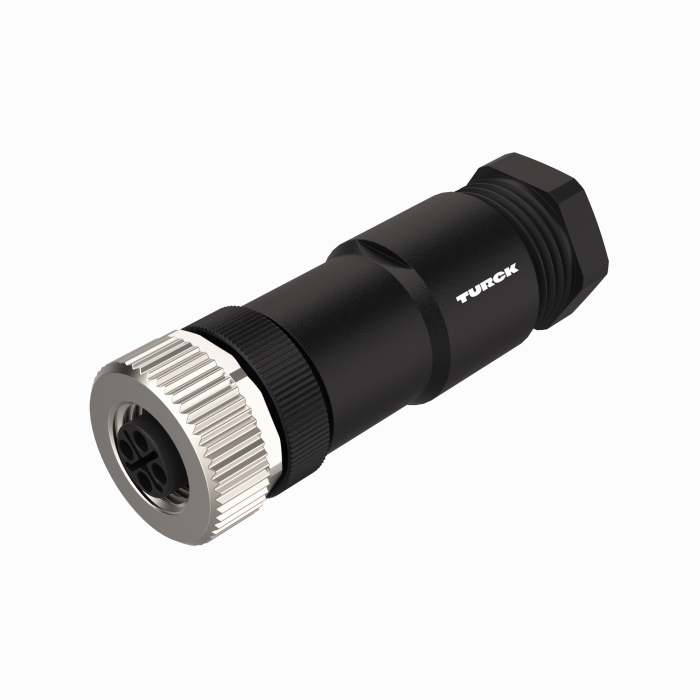

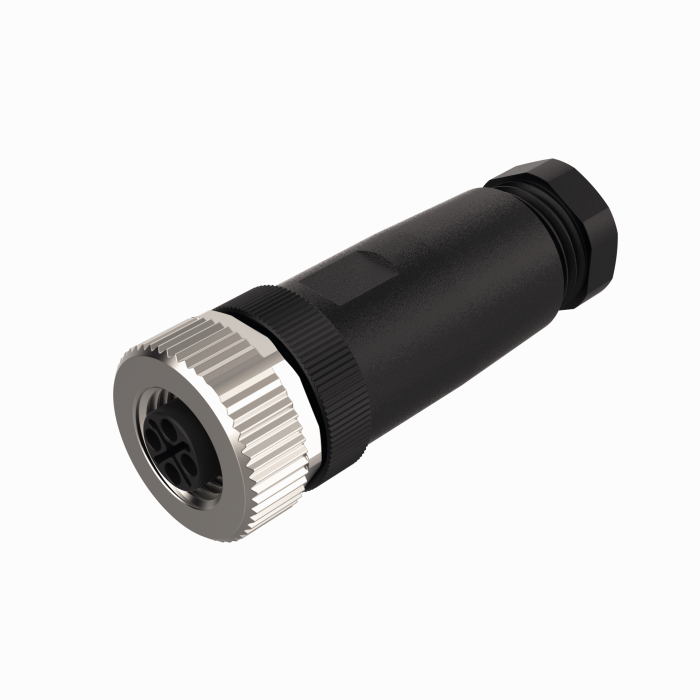

	FW-ERKPM0514-PL-S-0813 現場で配線可能なメスコネクタ、M12電源、Lコード、ストレート、4ピン + FE、ねじ端子接続、ケーブルフィードスルー8.0～13 mm、コア断面/端子容量1.5～2.5 mm²、樹脂製ハウジング、金属製留めねじ	100008139
	FW-ERKPM0414-PS-S-0810 現場で配線可能なメスコネクタ、M12電源、Sコード、ストレート、3ピン + PE、ねじ端子接続、ケーブルフィードスルー8.0～10 mm、コア断面/端子容量1.5～2.5 mm²、樹脂製ハウジング、金属製留めねじ	100026332
	FW-ERKPM0414-PS-S-0608	100044183

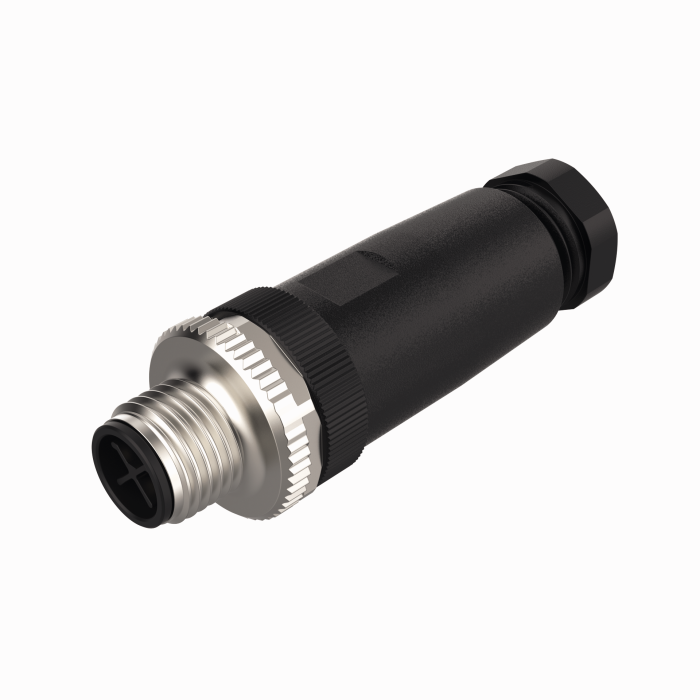

	FW-ERSPM0414-PS-S-0810 現場で配線可能なオスコネクタ、M12電源、Sコード、ストレート、3ピン + PE、ねじ端子接続、ケーブルフィードスルー8.0～10 mm、コア断面/端子容量1.5～2.5 mm²、樹脂製ハウジング、金属製留めねじ	100026333
	FW-ERSPM0414-PS-S-0608 現場で配線可能なオスコネクタ、M12電源、Sコード、ストレート、3ピン+ PE、ねじ端子接続、ケーブルフィードスルー8.0～10 mm、コア断面/端子容量1.5～2.5 mm²、樹脂製筐体、金属製留めねじ	100044190

接続アクセサリ — 電源

	RSP56PLA-2/TXG	100038699
	RSP56PLB-2/TXG 接続ケーブル、M12オスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外皮材質：PVC、グレー	100018910

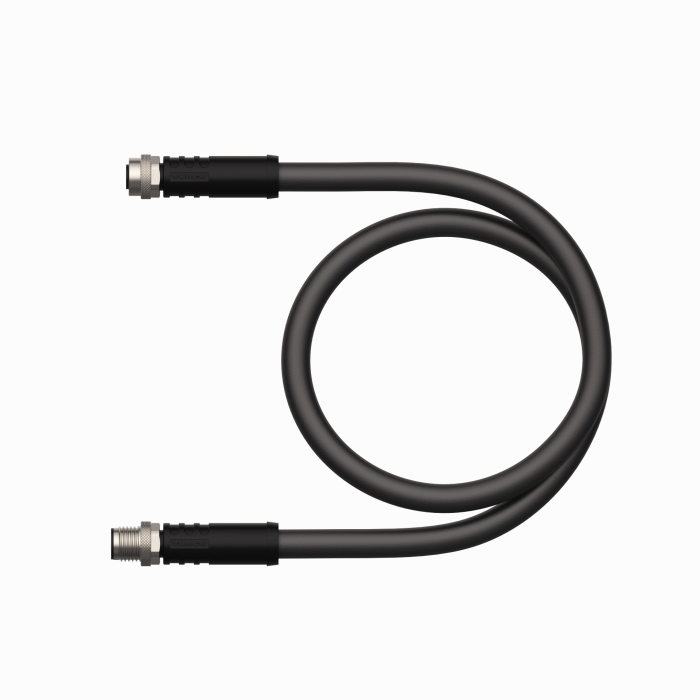

	RKP46PSB-2-RSP46PSB/TXL 延長ケーブル、M12メスコネクタ、ストレート、3ピン + PE、Sコード、M12オスコネクタ、ストレート、3ピン + PE、Sコード、ケーブル長：2 m、外皮材質：PUR、黒	100004420
	RKP46PSA-2-RSP46PSA/TXL	100038847

接続アクセサリ — I/O

	RKC4.4T-2-RSC4.4T/TXL 延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625608
	WKC4.4T-2-RSC4.4T/TXL 延長ケーブル、M12メスコネクタ、アングル、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625640
