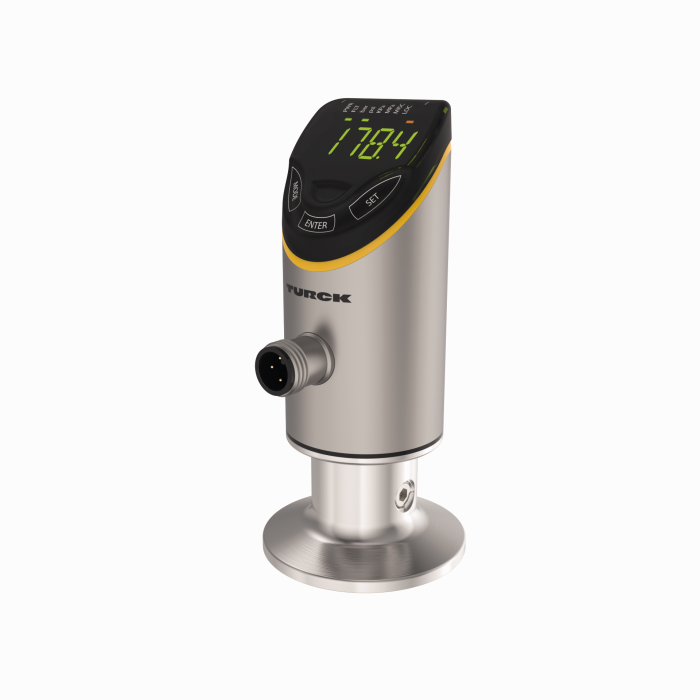

製品 PS311-2.5V-77-2UPN8-H1141

フロントフラッシュ圧力センサ

相対圧力：-1～2.5 bar

注文番号: 100021454

4桁2色（赤/緑）、12セグメントディスプレイ、180 °反転可能
プロセス接続取り付け後、ハウジングが回転可能

セラミック測定セル

DC 18～33 V
NO/NC接点、PNP/NPN出力、IO-Link

フロントフラッシュ取り付けダイアフラム付き圧力接続（ステンレス鋼）
プロセス接続トリクランプ1 ½″フロントフラッシュ
M12 × 1コネクタデバイス

Hide All Open All

仕様
ダウンロード
アクセサリ

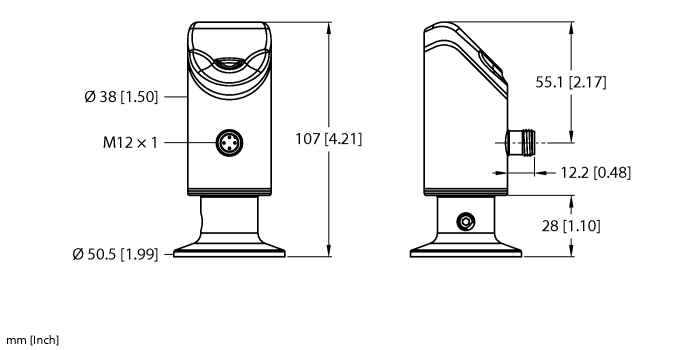

CAD

一般データ

EAN	4047101528459
eCl@ss-Code (V5.1.4):	27200614 -/- ピエゾ抵抗センサ（絶対および相対圧力）
関税表番号	90262020000
原産国	DE
重量	90 g

技術データ

設計	ディスプレイ付き
配管接続	トリクランプ1 1/2″フラッシュサーフェース
圧力タイプ	相対圧力
測定圧力範囲bar	-1…2.5 bar
測定圧力範囲psi	-14.5…36.26 psi
動作電圧	18…33 VDC
電気出力	2 × スイッチング出力、 IO-Link
通信プロトコル	IO-Link
電気的接続	コネクタ, M12 × 1
ハウジング材質	ステンレス/樹脂、1.4404（AISI 316L）Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5
材質（接触式）	ステンレス鋼1.4435（AISI 316L）、FPM固有
中間値温度	-30…+80 °C
周囲温度	-40…+80 °C
保護等級	IP66/IP67/IP69K

Data Sheets

German	908 KB
English	908 KB
French	909 KB
Spanish	908 KB
Czech	908 KB
Dutch	908 KB
Romanian	909 KB
Russian	915 KB
Polish	909 KB
Chinese	985 KB
Turkish	909 KB

クイックスタートガイド

PS310/PS311/PS510圧力センサ	1576 KB

マニュアル

PS310/510 – 取扱説明書	1046 KB
IO-Link - シンプル、一貫性のある、効率的	1266 KB

構成ソフトウェア

Turck Automation Suite TAS

構成ファイル

PS+ IODD	606 KB

製品チラシ

PS+工業用圧力センサ	1647 KB

製品概要

圧力センサの概要	1072 KB

認証

EU DoC/UKCA	142 KB

IO-Linkパラメータ

PS310/510 – IO-Linkパラメータ	299 KB

接続アクセサリ

	WKC4.4T-2-RSC4.4T/TXL 延長ケーブル、M12メスコネクタ、アングル、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625640
	WKC4.4T-2/TXL 接続ケーブル、M12メスコネクタ、アングル、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625515

機能アクセサリ

	USB-2-IOL-0002 USB対応IO-Linkマスタ	6825482
