製品 RES-192S6S-IOL14B-H1141
アブソリュートロータリーエンコーダ - シングルターン
IO-Link
工業用ライン

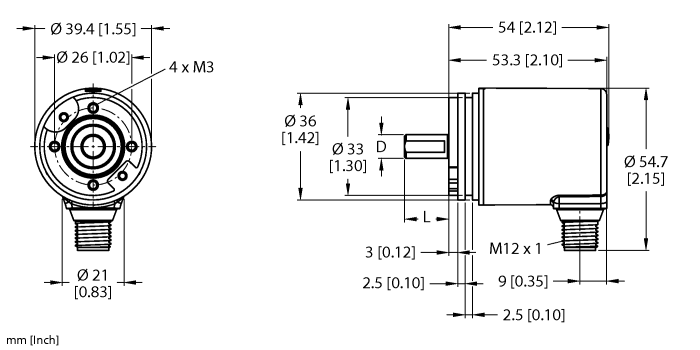

注文番号: 100020145- シンクロフランジ、Ø 36 mm
- ソリッドシャフト、Ø 6 mm × 12.5 mm
- 磁気式
- シャフト材質：ステンレス鋼
- ハウジング側およびシャフト側保護等級：IP67
- ‐40～+85 °C
- 最大4000 rpm（連続運転2000 rpm）
- DC 18～30 V
- M12 × 1オスコネクタ、8ピン
- 分解能：14ビット（16384点）/360°
一般データ
| EAN | 4047101544954 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- エンコーダ、絶対 |
| 関税表番号 | 90318080000 |
| 原産国 | DE |
| 重量 | 220 g |
技術データ
| エンコーダライン | Industrial-Line |
| 技術 | 磁気 |
| 出力タイプ | アブソリュートシングルターン |
| シャフトタイプ | ソリッドシャフト |
| シャフト直径D（mm） | 6 |
| フランジ直径 | Ø 36 mm |
| フランジタイプ | シンクロフランジ |
| 測定範囲 | 0～360° |
| 動作電圧 | 18…30 VDC |
| 通信プロトコル | IO-Link |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | 亜鉛合金ダイキャスト |
| 周囲温度 | -40…+85 °C |
| 保護等級シャフト | IP67 |
| 保護等級 | IP67 |
取付具
|

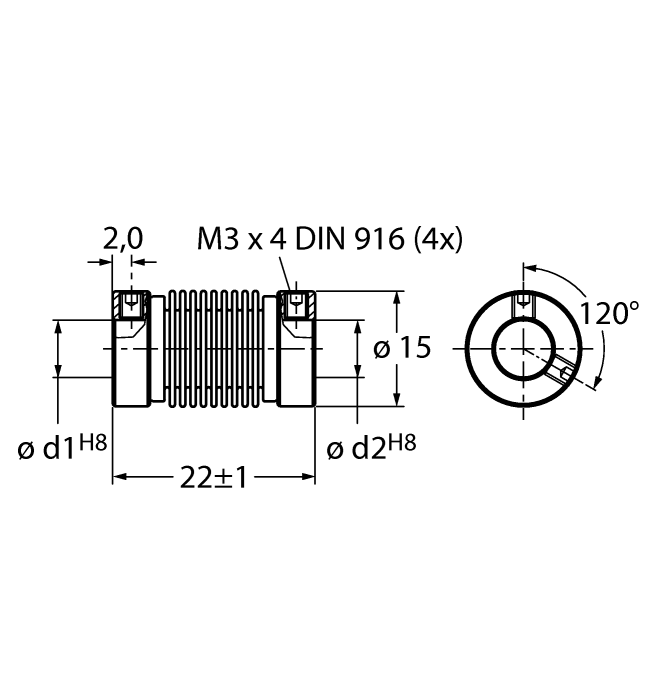

RCS-15-06-06
ベローズカップリング、外径：15 mm、ボア直径：6 mm/6 mm |
1545362 |
|
|
RCS-15-08-06
ベローズカップリング、外径：15 mm、ボア直径：8 mm/6 mm |
1545361 |
|
RA-BC-20-06-06
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 6 mm） |
100048777 |
|
|
RA-BC-20-06-08
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 8 mm） |
100048778 |
|
|
RA-BC-20-06-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 10 mm） |
100048779 |
|

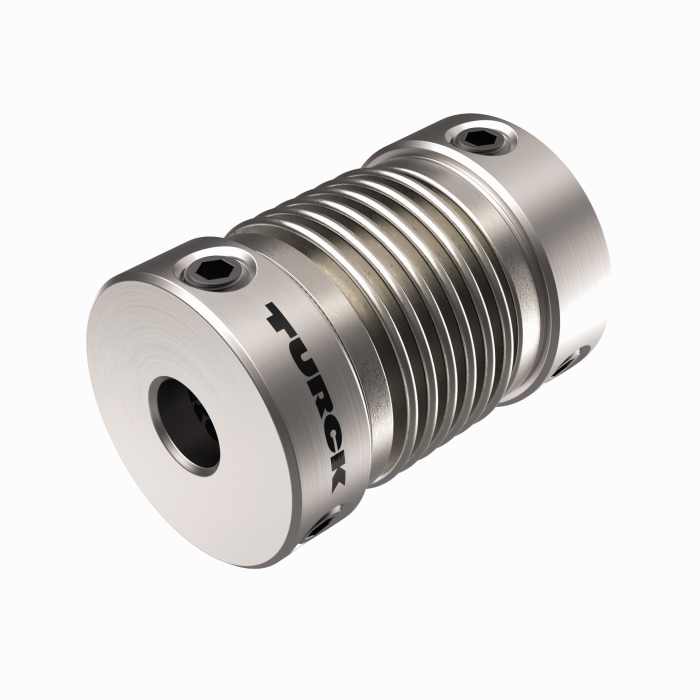

RA-BC-E-20-06-06
ステンレスベローズカップリングØ 20 mm、d1 = 6 mm、d2 = 6 mm |
100048785 |
|
|

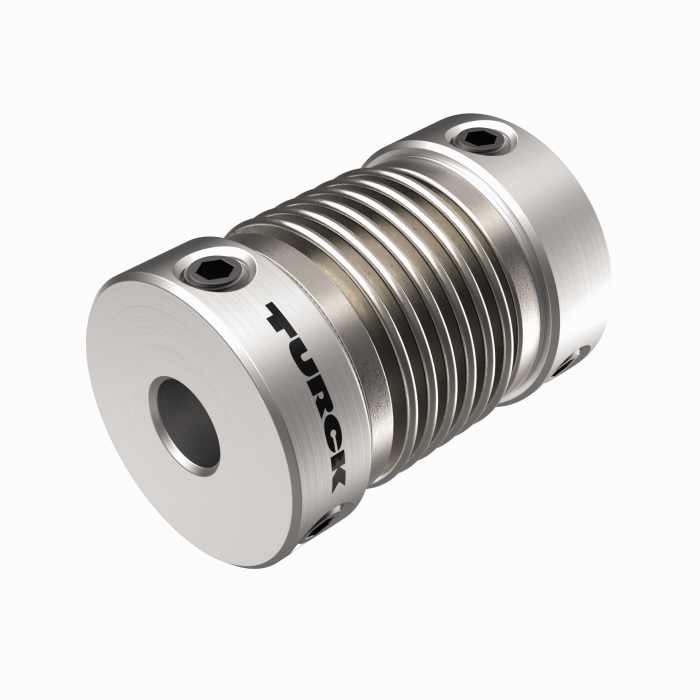

RA-BC-E-20-06-10
ステンレスベローズカップリングØ 20 mm、d1 = 6 mm、d2 = 10 mm |
100048786 |
|

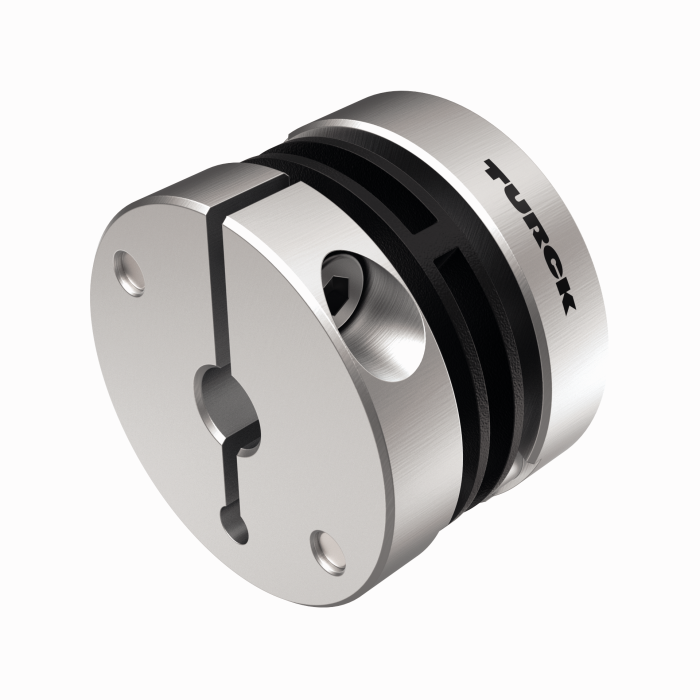

RA-SDC-30-06-10
スプリングディスクカップリングØ 30 mm、d1 = 6 mm、d2 = 10 mm |
100048791 |
|
|
RA-SDC-30-06-06
スプリングディスクカップリングØ 30 mm、d1 = 6 mm、d2 = 6 mm |
100048790 |
|

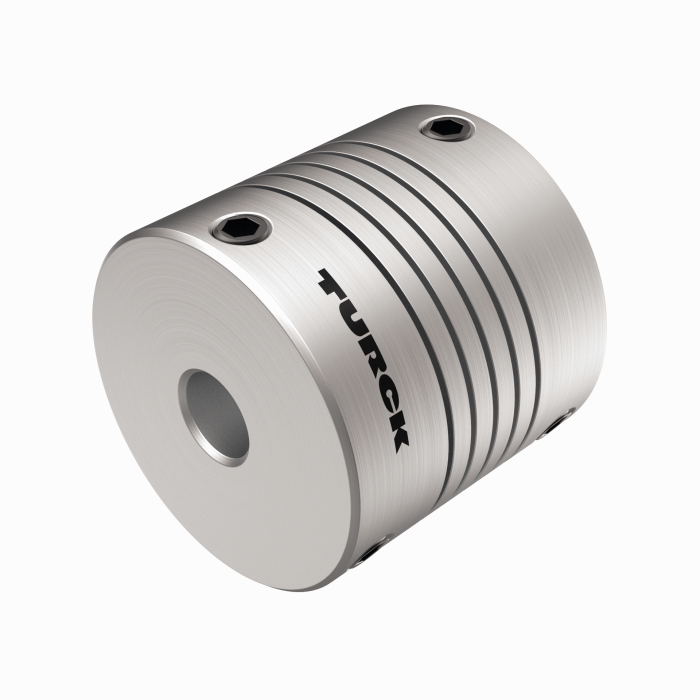

RA-HC-25-06-06
アルミニウム製らせんカップリングØ 25 mm、d1 = 6 mm、d2 = 6 mm |
100048794 |
|
|
RA-HC-25-06-10
アルミニウム製らせんカップリングØ 25 mm、d1 = 6 mm、d2 = 10 mm |
100048795 |
