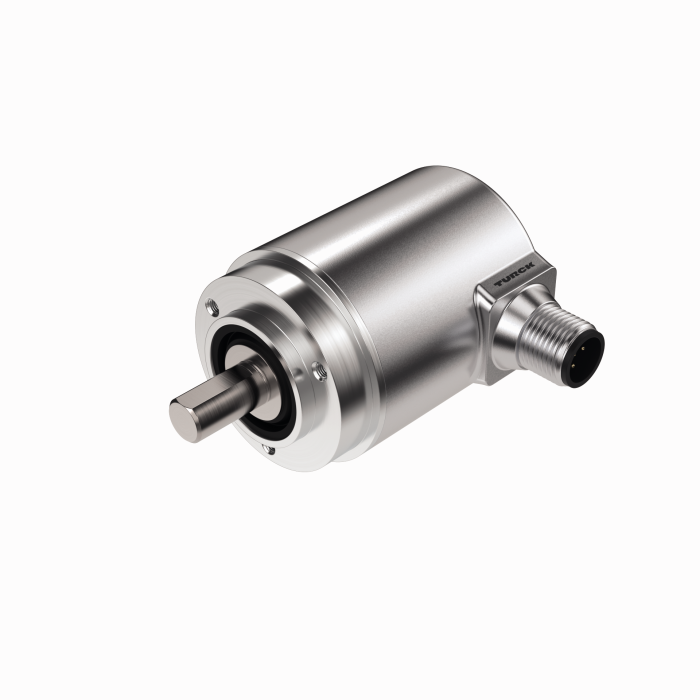

製品 REM-190S10C-IOL32B-H1141
アブソリュートロータリーエンコーダ - マルチターン
IO-Link
工業用ライン
注文番号: 100018237- クランピングフランジ、Ø 36 mm
- ソリッドシャフト、Ø 10 mm × 20 mm
- 磁気式
- シャフト材質：ステンレス鋼
- ハウジング側およびシャフト側保護等級：IP67
- ‐40～+85 °C
- 最大4000 rpm（連続運転2000 rpm）
- エネルギー回収技術
- DC 18～30 V
- M12 × 1オスコネクタ、4ピン
- シングルターン分解能：14ビット拡張可能、デフォルト14ビット
- 18ビットオーバーの合計分解能までのみ拡張可能なマルチターン分解能、デフォルト18ビット
- 合計分解能32ビット拡張可能、デフォルト32ビット
一般データ
| EAN | 4047101523713 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- エンコーダ、絶対 |
| 関税表番号 | 90318080000 |
| 原産国 | DE |
| 重量 | 295 g |
技術データ
| エンコーダライン | Industrial-Line |
| 技術 | 磁気 |
| 出力タイプ | 絶対マルチターン |
| シャフトタイプ | ソリッドシャフト |
| シャフト直径D（mm） | 10 |
| フランジ直径 | Ø 36 mm |
| フランジタイプ | クランプフランジ |
| 動作電圧 | 18…30 VDC |
| 通信プロトコル | IO-Link |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | 亜鉛合金ダイキャスト |
| 周囲温度 | -40…+85 °C |
| 保護等級シャフト | IP67 |
| 保護等級 | IP67 |
取付具
|
RA-BC-20-06-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 10 mm） |
100048779 |
|
RA-BC-20-08-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 8 mm、d2 = 10 mm） |
100048781 |
|
RA-BC-20-10-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 10 mm、d2 = 10 mm） |
100048782 |
|
|
RA-BC-20-10-12
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 10 mm、d2 = 12 mm） |
100048783 |
|
RA-BC-E-20-06-10
ステンレスベローズカップリングØ 20 mm、d1 = 6 mm、d2 = 10 mm |
100048786 |
|
RA-BC-E-20-10-10
ステンレスベローズカップリングØ 20 mm、d1 = 10 mm、d2 = 10 mm |
100048787 |
|
|
RA-BC-E-20-10-12
ステンレスベローズカップリングØ 20 mm、d1 = 10 mm、d2 = 12 mm |
100048788 |
|
RA-SDC-30-10-10
スプリングディスクカップリングØ 30 mm、d1 = 10 mm、d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
スプリングディスクカップリングØ 30 mm、d1 = 10 mm、d2 = 12 mm |
100048793 |
|
RA-HC-25-10-10
アルミニウム製らせんカップリングØ 25 mm、d1 = 10 mm、d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
アルミニウム製らせんカップリングØ 25 mm、d1 = 10 mm、d2 = 12 mm |
100048797 |
