製品 LRS510-10-34-LI2UPN8-H1141
レーダー
レベル制御
注文番号: 100012730- 範囲：10 m
- ブラインドゾーン：35 cm
- 解像度：1 mm
- レーダービームのコーン角度：±5°
- 距離、レベル、体積、または%出力
- ETSI 305550-2に準拠して認証
- FCC/CFRに準拠して認証。47 Part 15。
- オスコネクタ、M12 × 1、4ピン
- 動作電圧DC 18～33 V
- スイッチング出力はPNPとNPNで切り替え可能
- アナログ出力は4～20 mA/0～10 Vの範囲で切り替え可能
- 自動電流/電圧検出
- IO-Link
- 4桁2色14セグメントディスプレイ
- プロセス接続部取り付け後、ハウジングは180°回転可能
- プロセス接続NPT 3/4インチ
- 圧力抵抗：-1～16 bar相対圧
一般データ
| EAN | 4047101514520 |
| eCl@ss-Code (V5.1.4): | 27200505 -/- レーダーレベル測定 |
| 関税表番号 | 90261029000 |
| 原産国 | DE |
| 重量 | 441 g |
技術データ
| 検出タイプ | 非接触 |
| 媒体 | 液体、 バルク製品 |
| 測定原理 | レーダー |
| 配管接続 | 3/4″ NPT |
| 最大範囲 | 10000 mm |
| コーン角度 | 10 ° |
| 動作電圧 | 17…33 VDC |
| 出力機能 | NO/NC設定可能、PNP/NPN、アナログ出力 |
| 電圧出力 | 0～10 V |
| 電流出力 | 4～20 mA |
| 通信プロトコル | IO-Link |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | ステンレス/樹脂、1.4404（AISI 316L）/ポリアクリルアミド50 % GF UL 94 V-0 PEEK |
| 耐圧 | 16 bar |
| 周囲温度 | -25…+65 °C |
| 保護等級 | IP67/IP69K |
接続アクセサリ
|
RKC4.4T-2/TEL
接続ケーブル、M12メスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625013 |
|
WKC4.4T-2/TEL
接続ケーブル、M12メスコネクタ、アングル、4ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625025 |
|
RKC4.4T-2-RSC4.4T/TEL
延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625208 |
機能アクセサリ
|
TBEN-S2-4IOL
コンパクトマルチプロトコルI/Oモジュール、4 × IO-Linkマスタ1.1クラスA、4 × ユニバーサルPNPデジタルチャネル0.5 A |
6814024 |
|

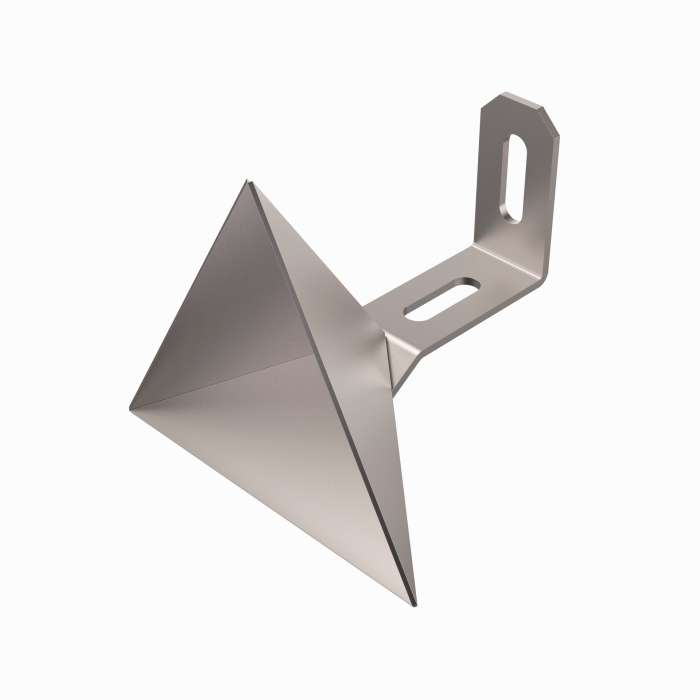

RR-6
ステンレス鋼製レーダー反射器、対象物の最適な検出性能、カテーテルの長さ：60 mm、レーダー反射断面積：10 m²（自動車を参照）、6.5 mまでの信頼性の高い物体検出 |
100047726 |
|

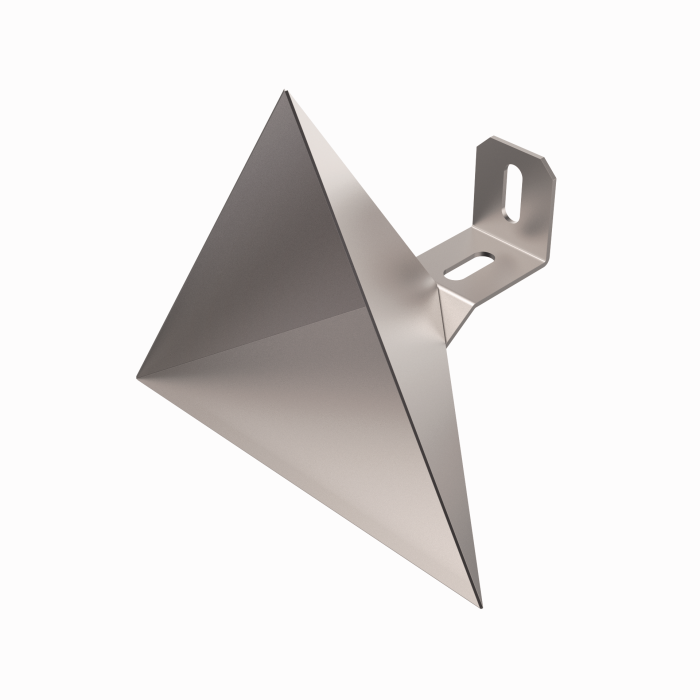

RR-12
ステンレス鋼製レーダー反射器、対象物の最適な検出性能、カテーテルの長さ：120 mm、レーダー反射断面積：250 m²（HGVを参照）、最大15 mの信頼性の高い物体検出 |
100047727 |
|

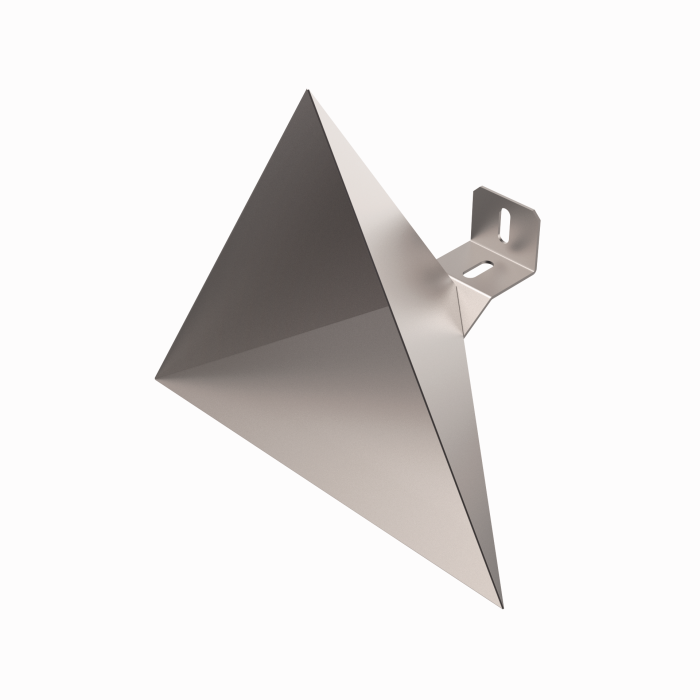

RR-20
ステンレス鋼製レーダー反射器、対象物の最適な検出性能、カテーテルの長さ：200 mm、レーダー反射断面積：1115 m²（船舶を参照）、最大25 mの信頼性の高い物体検出 |
100047728 |
