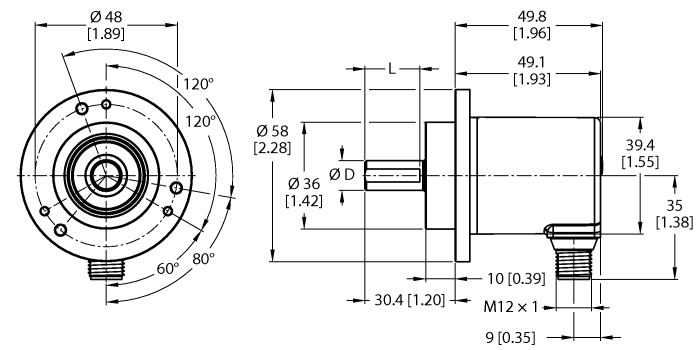

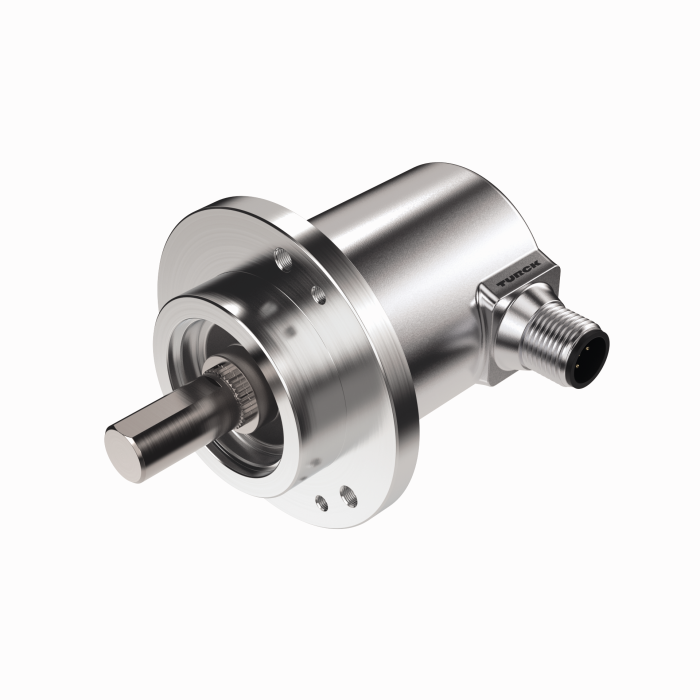

製品 REM-116T6C-8BAL-H1151
アブソリュートロータリーエンコーダ - マルチターン
工業用ライン
注文番号: 100012468- クランピングフランジ、Ø 58 mm
- ソリッドシャフト、Ø 6 mm × 12.5 mm
- 磁気式
- シャフト材質：ステンレス鋼
- ハウジング側およびシャフト側保護等級：IP65
- ‐40～+85 °C
- 最大4000 rpm（連続動作：2000）
- エネルギー回収技術
- DC 15～30 V
- アナログ出力、16 CCW回転あたり0～10 V
- 12 bit分解能
- M12 × 1オス、5ピン
一般データ
| eCl@ss-Code (V5.1.4): | 27270501 -/- エンコーダ、絶対 |
| 関税表番号 | 90318080000 |
| 原産国 | DE |
| 重量 | 200 g |
技術データ
| エンコーダライン | Industrial-Line |
| 技術 | 磁気 |
| 出力タイプ | 絶対マルチターン |
| シャフトタイプ | ソリッドシャフト |
| シャフト直径D（mm） | 6 |
| フランジ直径 | Ø 58 mm |
| フランジタイプ | クランプフランジ |
| 動作電圧 | 15…30 VDC |
| 出力機能 | アナログ出力 |
| 電圧出力 | 0～10 V |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | 亜鉛合金ダイキャスト |
| 周囲温度 | -40…+85 °C |
| 保護等級シャフト | IP65 |
| 保護等級 | IP65 |
取付具
|
RCS-15-08-06
ベローズカップリング、外径：15 mm、ボア直径：8 mm/6 mm |
1545361 |
|
|

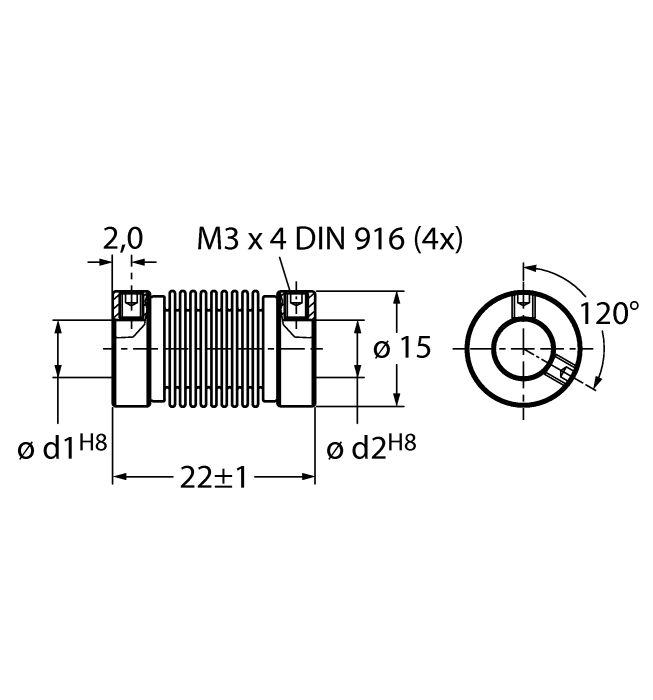

RCS-15-06-06
ベローズカップリング、外径：15 mm、ボア直径：6 mm/6 mm |
1545362 |
|
RA-BC-20-06-06
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 6 mm） |
100048777 |
|
|
RA-BC-20-06-08
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 8 mm） |
100048778 |
|
|
RA-BC-20-06-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 10 mm） |
100048779 |
|
RA-BC-E-20-06-06
ステンレスベローズカップリングØ 20 mm、d1 = 6 mm、d2 = 6 mm |
100048785 |
|
|
RA-BC-E-20-06-10
ステンレスベローズカップリングØ 20 mm、d1 = 6 mm、d2 = 10 mm |
100048786 |
|

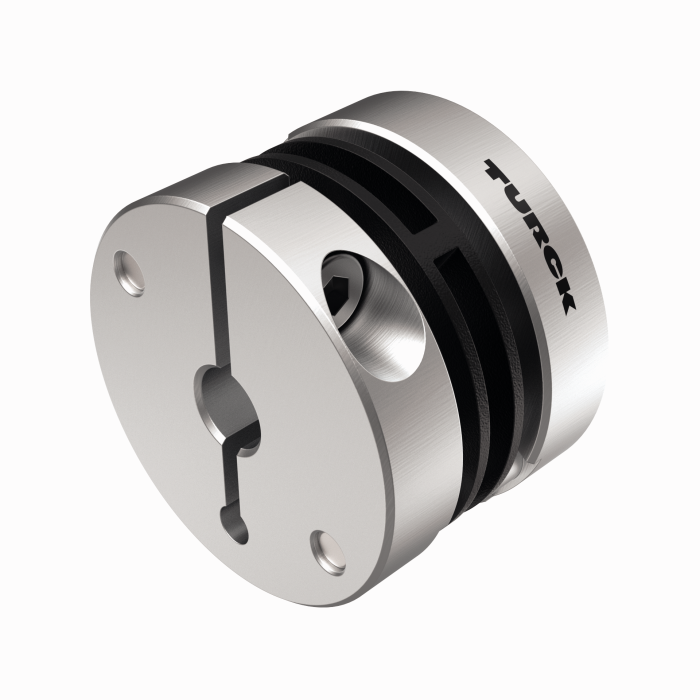

RA-SDC-30-06-10
スプリングディスクカップリングØ 30 mm、d1 = 6 mm、d2 = 10 mm |
100048791 |
|
|
RA-SDC-30-06-06
スプリングディスクカップリングØ 30 mm、d1 = 6 mm、d2 = 6 mm |
100048790 |
|

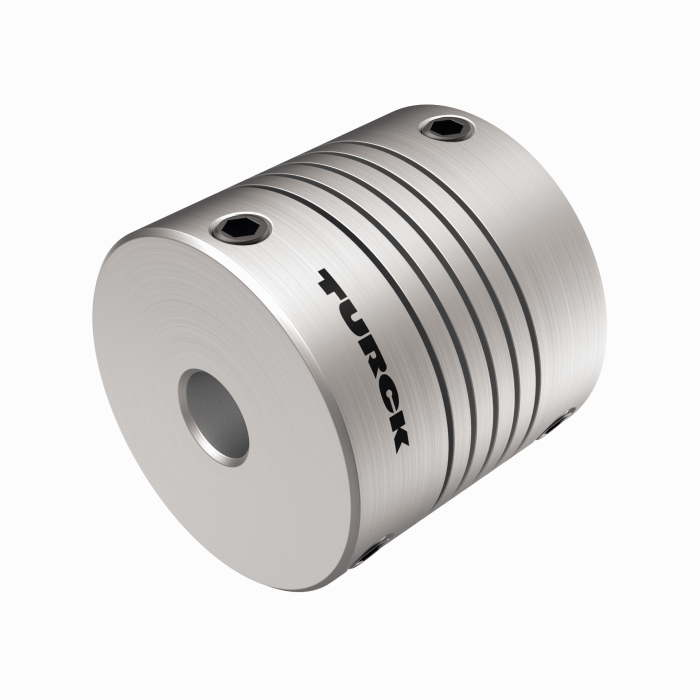

RA-HC-25-06-06
アルミニウム製らせんカップリングØ 25 mm、d1 = 6 mm、d2 = 6 mm |
100048794 |
|
|
RA-HC-25-06-10
アルミニウム製らせんカップリングØ 25 mm、d1 = 6 mm、d2 = 10 mm |
100048795 |
接続アクセサリ
|
RKC4.5T-2/TEL
接続ケーブル、M12メスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625016 |
