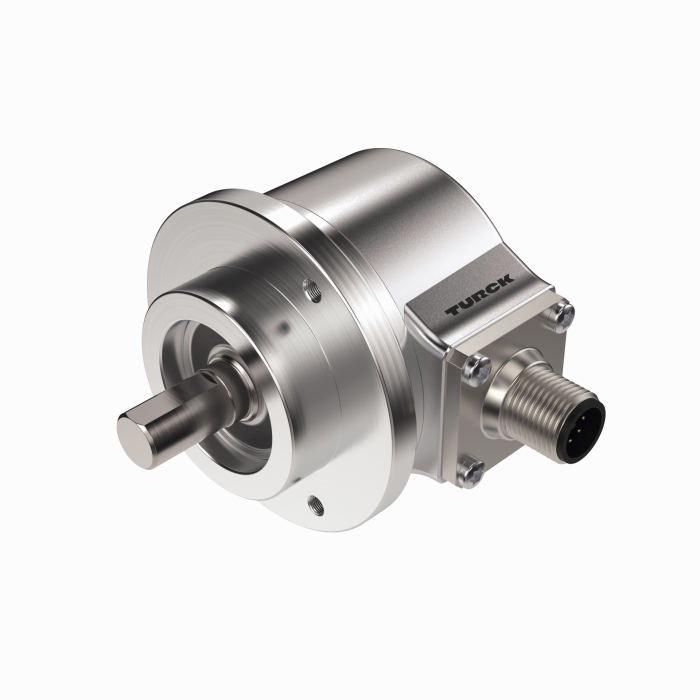

製品 REI-E-113T8C-2B1024-H1181

インクリメンタルエンコーダ

効率ライン

注文番号: 100011540

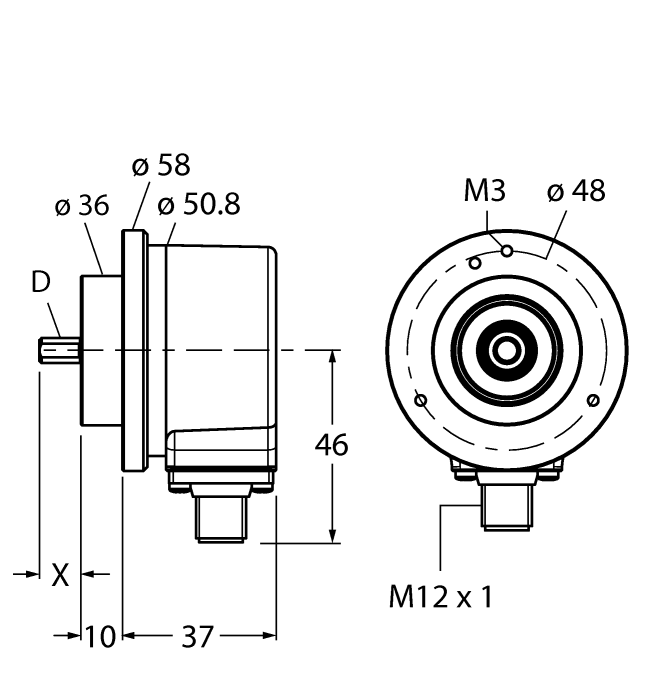

クランピングフランジ、Ø 58 mm
ソリッドシャフト、Ø 8 mm × 15 mm
光学測定式
シャフト材質：ステンレス鋼

ハウジング側およびシャフト側保護等級：IP64
‐20～+70 °C
最大4500 rpm（連続運転3000 rpm）

DC 10～30 V
プッシュプル/HTL、反転
パルス周波数：最高300 kHz
M12 × 1オス、8ピン

1回転あたり1024パルス

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101546842
eCl@ss-Code (V5.1.4):	27270502 -/- エンコーダ、増分
関税表番号	90314990000
原産国	IN
重量	400 g

技術データ

エンコーダライン	Efficiency-Line
技術	光電
出力タイプ	増分
シャフトタイプ	ソリッドシャフト
シャフト直径D（mm）	8
フランジ直径	Ø 58 mm
フランジタイプ	クランプフランジ
分解能、増分	1024 ppr
動作電圧	10…30 VDC
出力機能	プッシュプル/HTL、反転
電気的接続	コネクタ, M12 × 1
ハウジング材質	亜鉛合金ダイキャスト
周囲温度	-20…+70 °C
保護等級シャフト	IP64
保護等級	IP64

Data Sheets

German	1071 KB
English	1071 KB
French	1071 KB
Spanish	1071 KB
Czech	1072 KB
Dutch	1071 KB
Romanian	1072 KB
Russian	1117 KB
Polish	1073 KB
Chinese	1119 KB
Turkish	1072 KB

マニュアル

インクリメンタルロータリーエンコーダ用	3188 KB

製品チラシ

エンコーダポートフォリオ	1077 KB

認証/宣言

CE/UK適合宣言	123 KB

取付具

	RCS-15-08-06 ベローズカップリング、外径：15 mm、ボア直径：8 mm/6 mm	1545361
	RA-BC-20-06-08 ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 8 mm）	100048778
	RA-BC-20-08-08 ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 8 mm、d2 = 8 mm）	100048780
	RA-BC-20-08-10 ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 8 mm、d2 = 10 mm）	100048781
	RA-BC-20-08-12 ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 8 mm、d2 = 12 mm）	100049106

接続アクセサリ

	RKC8T-2/TXL 接続ケーブル、M12メスコネクタ、ストレート、8ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625142
	WKC8T-2/TXL 接続ケーブル、M12メスコネクタ、アングル、8ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625145
