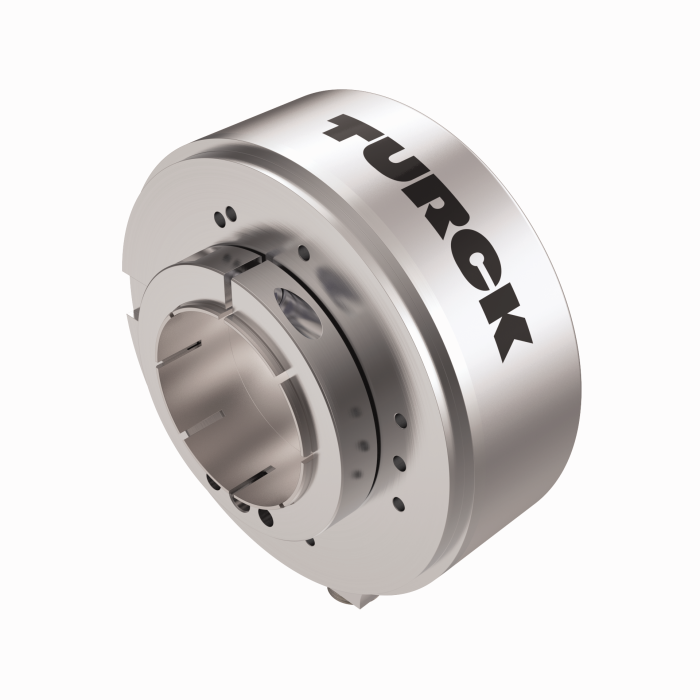

製品 REI-43H38S-2B1500-H1181
インクリメンタルエンコーダ
工業用ライン
注文番号: 100011437- 取付部材なしフランジ、Ø 100 mm
- 中空シャフト、Ø 38 mm
- 光学測定式
- シャフト材質：ステンレス鋼
- ハウジング側およびシャフト側保護等級：IP65
- -40～+80 °C
- 最大6000 rpm（60 °C：2500 rpm）
- DC 10～30 V
- プッシュプル/HTL、反転
- パルス周波数：最高300 kHz
- M12 × 1オス、8ピン
- 1回転あたり1500パルス
一般データ
| EAN | 4047101547580 |
| eCl@ss-Code (V5.1.4): | 27270502 -/- エンコーダ、増分 |
| 関税表番号 | 90314990000 |
| 原産国 | DE |
| 重量 | 700 g |

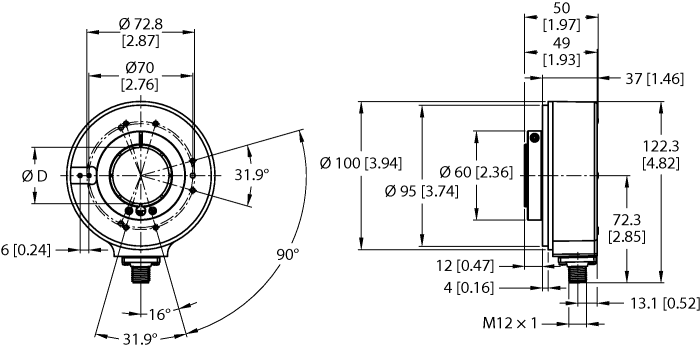

技術データ
| エンコーダライン | Industrial-Line |
| 技術 | 光電 |
| 出力タイプ | 増分 |
| シャフトタイプ | ホローシャフト |
| シャフト直径D（mm） | 38 |
| シャフト直径 D | 1.496 インチ |
| フランジ直径 | Ø 100 mm |
| フランジタイプ | 取付部材なしフランジ |
| 分解能、増分 | 1500 ppr |
| 動作電圧 | 10…30 VDC |
| 出力機能 | プッシュプル/HTL、反転 |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | 亜鉛合金ダイキャスト |
| 周囲温度 | -40…+80 °C |
| 保護等級シャフト | IP65 |
| 保護等級 | IP65 |
取付具
|
RSA-7
インレイ、外径38 mm、内径12 mm |
1544808 |
|
|
RSA-10
インレイ、外径38 mm、内径25 mm |
1545465 |
|
|
RSA-11
インレイ、外径38 mm、内径16 mm |
1545469 |
|
RME-5
Stainless steel mounting panel for hollow shaft encoders, reference diameter 149 mm, for applications with axial play |
1544616 |
|

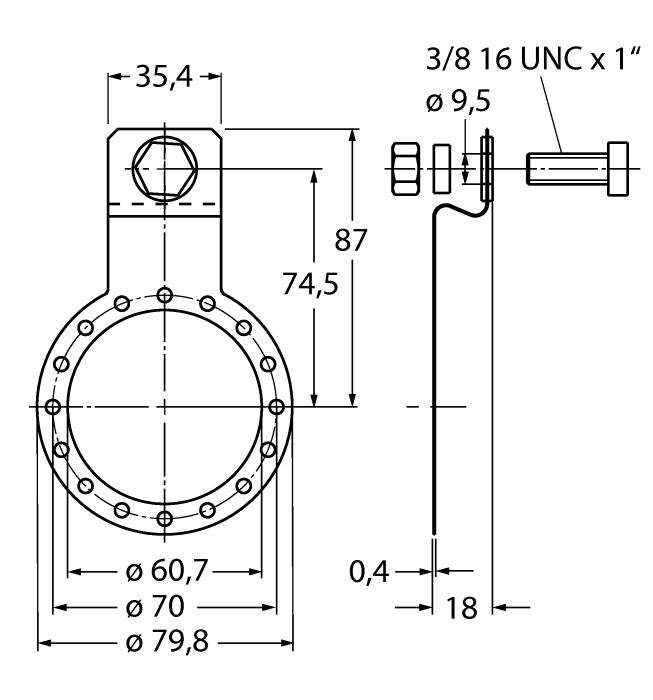

RME-10
中空シャフトエンコーダ用ステンレス鋼取付部材、ピッチ径110 mm、軸方向の設置スペースが大きい用途向け |
1544621 |
接続アクセサリ
|
RKC8T-2/TXL
接続ケーブル、M12メスコネクタ、ストレート、8ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625142 |
|
WKC8T-2/TXL
接続ケーブル、M12メスコネクタ、アングル、8ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625145 |
