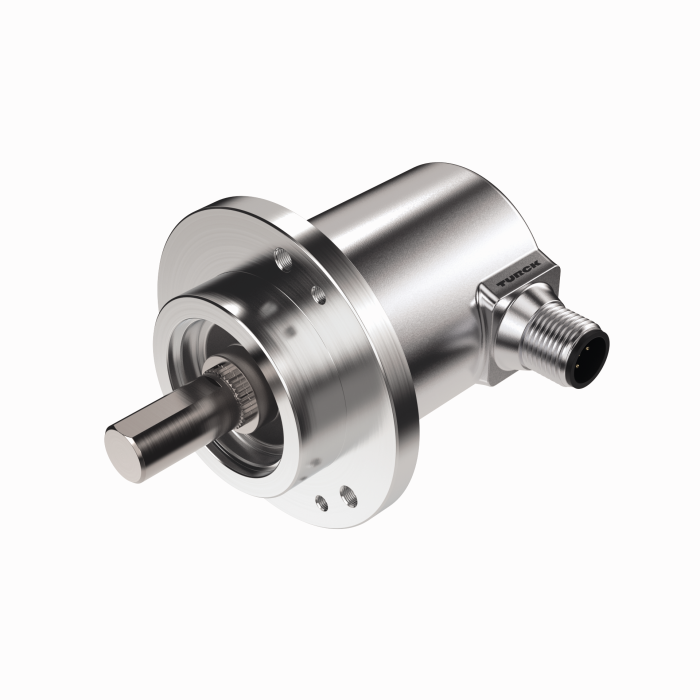

製品 REM-116T10C-7AAL-H1151
アブソリュートロータリーエンコーダ - マルチターン
工業用ライン
注文番号: 100011416- クランピングフランジ、Ø 58 mm
- ソリッドシャフト、Ø 10 mm × 20 mm
- 磁気式
- シャフト材質：ステンレス鋼
- ハウジング側およびシャフト側保護等級：IP65
- ‐40～+85 °C
- 最大4000 rpm（連続動作：2000）
- エネルギー回収技術
- DC 10～30 V
- アナログ出力、16 CCW回転あたり4～20 mA
- 12ビット分解能
- M12 × 1オス、5ピン
一般データ
| eCl@ss-Code (V5.1.4): | 27270501 -/- エンコーダ、絶対 |
| 関税表番号 | 90318080000 |
| 原産国 | DE |
| 重量 | 200 g |
技術データ
| エンコーダライン | Industrial-Line |
| 技術 | 磁気 |
| 出力タイプ | 絶対マルチターン |
| シャフトタイプ | ソリッドシャフト |
| シャフト直径D（mm） | 10 |
| フランジ直径 | Ø 58 mm |
| フランジタイプ | クランプフランジ |
| 動作電圧 | 10…30 VDC |
| 出力機能 | アナログ出力 |
| 電流出力 | 4～20 mA |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | 亜鉛合金ダイキャスト |
| 周囲温度 | -40…+85 °C |
| 保護等級シャフト | IP65 |
| 保護等級 | IP65 |
取付具
|
RA-BC-20-06-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 6 mm、d2 = 10 mm） |
100048779 |
|
RA-BC-20-08-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 8 mm、d2 = 10 mm） |
100048781 |
|
RA-BC-20-10-10
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 10 mm、d2 = 10 mm） |
100048782 |
|
|
RA-BC-20-10-12
ベローズカップリング（アルミニウムハブØ 20 mm、d1 = 10 mm、d2 = 12 mm） |
100048783 |
|
RA-BC-E-20-06-10
ステンレスベローズカップリングØ 20 mm、d1 = 6 mm、d2 = 10 mm |
100048786 |
|
RA-BC-E-20-10-10
ステンレスベローズカップリングØ 20 mm、d1 = 10 mm、d2 = 10 mm |
100048787 |
|
|
RA-BC-E-20-10-12
ステンレスベローズカップリングØ 20 mm、d1 = 10 mm、d2 = 12 mm |
100048788 |
|
RA-SDC-30-10-10
スプリングディスクカップリングØ 30 mm、d1 = 10 mm、d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
スプリングディスクカップリングØ 30 mm、d1 = 10 mm、d2 = 12 mm |
100048793 |
|
RA-HC-25-10-10
アルミニウム製らせんカップリングØ 25 mm、d1 = 10 mm、d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
アルミニウム製らせんカップリングØ 25 mm、d1 = 10 mm、d2 = 12 mm |
100048797 |
接続アクセサリ
|
RKC4.5T-2/TEL
接続ケーブル、M12メスコネクタ、ストレート、5ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625016 |
機能アクセサリ
|

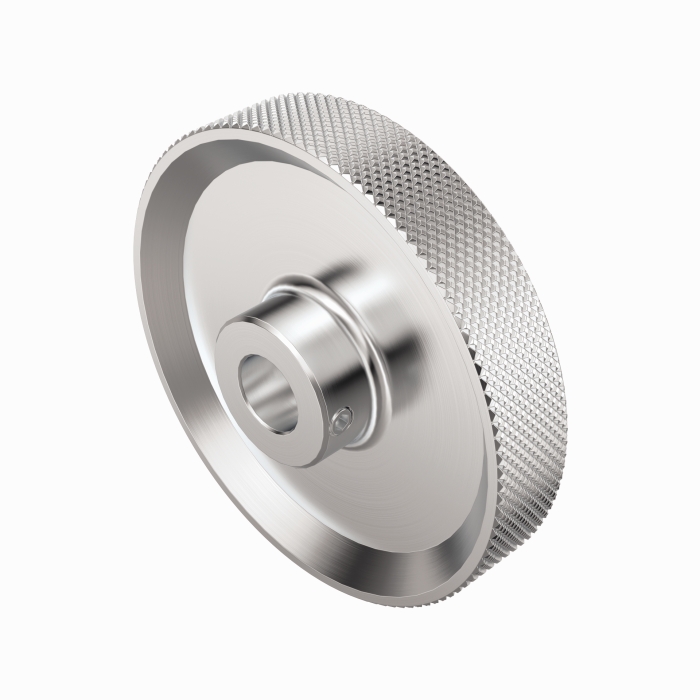

RA-MW-200-12-DK1-10
エンコーダ用アルミ測定ホイール（クロス刻み目）、円周0.2 m、幅12 mm、D = 10 mm |
100038302 |
|
RA-MW-200-12-PS1-10
エンコーダ用アルミ測定ホイール（スムースPU）、円周0.2 m、幅12 mm、D = 10 mm |
100038303 |
|
RA-MW-200-12-RT1-10
エンコーダ用アルミ測定ホイール（スタッドPU）、円周0.2 m、幅12 mm、D = 10 mm |
100038304 |
|
RA-MW-200-12-PC1-10
エンコーダ用アルミ測定ホイール（溝付きPU）、円周0.2 m、幅12 mm、D = 10 mm |
100038305 |
|
RA-MW-500-25-DK1-10
エンコーダ用アルミ測定ホイール（クロス刻み目）、円周0.5 m、幅25 mm、D = 10 mm |
100038314 |
|
RA-MW-500-25-PS1-10
エンコーダ用アルミ測定ホイール（スムースPU）、円周0.5 m、幅25 mm、D = 10 mm |
100038315 |
|
RA-MW-500-25-RT1-10
エンコーダ用アルミ測定ホイール（スタッドPU）、円周0.5 m、幅25 mm、D = 10 mm |
100038316 |
|
RA-MW-500-25-PC1-10
エンコーダ用アルミ測定ホイール（溝付きPU）、円周0.5 m、幅25 mm、D = 10 mm |
100038317 |
|
RA-MW-300-12-DK1-10
エンコーダ用アルミ測定ホイール（クロス刻み目）、円周0.3 m、幅12 mm、D = 10 mm |
100038306 |
|
RA-MW-300-12-PS1-10
エンコーダ用アルミ測定ホイール（スムースPU）、円周0.3 m、幅12 mm、D = 10 mm |
100038307 |
|
RA-MW-300-12-RT1-10
エンコーダ用アルミ測定ホイール（スタッドPU）、円周0.3 m、幅12 mm、D = 10 mm |
100038308 |
|
RA-MW-300-12-PC1-10
エンコーダ用アルミ測定ホイール（溝付きPU）、円周0.3 m、幅12 mm、D = 10 mm |
100038309 |
|

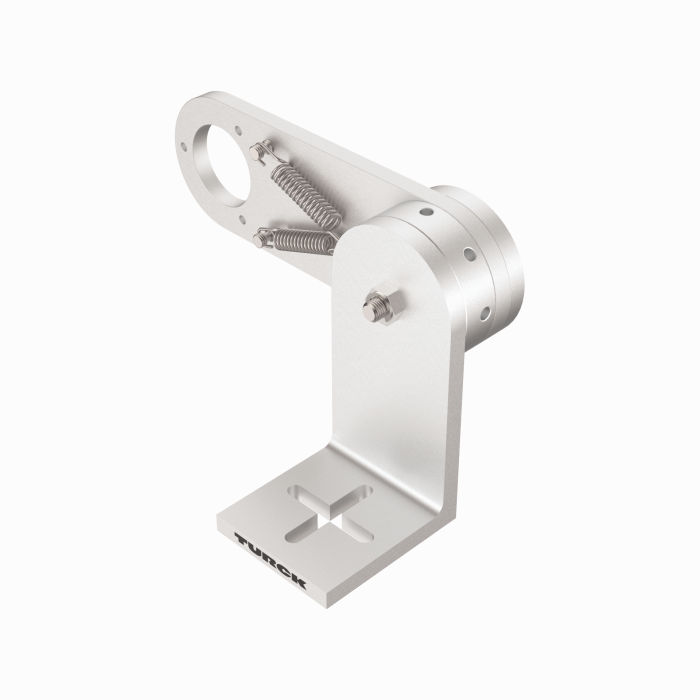

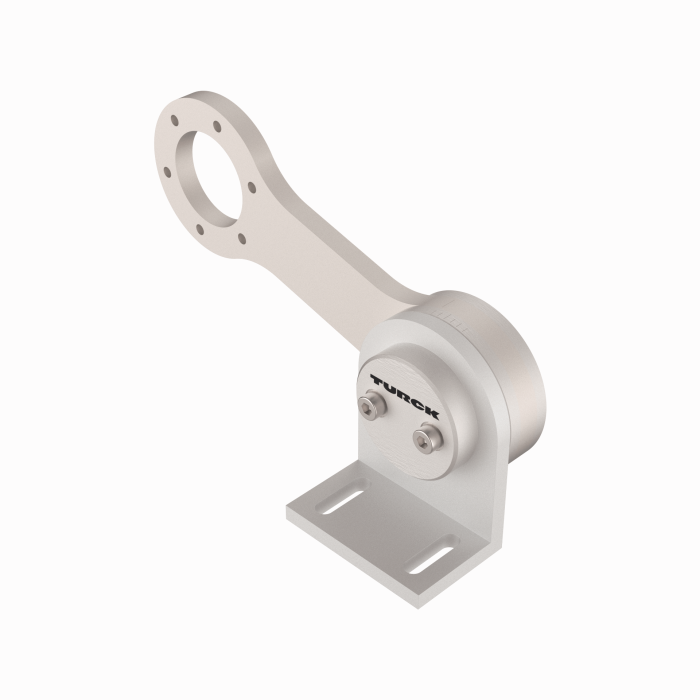

RA-SAB-15-36
エンコーダ用スプリングアーム（58 mmフランジ付き）、推奨接触圧15 N、最大接触圧30 N |
100038251 |
|
RA-SAB-30-36
エンコーダ用スプリングアーム（58 mmフランジ付き）、推奨接触圧30 N、最大接触圧40 N |
100038294 |
