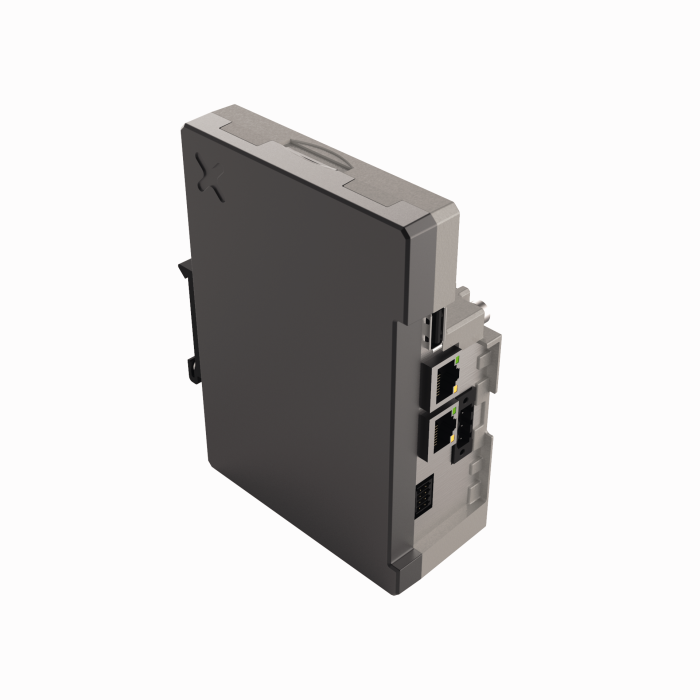

製品 TX700S-P3WV01
TX700 HMI/PLCシリーズ
シングルコアIOTゲートウェイ - CODESYS V3 PLCおよびWEB VISU
中型ハウジング、2 × RJ45イーサネット
注文番号: 100009353- 2つの別個のRJ45イーサネットポート（10/100 Mbit）
- シリアルインターフェース × 1（RS232、RS485、RS422）
- USBホストポート × 1
- SDカードスロット × 1
一般データ
| EAN | 4047101513066 |
| eCl@ss-Code (V5.1.4): | 27242302 -/- グラフィックパネル（ディスプレイおよびコンソール） |
| 関税表番号 | 85371091990 |
| 原産国 | IT |
| 重量 | 940 g |
技術データ
| 製品シリーズ | TX700 |
| デバイスタイプ | クラウドゲートウェイ、 制御 |
| 保護等級 | IP20 |
| インターフェース | RS232、 RS485、 2 × RJ45 |
| 無線インターフェース | オプションで拡張可能 |
| フィールドバスマスタ | PROFINET、 EtherNet/IP、 Modbus TCP、 Modbus RTU、 CANopen、 SAE J1939、 EtherCAT |
| フィールドバス | Modbus TCP、 Modbus RTU、 PROFINET |
| プログラミング | CODESYS V3 |
Data Sheets
| German | 360 KB |
| English | 359 KB |
| French | 360 KB |
| Spanish | 1626 KB |
| Czech | 361 KB |
| Dutch | 359 KB |
| Romanian | 359 KB |
| Russian | 1654 KB |
| Polish | 362 KB |
| Chinese | 385 KB |
| Turkish | 362 KB |
クイックスタートガイド
マニュアル
メーカーの自己宣言
構成ソフトウェア
構成ファイル
| CODESYSパッケージTX HMI/PLC（CODESYS v3.5.19.20以上） | 7534 KB |
| CODESYSパッケージTX HMI/PLC（CODESYS v3.5.18.30以上） | 8197 KB |
| CODESYSパッケージTX HMI/PLC（CODESYS v3.5.16.30以上） | 6826 KB |
| GSDMLファイル | 11 KB |
| EDSファイル | 6 KB |
製品概要
認証/宣言
CAD STPファイル
CADファイル
取付具
|
TX-LTE-WLAN
LTE/UMTS/GSM、Wi-Fi、GNSS対応のプラグインLTEおよびWi-Fiモデム |
100025179 |
機能アクセサリ
|
TX-IO-XX03
プラグインI/Oモジュール — 20 DI、12 DO、4 AI（U/I/RTD/TC）、4 AO（U/I） |
6828201 |
|
TX-IO-DX06
プラグインI/Oモジュール — 8 DI、6 DO、1リレー出力（NO） |
6828203 |
|
TX-EXTEND
TX-IO-XX03モジュールを使用するための機械的調整用プラグイン拡張モジュール |
100004786 |
|
TX-DP-S
プラグインPROFIBUS DPスレーブ用インターフェース、9ピンSUB-Dメスコネクタ |
100010167 |
|
TX-CAN
プラグインCANopenインターフェース、9ピンSUB-Dオスコネクタ |
6828210 |
|
TX-RS485
RS485/RS422用プラグインインターフェース、9ピンSUB-Dメスコネクタ |
100002598 |
|
|
TX-RS232
RS232用プラグインインターフェース、9ピンSUB-Dメスコネクタ |
100002599 |
|
TX-PSC
TX HMIデバイス用電源プラグ |
100002938 |
接続アクセサリ — ネットワーク
|
RJ45S-RJ45S-4422-2M | 6635218 |
