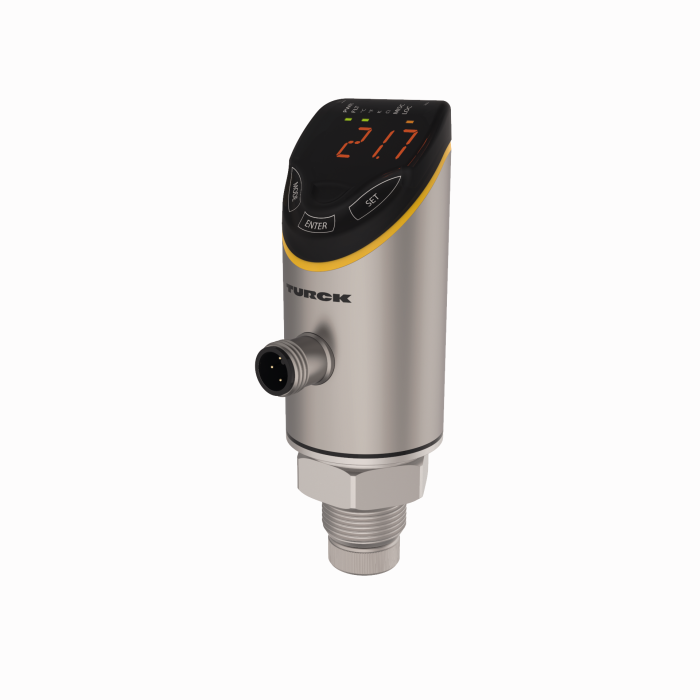

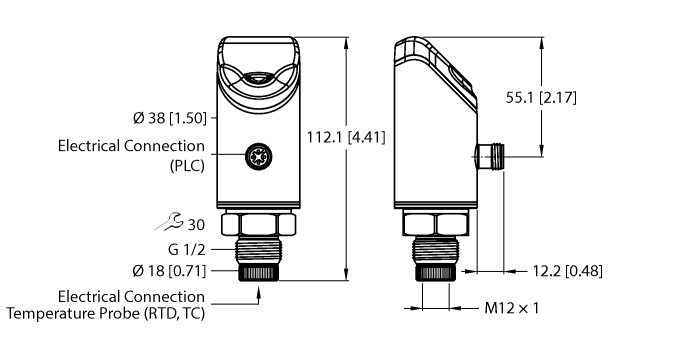

製品 TS720-LI2UPN8-H1141
温度検出
電流出力または電圧出力PNP/NPNトランジスタスイッチング出力付き
注文番号: 100003640- TP製品シリーズのセンサを接続するためのプロセッサユニット
- 自動プローブ検出
- 4桁2色（赤/緑）、12セグメントディスプレイ、180 °反転可能
- ハウジング上部は340 °回転可能
- 以下の温度センサに対応：
- 測温抵抗体（RTD）— Pt100（2、3、4線）— Pt1000（2、3、4線）
- 熱電対（TC）—タイプK、B、E、J、N、R、S、T
- 17～33 VDC
- NO/NC接点、PNP/NPN出力、アナログ出力（電流/電圧）、IO-Link
- さまざまなIO-Linkマッピングプロファイルを選択できます
一般データ
| EAN | 4047101482966 |
| eCl@ss-Code (V5.1.4): | 27200206 -/- トランスデューサー（温度） |
| 関税表番号 | 90251900900 |
| 原産国 | DE |
| 重量 | 293 g |
技術データ
| 検出タイプ | 接触型 |
| 設計 | ディスプレイ付き（外部プローブ） |
| 動作電圧 | 17…33 VDC |
| 電気出力 | デジタル出力、 電流出力（3線式）、 電圧出力（3線式）、 IO-Link |
| 電圧出力 | 0～10 V |
| 電流出力 | 4～20 mA |
| 通信プロトコル | IO-Link |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | ステンレス/樹脂、1.4404（AISI 316L）Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5 |
| 周囲温度 | -40…+80 °C |
| 保護等級 | IP66/IP67/IP69K |
| 認証 | CE、 cULus |
Data Sheets
| German | 1884 KB |
| English | 1883 KB |
| French | 1886 KB |
| Spanish | 1485 KB |
| Czech | 1885 KB |
| Dutch | 1883 KB |
| Romanian | 1886 KB |
| Russian | 1893 KB |
| Polish | 1887 KB |
| Chinese | 1977 KB |
| Turkish | 1885 KB |
クイックスタートガイド
マニュアル
| スマートセンサプロファイルなしのバージョン（2023年9月製造分まで） | 1478 KB |
| スマートセンサプロファイル付きバージョン（2023年10月以降製造） | 1733 KB |
| IO-Link - シンプル、一貫性のある、効率的 | 1266 KB |
構成ソフトウェア
構成ファイル
製品概要
認証/宣言
IO-Linkパラメータ
取付具
|
FAS-6-1.4404
標準温度センサTP206用スタビライザ |
100018063 |
|

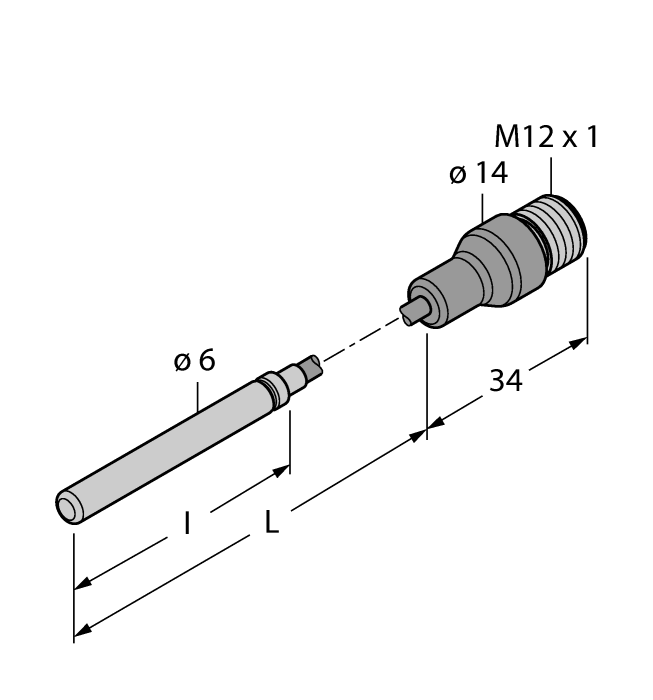

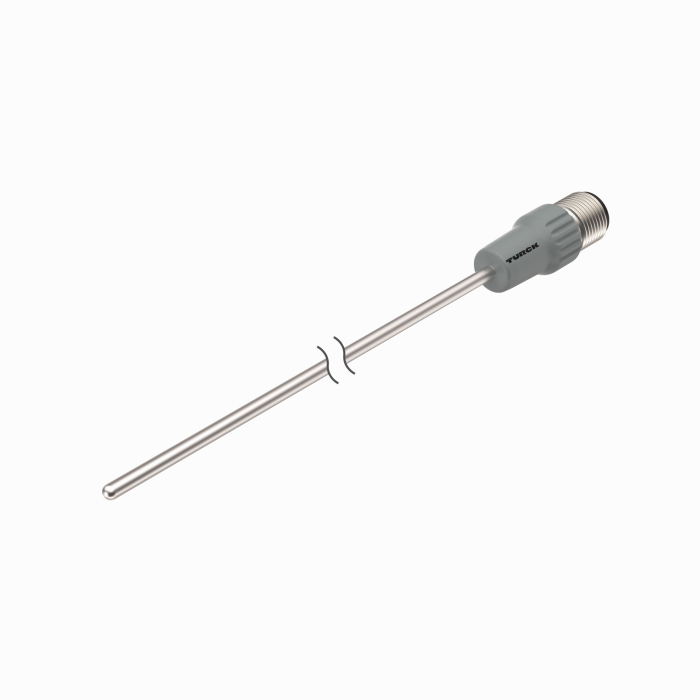

TP-206A-CF-H1141-L100
temperature detector for liquid and gaseous media |
9910475 |
|
TP-206A-CF-H1141-L150
temperature detector for liquid and gaseous media |
9910476 |
|
|
TP-206A-CF-H1141-L200
temperature detector for liquid and gaseous media |
9910477 |
|
|
TP-206A-CF-H1141-L300
temperature detector for liquid and gaseous media |
9910478 |
|

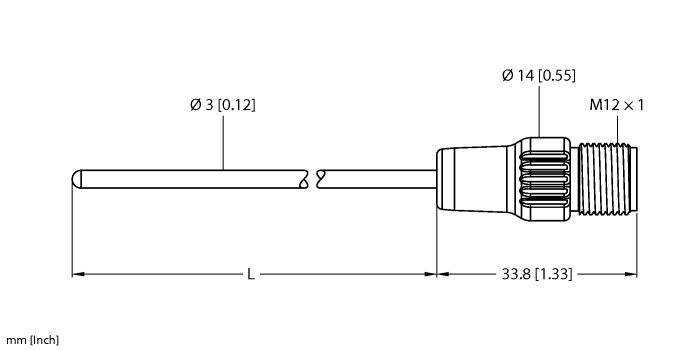

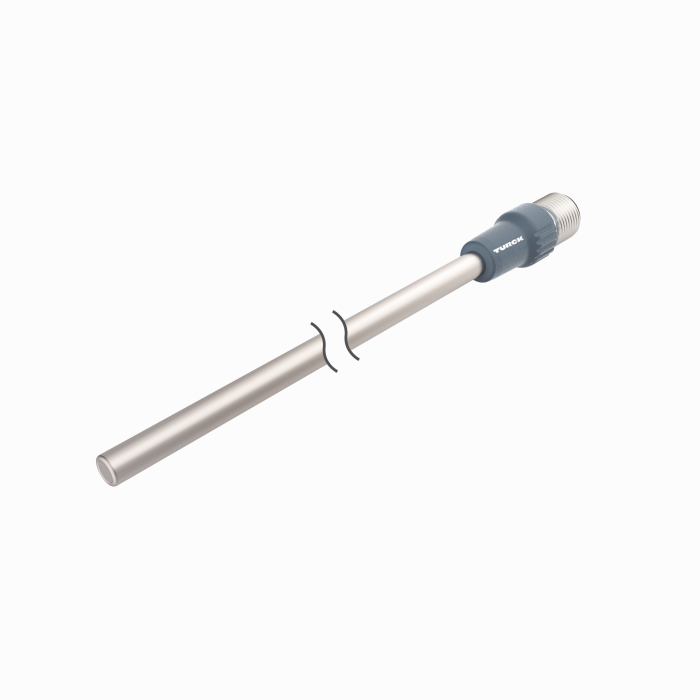

TP-203A-CF-H1141-L100
temperature detector for liquid and gaseous media |
9910402 |
|
|
TP-203A-CF-H1141-L150
temperature detector for liquid and gaseous media |
9910403 |
|
|
TP-203A-CF-H1141-L200
temperature detector for liquid and gaseous media |
9910482 |
|
|
TP-203A-CF-H1141-L300
temperature detector for liquid and gaseous media |
9910474 |
|

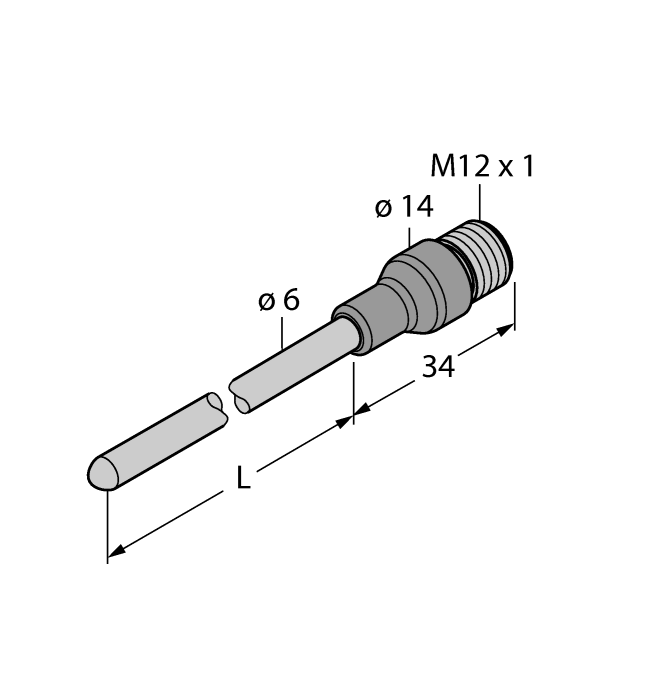

TP-306A-CF-H1141-L1000
temperature detector for liquid and gaseous media |
9910479 |
|
|
TP-306A-CF-H1141-L2000
temperature detector for liquid and gaseous media |
9910480 |
|
|
TP-306A-CF-H1141-L5000
temperature detector for liquid and gaseous media |
9910481 |
|

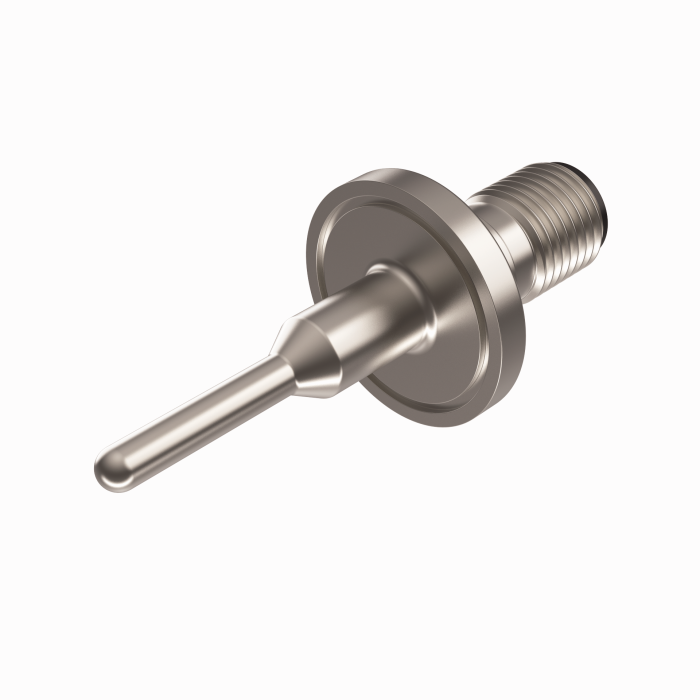

TP-504A-TRI3/4-H1141-L035
temperature detector for liquid and gaseous media |
9910429 |
|
|
TP-504A-TRI3/4-H1141-L100
temperature detector for liquid and gaseous media |
9910430 |
|

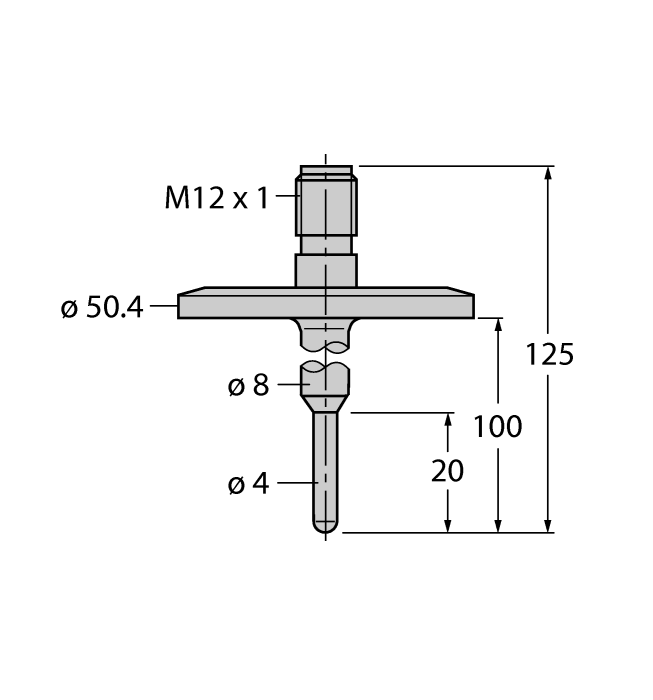

TP-504A-TRI1.5-H1141-L100
temperature detector for liquid and gaseous media |
9910860 |
|

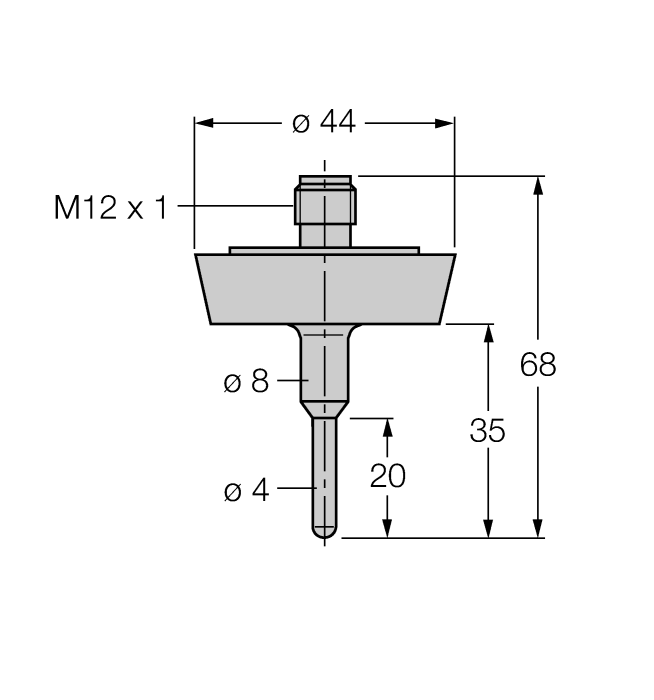

TP-504A-DN25K-H1141-L035
temperature detector for liquid and gaseous media |
9910431 |
|
TP-504A-DN25K-H1141-L100
temperature detector for liquid and gaseous media |
9910432 |
|
TP-206KK1-CF-H1141-L100
temperature detector for liquid and gaseous media |
100017085 |
|
|
TP-206KK1-CF-H1141-L150
temperature detector for liquid and gaseous media |
100017084 |
|
|
TP-206KK1-CF-H1141-L200
temperature detector for liquid and gaseous media |
100017083 |
|
|
TP-206KK1-CF-H1141-L500
temperature detector for liquid and gaseous media |
100017082 |
|

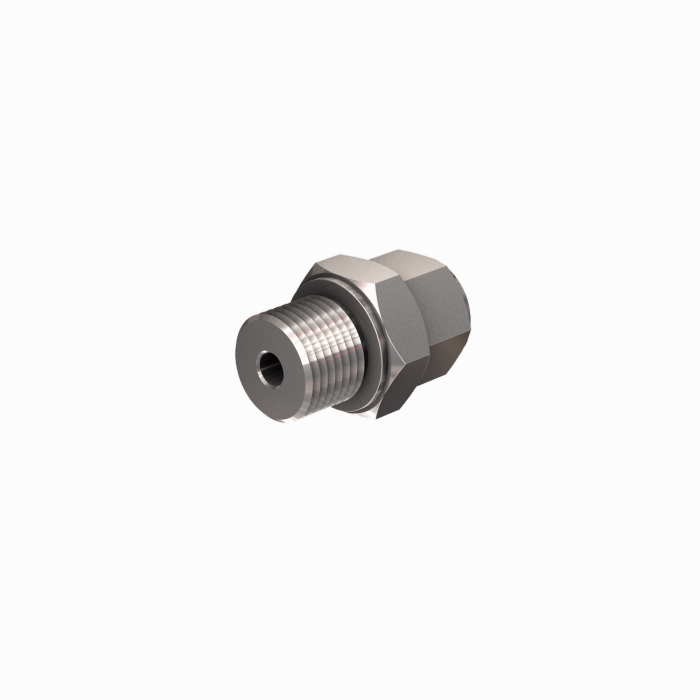

CF-M-3-G1/8-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径3 mm、プロセス接続G1/8”オスねじ |
9910405 |
|
CF-M-3-G1/4-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径3 mm、プロセス接続G1/4”オスねじ |
9910407 |
|

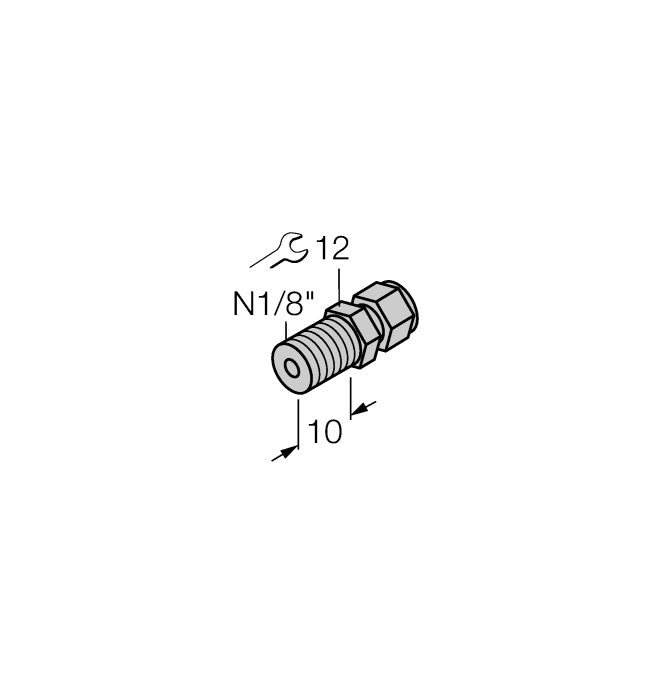

CF-M-3-N1/8-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径6 mm、プロセス接続1/8” NPTオスねじ |
9910406 |
|

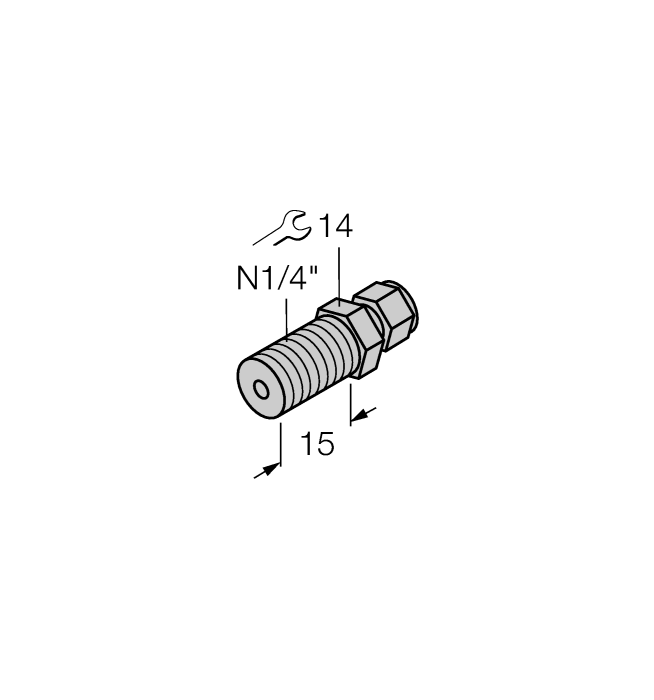

CF-M-3-N1/4-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径3 mm、プロセス接続1/4” NPTオスねじ |
9910408 |
|
CF-M-6-G1/4-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径6 mm、プロセス接続G1/4”オスねじ |
9910483 |
|

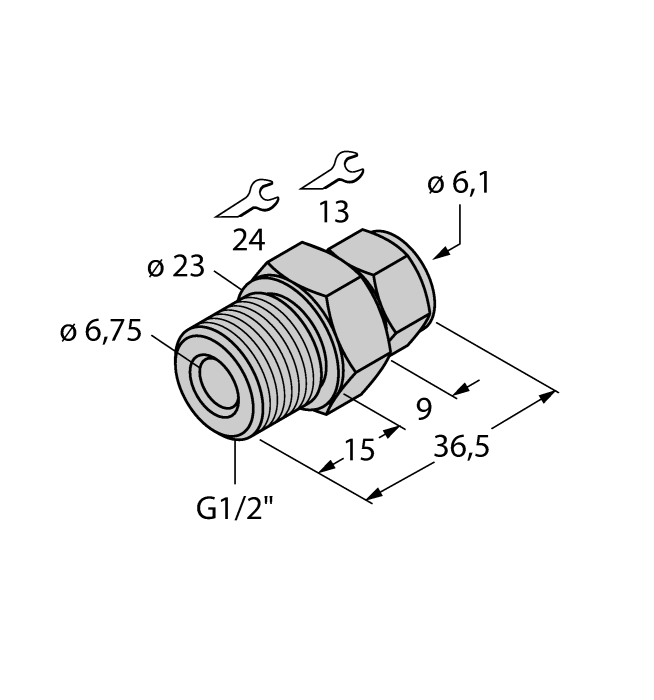

CF-M-6-G1/2-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径6 mm、プロセス接続G1/2”オスねじ |
9910530 |
|
|
CF-M-6-N1/4-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径6 mm、プロセス接続1/4” NPTオスねじ |
9910484 |
|

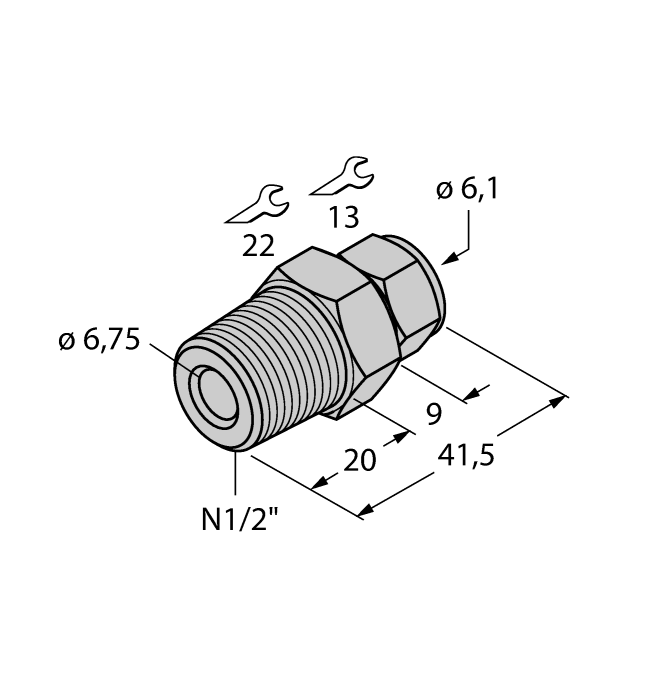

CF-M-6-N1/2-A4
温度センサの直接取り付け用フレアレス管継手、センサ直径6 mm、プロセス接続1/2” NPTオスねじ |
9910529 |
|

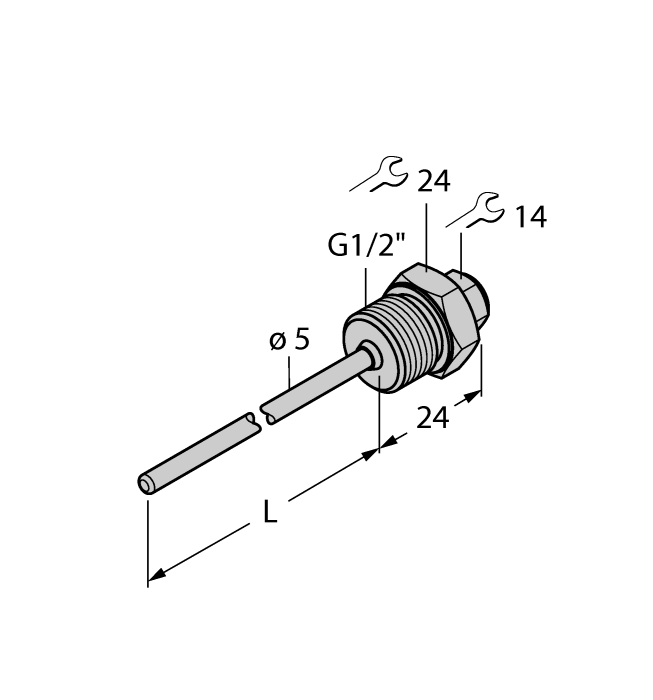

THW-3-G1/2-A4-L050
温度センサを取り付けるための保護チューブ、センサ直径3 mm、プロセス接続G1/2”外部ねじ、浸漬長50 mm |
9910443 |
|
|
THW-3-G1/2-A4-L100
温度センサを取り付けるための保護チューブ、センサ直径3 mm、プロセス接続G1/2”外部ねじ、浸漬長100 mm |
9910444 |
|
|
THW-3-G1/2-A4-L200
温度センサを取り付けるための保護チューブ、センサ直径3 mm、プロセス接続G1/2”外部ねじ、浸漬長200 mm |
9910487 |
|
|
THW-3-G1/2-A4-L250
温度センサを取り付けるための保護チューブ、センサ直径3 mm、プロセス接続G1/2”外部ねじ、浸漬長250 mm |
9910446 |
|
|
TP-306A-CF-H1141-L5500
temperature detector for liquid and gaseous media |
100024018 |
|

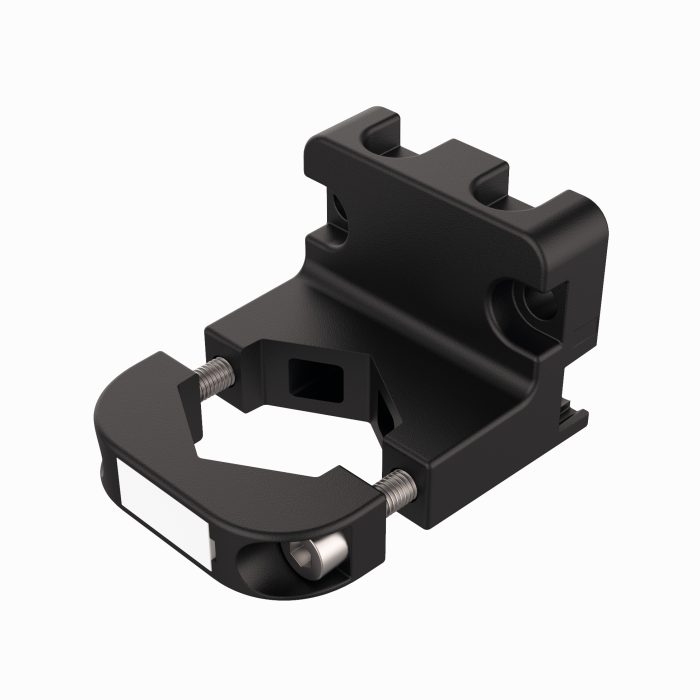

FAM-30-PA66
取り付けブラケット、可変レンチサイズ24～30 mm、取り外し可能なラベリング用プレート20 × 9 mm |
100018384 |
|
|
TP-206KK1-CF-H1141-L1000
temperature detector for liquid and gaseous media |
100034627 |
|

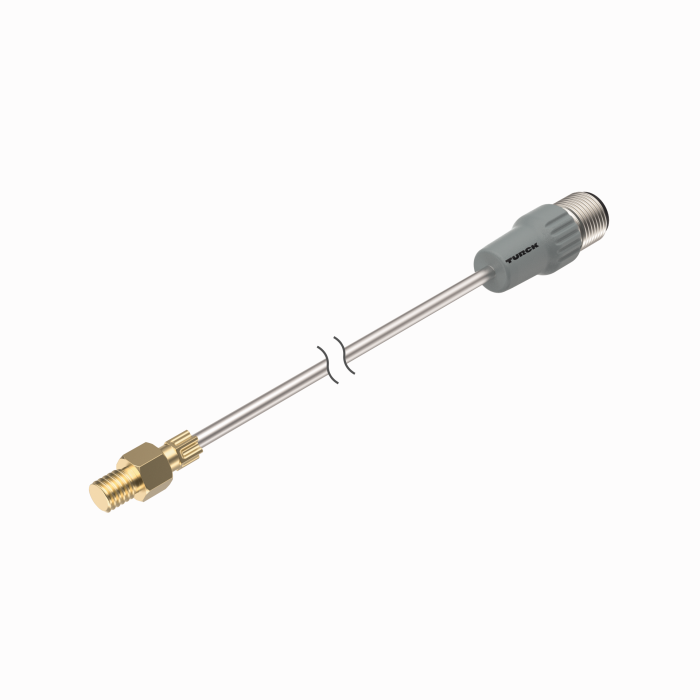

TP-203A-M6-H1141-L100-I7
temperature detector for liquid and gaseous media |
100041106 |
|
TP-203KK1-CF-H1141-L150
temperature detector for liquid and gaseous media |
100045292 |
|
|
TP-504A-TRI1.5-H1141-L100/S3645
temperature detector for liquid and gaseous media |
100048143 |
|
TP-201.5A-CF-H1141-L100
temperature detector for liquid and gaseous media |
100048177 | |
|
|
THW-3-G1/2-A4-L086
温度センサを取り付けるための保護チューブ、センサ直径3 mm、プロセス接続G1/2″外部ねじ、浸漬長86 mm |
100050343 |
接続アクセサリ
|

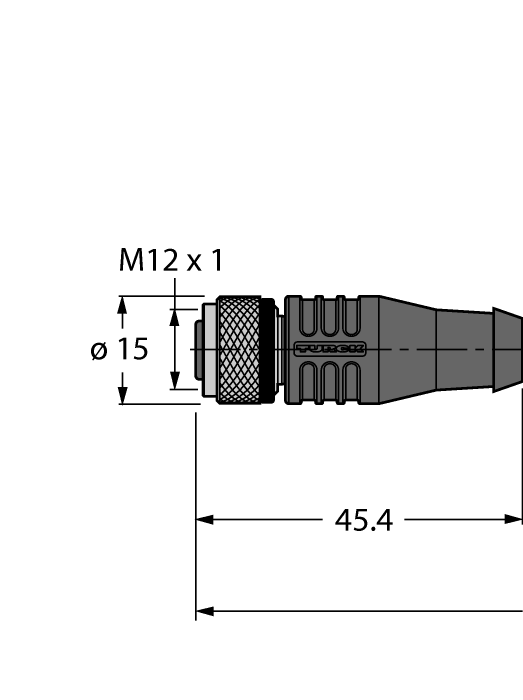

RKC4.4T-2-RSC4.4T/TEL
延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PVC、黒、cULus承認 |
6625208 |
|
|
RKC4.4T-2-RSC4.4T/TXL
延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認 |
6625608 |
|
HT-WAK4-2-HT-WAS4/S2430
耐高温延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PTFE、白 |
8038668 |
|

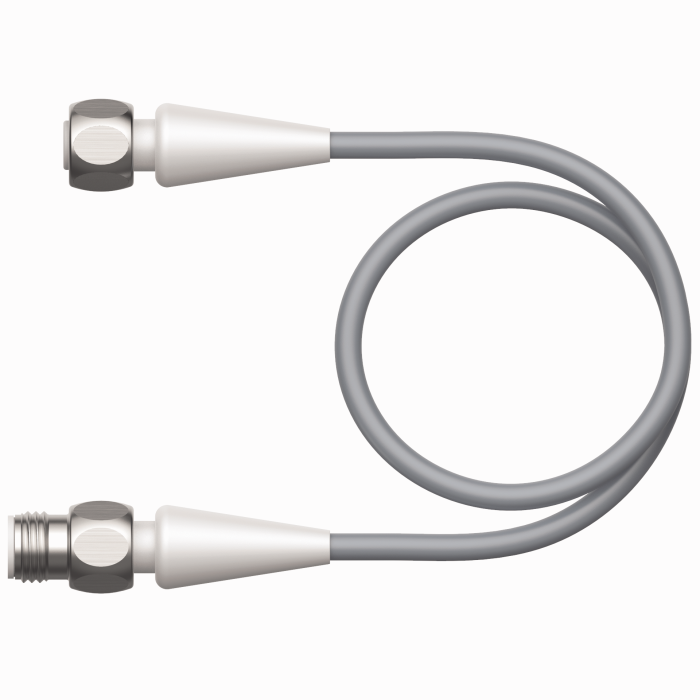

RKH4.4-2-RSH4.4/TFG
食品および飲料用延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：TPE、グレー、認証：Ecolab、FDA |
6933472 |
