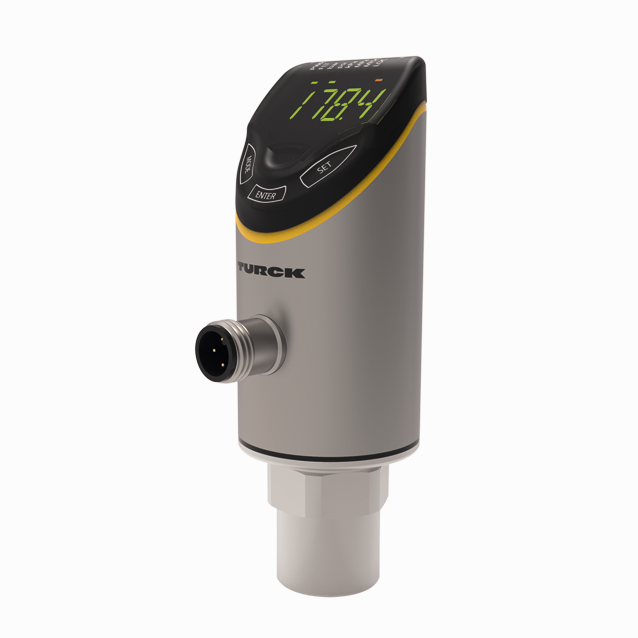

製品 PS510-25V-02-2UPN8-H1141

圧力センサ

相対圧力：-1～25 bar

注文番号: 100001696

4桁2色（赤/緑）、12セグメントディスプレイ、180 °反転可能
プロセス接続取り付け後、ハウジングが回転可能

金属製測定セル
圧力範囲：-1～25 bar（相対）

DC 18～33 V
NO/NC接点、PNP/NPN出力、IO-Link SSP4.1.1

プロセス接続：1/4″NPT-18メスネジ
コネクタデバイス、M12 × 1

Hide All Open All

仕様
ダウンロード
アクセサリ

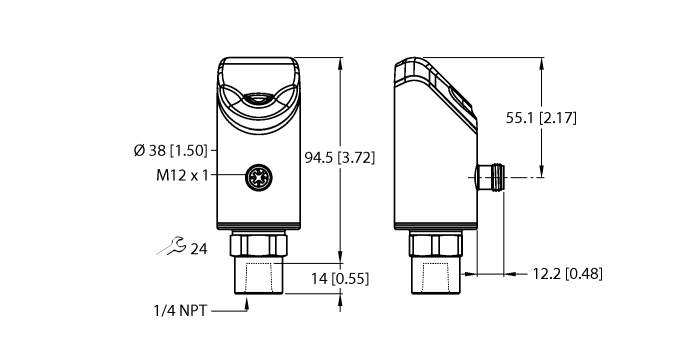

CAD

一般データ

EAN	4047101554885
eCl@ss-Code (V5.1.4):	27200614 -/- ピエゾ抵抗センサ（絶対および相対圧力）
関税表番号	90262020000
原産国	DE
重量	290 g

技術データ

設計	ディスプレイ付き
配管接続	1/4″ NPT-18メスネジ
圧力タイプ	相対圧力
測定圧力範囲bar	-1…25 bar
測定圧力範囲psi	-14.5…362.59 psi
動作電圧	18…33 VDC
電気出力	2 × スイッチング出力、 IO-Link
通信プロトコル	IO-Link
電気的接続	コネクタ, M12 × 1
ハウジング材質	ステンレス/樹脂、1.4404（AISI 316L）Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5
材質（接触式）	ステンレススチール1.4404（AISI 316L）/1.4542（AISI 630）
中間値温度	-40…+80 °C
周囲温度	-40…+80 °C
保護等級	IP66/IP67/IP69K
認証	CE、計量認定（RUS）、 cULus

Data Sheets

German	931 KB
English	930 KB
French	931 KB
Spanish	931 KB
Czech	932 KB
Dutch	930 KB
Romanian	931 KB
Russian	1030 KB
Polish	932 KB
Chinese	1022 KB
Turkish	931 KB

クイックスタートガイド

スマートセンサプロファイルなしのバージョン	1576 KB
スマートセンサプロファイルありのバージョン	2683 KB

マニュアル

スマートセンサプロファイルなしのバージョン	1046 KB
スマートセンサプロファイルありのバージョン	1301 KB
IO-Link - シンプル、一貫性のある、効率的	1266 KB

構成ソフトウェア

Turck Automation Suite TAS

構成ファイル

スマートセンサプロファイルを使用しないPS+ IODD	6064 KB
スマートセンサプロファイルを使用するPS+ IODD	5747 KB

製品チラシ

PS+工業用圧力センサ	1647 KB

製品概要

圧力センサの概要	1072 KB

認証

cULus – E183243	281 KB
EU DoC/UKCA	142 KB

Datenblätter Archiv

データシート、スマートセンサプロファイル（SSP）なし	10320 KB

IO-Linkパラメータ

IO-Linkパラメータ（スマートセンサプロファイルなし）	299 KB

取付具

	FAM-30-PA66 取り付けブラケット、可変レンチサイズ24～30 mm、取り外し可能なラベリング用プレート20 × 9 mm	100018384

接続アクセサリ

	WKC4.4T-2-RSC4.4T/TXL 延長ケーブル、M12メスコネクタ、アングル、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625640
	WKC4.4T-2/TXL 接続ケーブル、M12メスコネクタ、アングル、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625515

機能アクセサリ

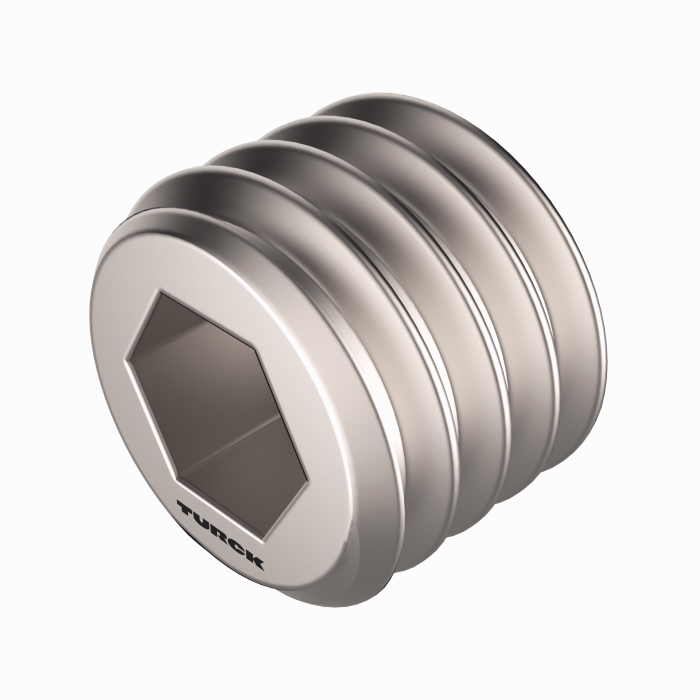

	PAM-P3 減衰要素。測定セルを圧力ピークから保護	100004416
	USB-2-IOL-0002 USB対応IO-Linkマスタ	6825482
