製品 PS310-1V-03-LI2UPN8-H1141

圧力センサ

相対圧力：-1～1 bar

注文番号: 100001498

4桁2色（赤/緑）、12セグメントディスプレイ、180 °反転可能
プロセス接続取り付け後、ハウジングが回転可能

セラミック測定セル

DC 18～33 V
NO/NC接点、PNP/NPN出力、アナログ出力（電流/電圧）、IO-Link

プロセス接続：1/4" NPTオスネジ
プラグインデバイス、M12 × 1

Hide All Open All

仕様
ダウンロード
アクセサリ

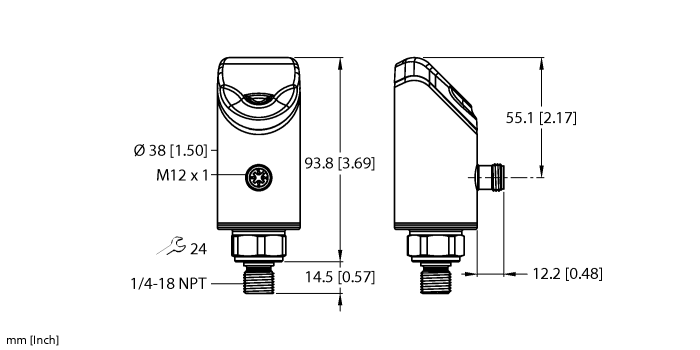

CAD

一般データ

EAN	4047101555714
eCl@ss-Code (V5.1.4):	27200614 -/- ピエゾ抵抗センサ（絶対および相対圧力）
関税表番号	90262020000
原産国	DE
重量	291 g

技術データ

設計	ディスプレイ付き
配管接続	1/4″ NPT-18オスネジ
圧力タイプ	相対圧力
測定圧力範囲bar	-1…1 bar
測定圧力範囲psi	-14.5…14.5 psi
動作電圧	18…33 VDC
電気出力	デジタル出力、電流出力（3線式）、電圧出力（3線式）、 IO-Link
電圧出力	0～10 V
電流出力	4～20 mA
通信プロトコル	IO-Link
電気的接続	コネクタ, M12 × 1
ハウジング材質	ステンレス/樹脂、1.4404（AISI 316L）Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5
材質（接触式）	ステンレス鋼1.4404（AISI 316L）、Al₂O₃、FKM
中間値温度	-30…+80 °C
周囲温度	-40…+80 °C
保護等級	IP66/IP67/IP69K
認証	CE、計量認定（RUS）、 cULus

Data Sheets

German	940 KB
English	939 KB
French	940 KB
Spanish	940 KB
Czech	941 KB
Dutch	940 KB
Romanian	940 KB
Russian	1042 KB
Polish	941 KB
Chinese	1027 KB
Turkish	940 KB

クイックスタートガイド

PS310/PS311/PS510圧力センサ	1576 KB

マニュアル

PS310/510 – 取扱説明書	1046 KB
IO-Link - シンプル、一貫性のある、効率的	1266 KB

構成ソフトウェア

Turck Automation Suite TAS

構成ファイル

PS+ IODD	606 KB

製品チラシ

PS+工業用圧力センサ	1647 KB

製品概要

圧力センサの概要	1072 KB

認証

cULus – E183243	281 KB
EU DoC/UKCA	142 KB

IO-Linkパラメータ

PS310/510 – IO-Linkパラメータ	299 KB

取付具

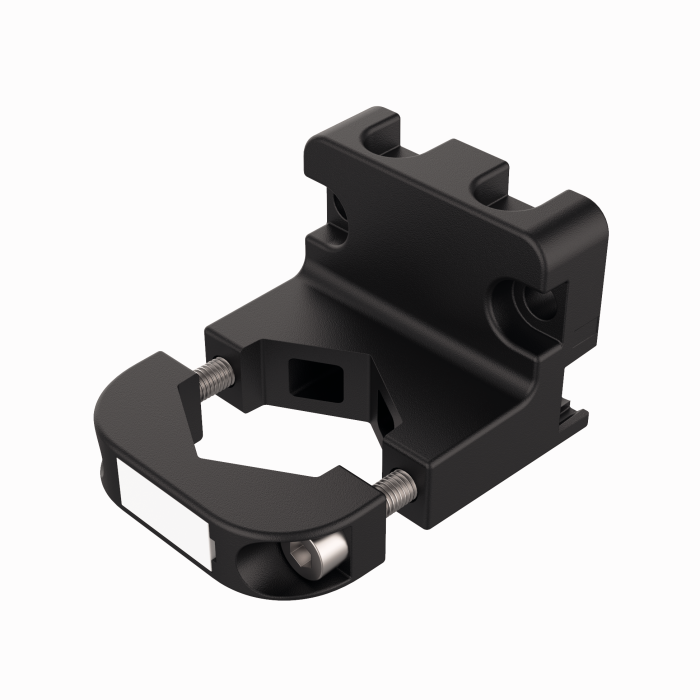

	FAM-30-PA66 取り付けブラケット、可変レンチサイズ24～30 mm、取り外し可能なラベリング用プレート20 × 9 mm	100018384

接続アクセサリ

	WKC4.4T-2-RSC4.4T/TXL 延長ケーブル、M12メスコネクタ、アングル、4ピン - M12オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625640

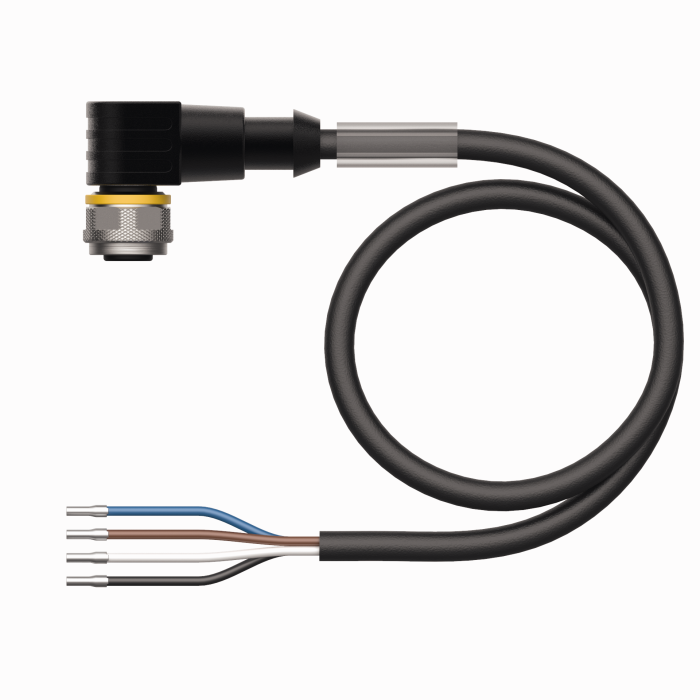

	WKC4.4T-2/TXL 接続ケーブル、M12メスコネクタ、アングル、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625515

機能アクセサリ

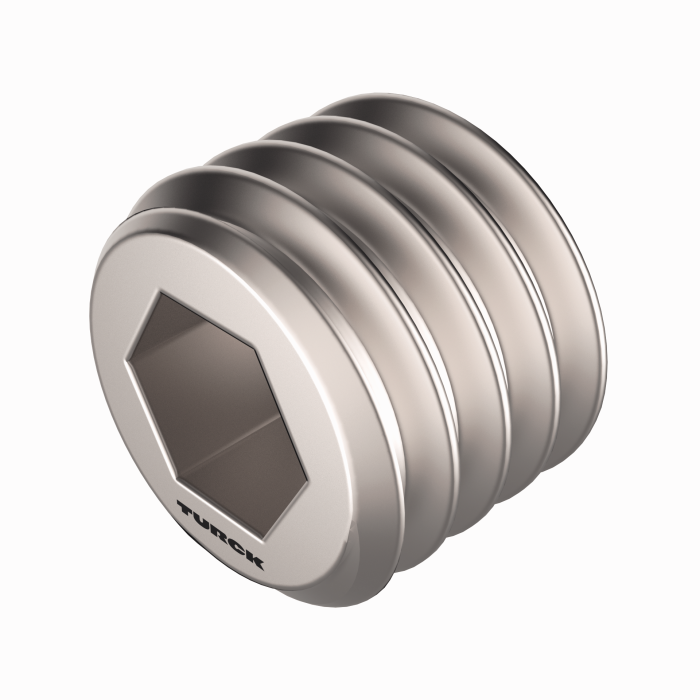

	PAM-P3 減衰要素。測定セルを圧力ピークから保護	100004416
	USB-2-IOL-0002 USB対応IO-Linkマスタ	6825482
