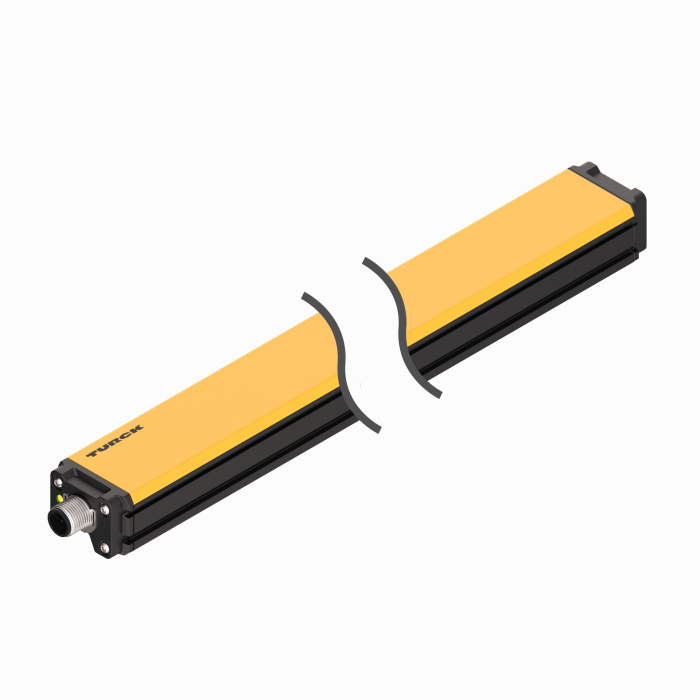

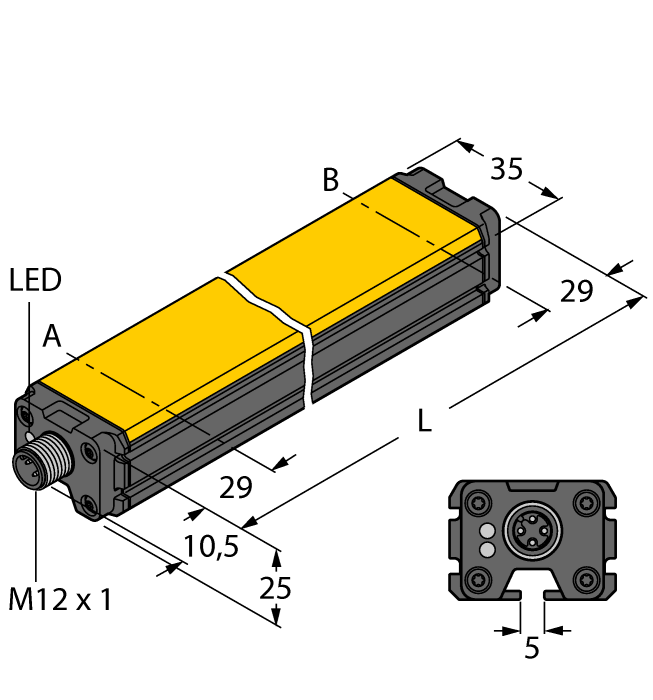

製品 LI2000P0-Q25LM0-ELIU5X3-H1151
電磁誘導型リニア位置センサ
注文番号: 100001320- 直方体、アルミニウム/樹脂
- 多様な据付が可能
- LEDによる測定範囲表示
- 電磁干渉に耐性
- 非検出部分が極めて狭い
- 解像度、16ビット
- DC-4線式、DC 15～30 V
- アナログ出力
- プログラマブルな測定範囲
- 0～10 Vおよび4～20 mA、冗長性によってマシンの安全性を向上可能
- M12 × 1コネクタ、5ピン
一般データ
| EAN | 4047101451184 |
| eCl@ss-Code (V5.1.4): | 27270702 -/- 誘導型リニア位置センサー |
| 関税表番号 | 90318020000 |
| 原産国 | DE |
| 重量 | 2560 g |
技術データ
| 設計 | プロファイル |
| 測定原理 | 誘導型 |
| 測定範囲 | 2000 mm [78.74 in] |
| 動作電圧 | 15…30 VDC |
| 出力機能 | アナログ出力 |
| 電圧出力 | 0～10 V |
| 電流出力 | 4～20 mA |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | アルミニウム/樹脂、PA6-GF30、陽極酸化 |
| 周囲温度 | -25…+70 °C |
| 保護等級 | IP66/IP67 |
取付具
|
P1-LI-Q25L
リニア位置センサLI-Q25L用のガイド付き位置決めエレメント、センサの溝に挿入済み |
6901041 |
|
P2-LI-Q25L
リニア位置センサLI-Q25L用のフローティング位置決めエレメント、センサまでの公称距離1.5 mm、最大5 mmの距離または最大4 mmのズレ許容範囲でリニア位置センサとペアリング。 |
6901042 |
|
P3-LI-Q25L
Li-Q25Lリニア位置センサ用のフローティング位置決めエレメント、オフセット90で動作可能、センサまでの公称距離1.5 mm、最大5 mmの距離でリニア位置センサとペアリング、最大4 mmのズレ許容範囲 |
6901044 |
|
P7-LI-Q25L
リニア位置センサLI-Q25L用のガイド付き位置決めエレメント、ボールジョイントなし |
6901087 |
|

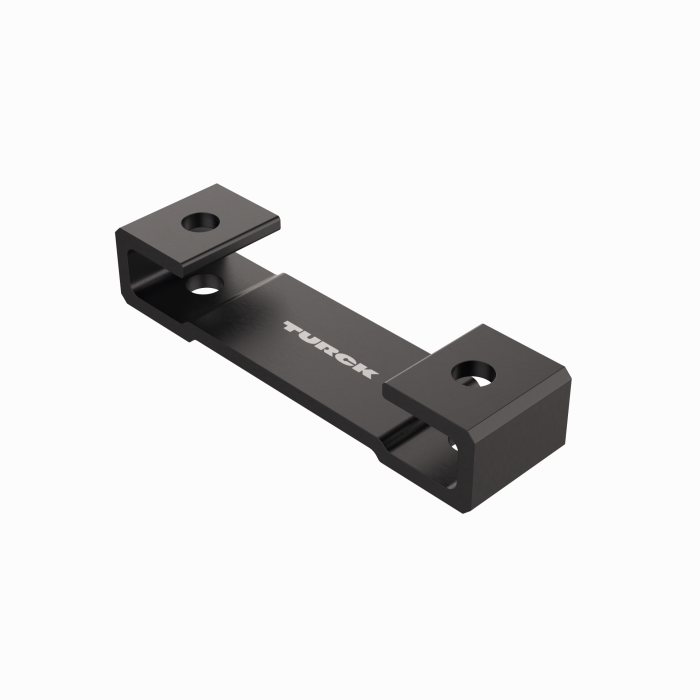

M1-Q25L
リニア位置センサLI-Q25L用取り付け脚、材質：アルミニウム、2個/袋 |
6901045 |
|

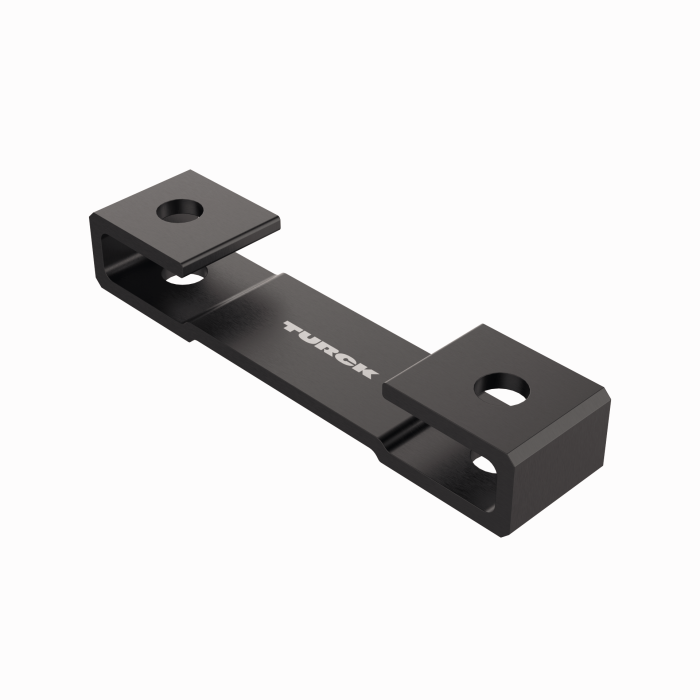

M2-Q25L.
リニア位置センサLI-Q25L用取り付け脚、材質：アルミニウム、2個/袋 |
6901046 |
|

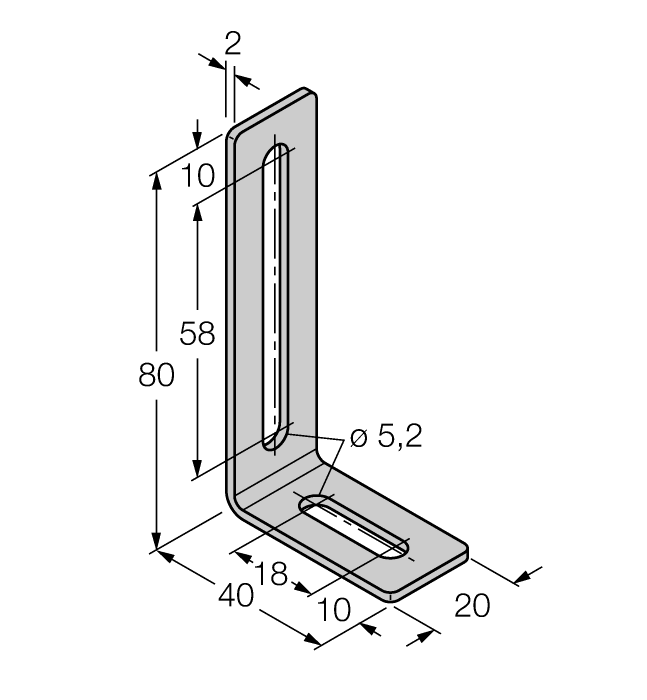

M4-Q25L
リニア位置センサLI-Q25L用取り付けブラケットおよびスライドブロック、材質：ステンレス鋼、2個/袋 |
6901048 |
|

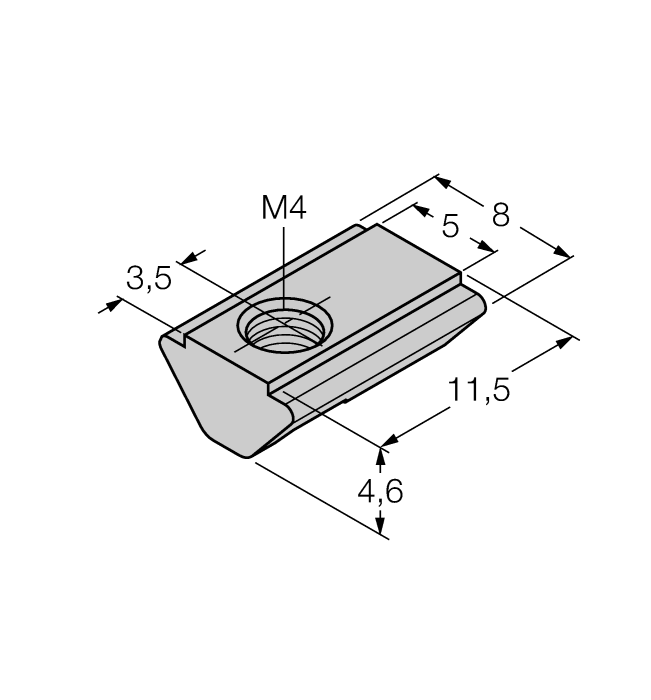

MN-M4-Q25
LI-Q25Lの裏面プロファイル用M4ネジ付きスライドブロック、材料：亜鉛メッキ鋼、10個入りバッグ |
6901025 |
|

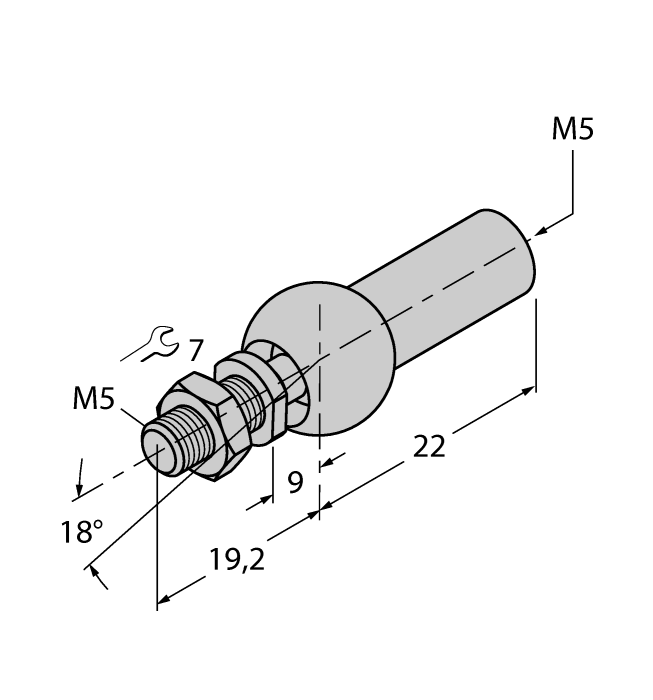

AB-M5
ガイド付き位置決めエレメント用軸方向ジョイント |
6901057 |
|
|
ABVA-M5
Axial joint for guided positioning element, stainless steel |
6901058 |
|

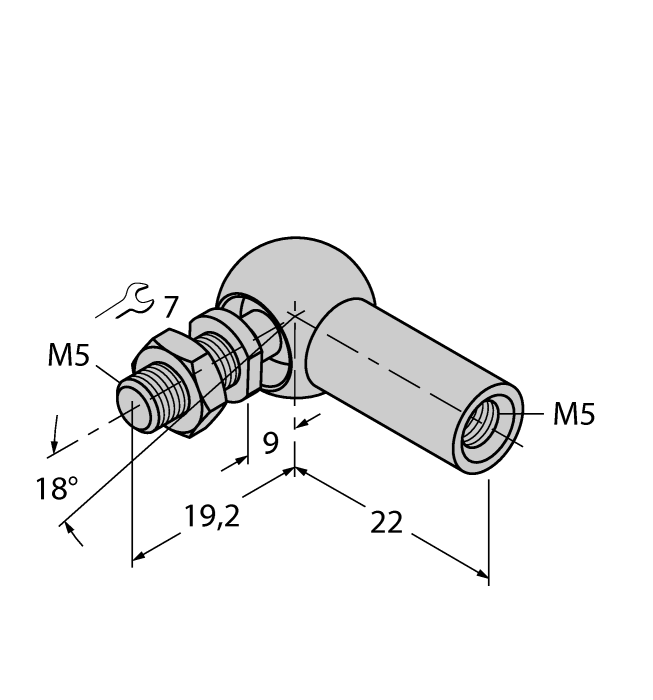

RBVA-M5
Angle joint for guided positioning element, stainless steel |
6901059 |
機能アクセサリ
|
TX1-Q20L60
誘導エンコーダ、直線位置角度、超音波および静電容量センサ |
6967114 |
