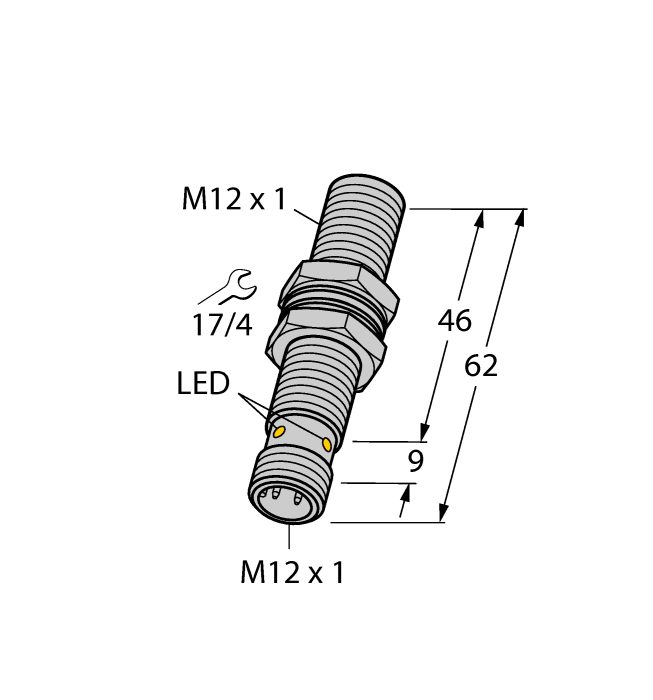

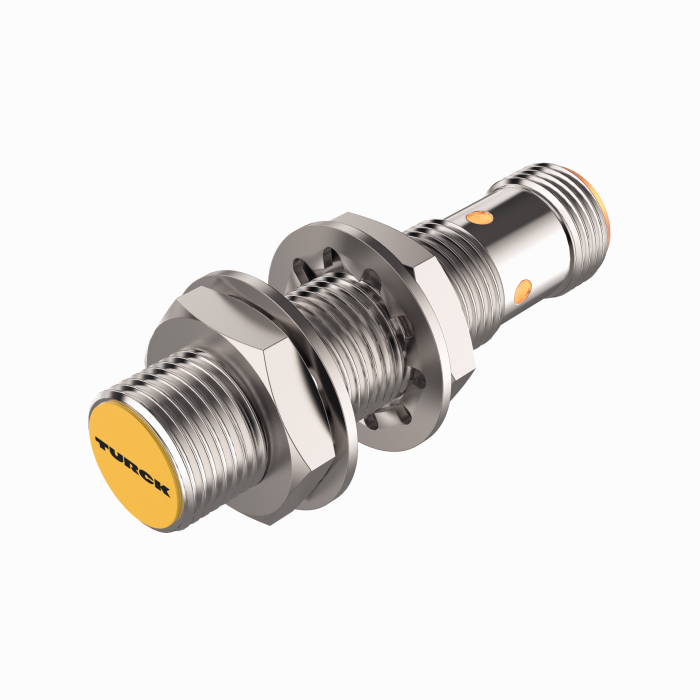

製品 BI3-M12-IOLU69X2-H1141

誘導型近接センサ

アナログ出力およびIO-Link通信付き

注文番号: 100001075

M12 × 1ネジ付きチューブ
クロームメッキ真鍮

IO-Link v1.1または標準I/Oを経由する設定および通信
12ビットIO-Link処理データにおける調整可能な距離の値
2つのティーチポイントを介して構成可能な切り替えポイント
出力の切り替えを自由に設定可能
最大32バイトメモリを経由する識別
範囲を調整可能な温度モニタリング

4線式、DC15～30V
アナログ出力、0～10 V (2～10 Vパラメータ設定可能)
M12 x 1コネクタ

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101447347
eCl@ss-Code (V5.1.4):	27270802 -/- 誘導型距離センサー
関税表番号	85365019000
原産国	DE
重量	36 g

技術データ

設計	円柱型
構造サイズ	M12 x 1
測定範囲	0.2…3 mm
取り付け条件	フラッシュ
動作電圧	15…30 VDC
出力機能	PNP/NPN、アナログ出力
電圧出力	0～10 V
通信プロトコル	IO-Link
電気的接続	コネクタ, M12 × 1
ハウジング材質	金属、CuZn、クロームメッキ
周囲温度	-25…+70 °C
保護等級	IP67

Data Sheets

German	1325 KB
English	1325 KB
French	1326 KB
Spanish	1325 KB
Czech	1325 KB
Dutch	1325 KB
Romanian	1326 KB
Russian	1464 KB
Polish	1326 KB
Chinese	1418 KB
Turkish	1326 KB

マニュアル

IO-Linkパラメータ（手動）	370 KB

取扱説明書

IOリンクを使用した誘導型近接センサ測定	1334 KB

構成ソフトウェア

Turck Automation Suite TAS

構成ファイル

IOリンクを使用する誘導型近接センサ測定のためのIODD	842 KB

製品チラシ

IO-Linkを使用した誘導型近接センサの測定	445 KB

CADファイル

3D-1 (STP)	582 KB

IO-Linkメーカーの自己宣言

	40 KB

取付具

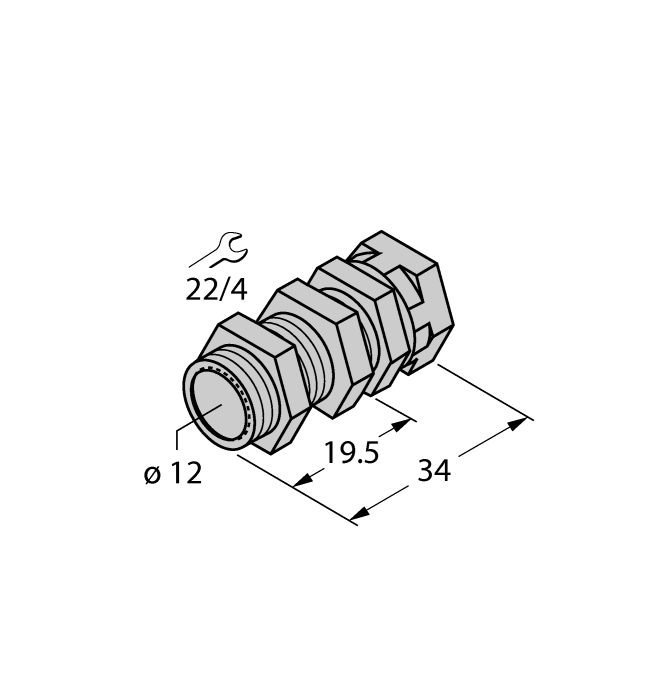

	QM-12 クイックマウントブラケット、デッドストップ付き、材質：真鍮、クロームメッキ。オスネジM16 × 1。注意：クイックマウントブラケットを使用すると、近接スイッチの検出距離が変化する可能性があります。	6945101
	BST-12B 円柱型センサ用取り付けクランプ、デッドストップ付き、材質：PA6	6947212
	MW12 円柱型センサ用取り付けブラケット、材質：ステンレス鋼A2 1.4301（AISI 304）	6945003
	BSS-12 ねじなし円柱型センサおよび円柱型センサ用取り付けクランプ、材質：ポリプロピレン	6901321

接続アクセサリ

	RKC4.4T-2/TXL1001 接続ケーブル、M12メスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、保護外被覆材：アラミド繊維、黄、温度ピーク：200 °C	6628825

機能アクセサリ

	IM43-13-SR トリップアンプ、1チャンネル、入力0/4～20 mAまたは0/2～10 V、2または3線式トランスミッタ/センサ、制限値はティーチボタンで調整可能、3つのリレー出力にそれぞれ1つのNO接点、着脱式端子台、27 mm幅、汎用電源20～250 VUC、その他の制限値インジケータの詳細は「インターフェース」カタログに記載。	7540041
	USB-2-IOL-0002 USB対応IO-Linkマスタ	6825482
