製品 TN-Q14-0.15-RS4.47T/C53

HF読み取り/書き込みヘッド

TBEN-*を使用したバスライントポロジー向け

注文番号: 7030779

角型、高さ14 mm
検出面：上面
樹脂、PBT-GF30-VO

終端抵抗なし（別途終端抵抗が必要です）
本機器はライン配線でTBEN-S * -2RFID- *またはTBEN-L * -4RFID- *との接続でのみ動作可能
最大32ノード/ラインまたは接続
対応する終端抵抗が必要です（アクセサリを参照）
特に電源を入れるときの電源装置の性能とケーブルの最大電流容量を順守してください
ライン上の電圧降下が規定内となるようにしてください
スパーライン：最大2m
最大バス長：50m
デフォルトでは、コマンドは読み取り/書き込みヘッド1台によってのみ処理できるため、HFバスモードは静的アプリケーションおよび低速の動的アプリケーションに適しています
連続HFバスモードでは、コマンドは、バストポロジー内のすべての読み取り/書き込みヘッドで同時に実行されます。記録されたデータは、モジュールのリングバッファに保存されます
読み取り/書き込みヘッドには自動的にアドレスが割り当てられます
さまざまなアプリケーション要件に対して、アドレスをパラメータ化することができます

電源供給および操作はBLidentインターフェース接続時のみ可能
M12 × 1コネクタ、BL ident延長ケーブルによってのみ接続

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101431360
eCl@ss-Code (V5.1.4):	27280401 -/- 識別RFID
関税表番号	84719000000
原産国	DE
重量	63 g

技術データ

テクノロジー	HF RFID
無線通信およびプロトコル標準	ISO 15693, NFC Typ 5
設計	角型
構造サイズ	56 x 30 x 14 mm, Q14
最大交信距離	72 mm
取り付け条件	非フラッシュ
ネットワークプロトコル	RFIDインターフェースへの接続
TBEN-へのバスモードに適しています*。	対応
ハウジング材質	樹脂、PBT-GF30-V0、黄
周囲温度	-25…+70 °C
保護等級	IP67

Data Sheets

German	1946 KB
English	1945 KB
French	1946 KB
Spanish	597 KB
Czech	1946 KB
Dutch	1946 KB
Romanian	1947 KB
Russian	1953 KB
Polish	1947 KB
Chinese	2035 KB
Turkish	1947 KB

クイックスタートガイド

	638 KB

ファームウェア

ファームウェアHF読み取り/書き込みヘッド	711 KB

メーカーの自己宣言

ECの適合性宣言	1296 KB

構成ソフトウェア

Turck Automation Suite TAS

製品チラシ

HF/UHF RFIDシステム	1394 KB

設定マニュアル

RFIDシステムBL ident — 計画および構成	15674 KB

HFバスモードの計算ツール

HFバスモードの計算ツール	100 KB

接続アクセサリ

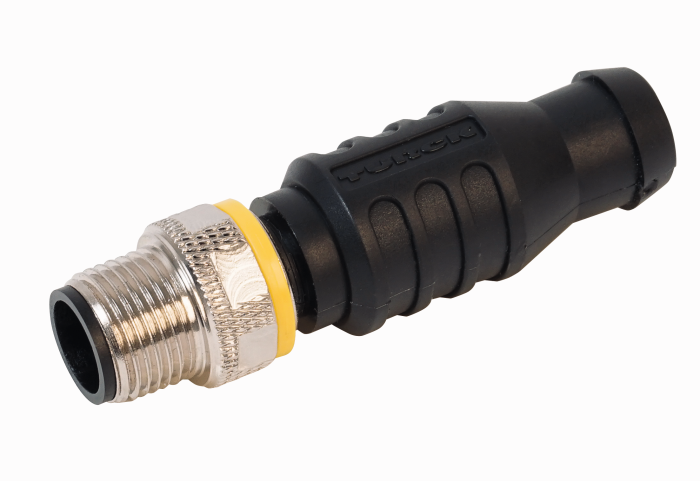

	RSE57-TR2/RFID RFIDライントポロジーを構築する終端抵抗	6934908

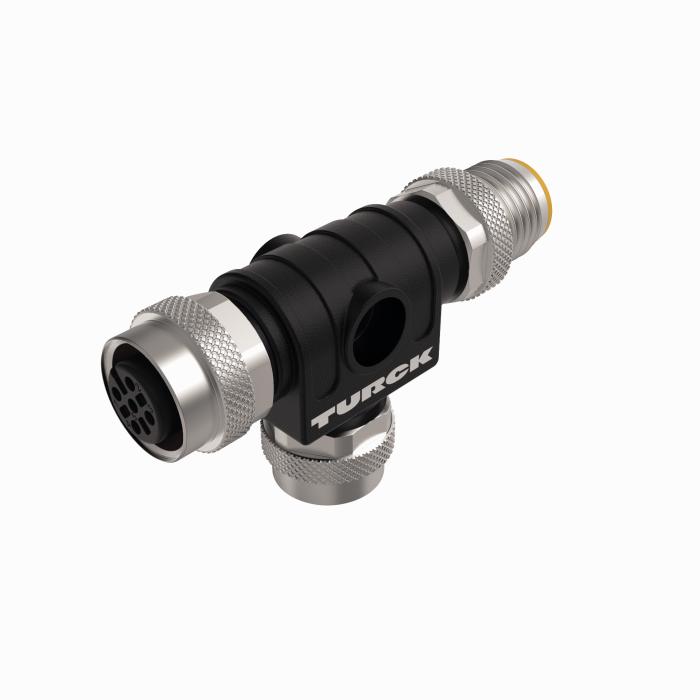

	VT2-FKM5-FKM5-FSM5 RFIDライントポロジーを構築するTスプリッター	6930573

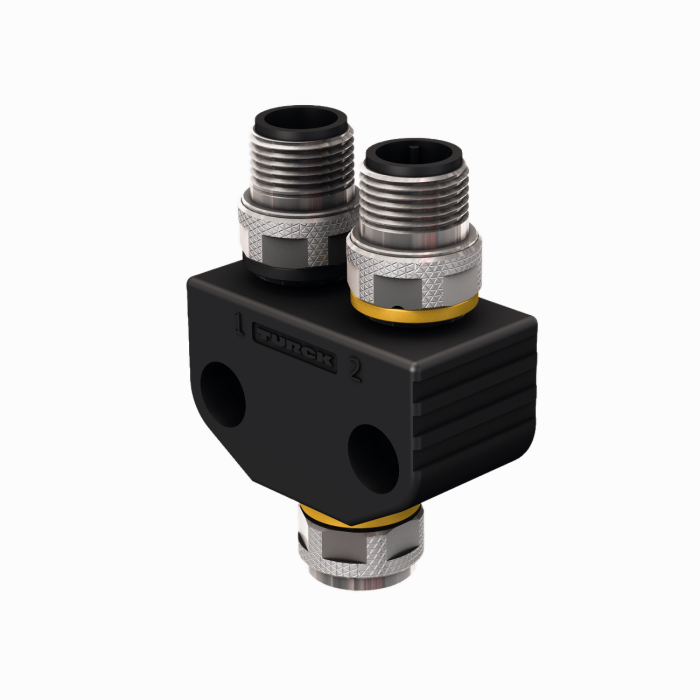

	VB2-FKM5-FSM5.205-FSM5.305/S2550 RFIDバストポロジーの電源電圧の再供給用Yスプリッタ	6936821

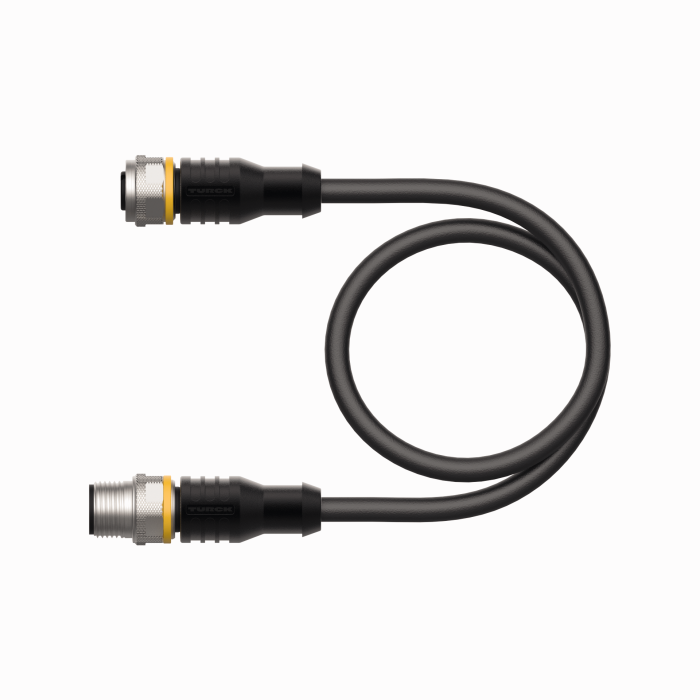

	RK4.5T-2-RS4.5T/S2503 BL identケーブル、M12メスコネクタ、ストレート - M12オスコネクタ、ストレート、ケーブル長さ：2 m、外被材質：PUR、黒	7030331
