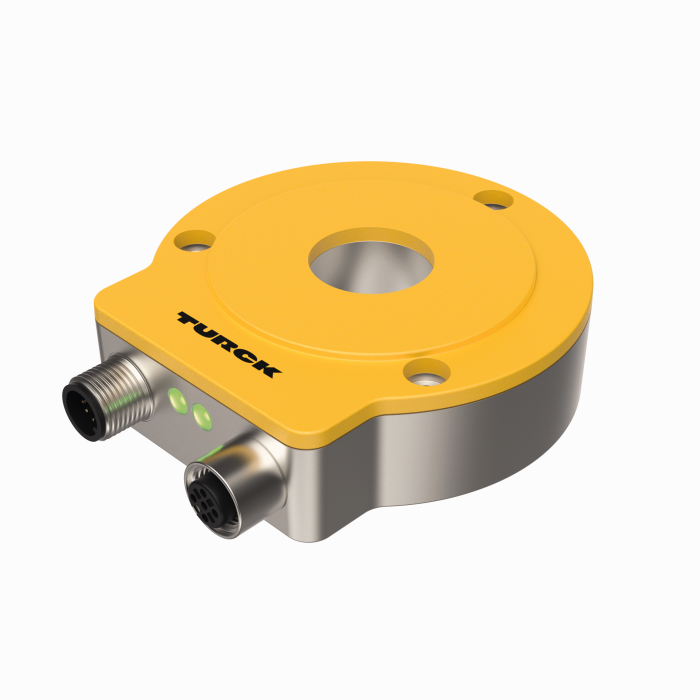

製品 RI360P0-QR24M0-CNX4-2H1150
非接触エンコーダ
CANopen
プレミアムライン
注文番号: 1590914- 小型、堅牢な筐体
- 多様な取付が可能
- LEDによる状態表示
- 位置決めエレメントおよびアルミニウム環は含まれません
- LEDによる測定範囲表示
- 高い耐磁界性
- 非検出部分が大変狭い
- プログラマブルな測定範囲
- 信号伝達遅れ：150 µs（同期）
- プロトタイプA（供給限定）
- 10…30 VDC
- M12 x 1 オス、5極、CAN 入力、CAN 出力
- CiA DS-301、CiA 305、CiA 406用アクセサリ
一般データ
| EAN | 4047101327441 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- エンコーダ、絶対 |
| 関税表番号 | 90318080000 |
| 原産国 | DE |
| 重量 | 334 g |
技術データ
| エンコーダライン | Premium-Line |
| 技術 | 非接触式 |
| 出力タイプ | アブソリュートシングルターン |
| シャフトタイプ | ホローシャフト |
| シャフト直径D [mm] | 6 mm6.35 mm9.525 mm10 mm12 mm12.7 mm14 mm15.875 mm19.05 mm20 mm |

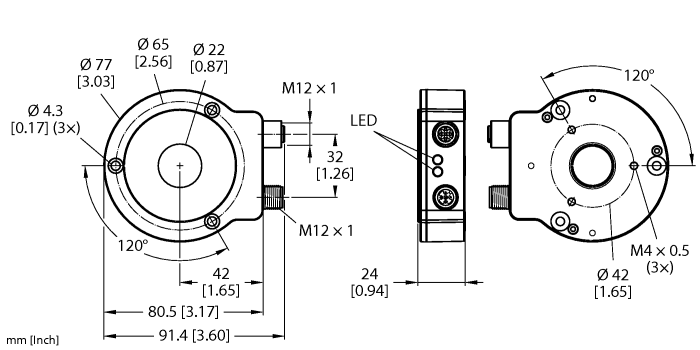

| 構造サイズ | 81 x 78 x 24 mm |
| フランジタイプ | 取付部材なしフランジ |
| 測定範囲 | 0～360° |
| 動作電圧 | 10…30 VDC |
| 通信プロトコル | CANopen |
| 電気的接続 | コネクタ, M12 × 1 |
| ハウジング材質 | 金属/樹脂、ZnAlCu1/PBT-GF30-V0 |
| 周囲温度 | -25…+85 °C |
| 保護等級 | IP68/IP69K |
取付具
|
P1-RI-QR24
位置決めエレメント、Ø 20 mmシャフト用 |
1590921 |
|
P2-RI-QR24
位置決めエレメント、Ø 14 mmシャフト用 |
1590922 |
|
P3-RI-QR24
位置決めエレメント、Ø 12 mmシャフト用 |
1590923 |
|
P4-RI-QR24
位置決めエレメント、Ø 10 mmシャフト用 |
1590924 |
|
P5-RI-QR24
位置決めエレメント、Ø 6 mmシャフト用 |
1590925 |
|
P6-RI-QR24
Positioning element, for Ø 3/8“ shafts |
1590926 |
|
P7-RI-QR24
位置決めエレメント、Ø 1/4“シャフト用 |
1590927 |
|
P8-RI-QR24
Positioning element with blanking plug for large shafts |
1590916 |
|
M1-QR24
アルミニウム製保護リング、誘導エンコーダRI-QR24用 |
1590920 |
|
PE1-QR24
Positioning element without adapter sleeve |
1590937 |
|
RA1-QR24
アダプタースリーブ、Ø 20 mmシャフト用 |
1590928 |
|
RA2-QR24
アダプタースリーブ、Ø 14 mmシャフト用 |
1590929 |
|
RA3-QR24
アダプタースリーブ、Ø 12 mmシャフト用 |
1590930 |
|
RA4-QR24
アダプタースリーブ、Ø 10 mmシャフト用 |
1590931 |
|
RA5-QR24
アダプタースリーブ、Ø 6 mmシャフト用 |
1590932 |
|
RA6-QR24
Adapter sleeve, for Ø 3/8“ shafts |
1590933 |
|
RA7-QR24
アダプタスリーブ、Ø 1/4“シャフト用 |
1590934 |
|
RA8-QR24
取り付けオプションC用プラグ |
1590959 |
|
SP1-QR24
シールドプレートØ 74 mm、アルミニウム |
1590938 |
|
SP2-QR24
シールドプレートØ 74 mm、アルミニウム、シャフト貫通用ボアホール付き |
1590939 |
|
SP3-QR24
シールドプレートØ 52 mm、アルミニウム |
1590958 |
接続アクセサリ
|

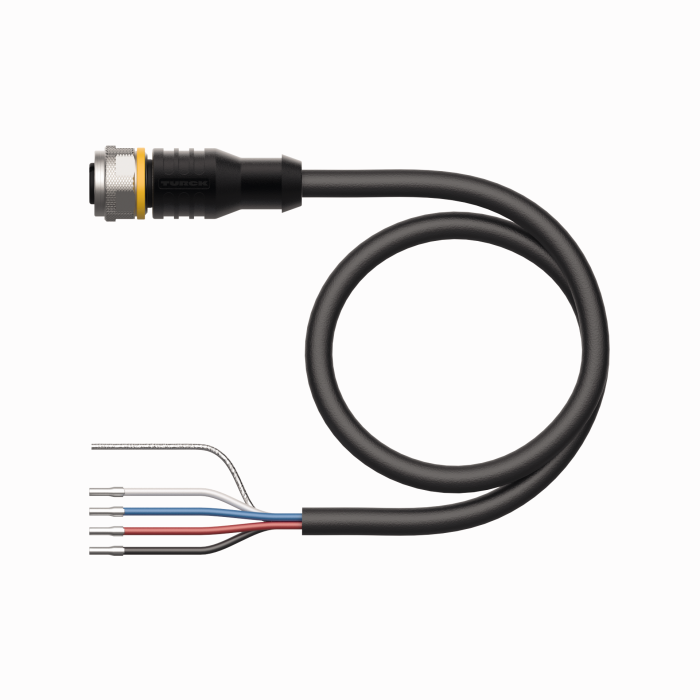

RKC5701-5M
CAN（DeviceNet、CANopen）用バスケーブル、M12メスコネクタ、ストレート、ケーブル長さ：5 m、外被材質：PUR、無煙炭、cULus認証 |
6931034 |
