製品 TBEN-S2-4AI

イーサネット用コンパクトマルチプロトコルI/Oモジュール

4点アナログ入力。電圧、電流、RTDまたは熱電対として設置可能

注文番号: 6814025

PROFINETデバイス、イーサネット/IPデバイス、Modbus TCPサーバー、CC-Link IE Field Basic
イーサネットスイッチ内蔵
10 Mbps/100 Mbpsに対応
2 × M8、4ピン、イーサネットフィールドバス接続
PROFINET S2システム冗長性

ガラス繊維強化筐体
耐衝撃・耐振動テスト済み
完全にポッティングされたモジュールエレクトロニクス
保護等級IP65、IP67、IP69K

電源用4ピンM8オスコネクタ

ATEXゾーン2/22

各チャネルは電圧、電流、RTD、抵抗、熱電対に合わせて選択可
測定範囲：
電圧：+/-500 mV、+/-100 mV、+/-50 mV、+/-1 V、0/1-5 V、+/-10 V、0/2-10 V
電流：0/4～20 mA、±20 mA
RTD：PT100、NI100、PT200、PT500、PT1000、NI1000
抵抗：0～100 Ω/400 Ω/2 kΩ/4 kΩ
熱電対：タイプB、C、E、G、J、K、N、R、S、T
差動入力または共通参照

プログラマブルARGEE

Hide All Open All

仕様
ダウンロード
アクセサリ
CAD

一般データ

EAN	4047101309249
eCl@ss-Code (V5.1.4):	27250302 -/- デジタルI/ Oモジュール（周辺）
関税表番号	85176200000
原産国	DE
重量	225 g

技術データ

ネットワークプロトコル	Modbus TCP、 EtherNet/IP、 PROFINET、 CC-Link IE Field Basic
信号タイプ	アナログ入力、温度
接続技術信号	M12
デバイスタイプ	I/Oモジュール、コンパクトステーション、フィールドロジックコントローラ（ARGEE）
フィールドバス通信速度	10/100 Mbps
フィールドバス端子種別	2 × M8、4ピン
周囲温度	-40…+70 °C
保護等級	IP65/IP67/IP69K
認証	ATEXゾーン2/22、 cULus、 IECEx、 CCC

Data Sheets

German	427 KB
English	426 KB
French	427 KB
Spanish	413 KB
Czech	427 KB
Dutch	427 KB
Romanian	427 KB
Russian	291 KB
Polish	429 KB
Chinese	527 KB
Turkish	428 KB

アクセサリリスト

TBEN-Sアクセサリリスト	4718 KB

クイックスタートガイド

Exゾーン2および22での使用に関する情報	526 KB

メーカーの自己宣言

EU/UK適合宣言	242 KB
ATEXに準拠したEUおよびUK適合宣言	120 KB

一般カタログ

ファクトリオートメーション製品	43634 KB

取扱説明書

TBEN-S — アナログおよびデジタル入出力 ― 取扱説明書	9480 KB

技術フライヤー

FLC - フィールドロジックコントローラ (ARGEEプログラマブル)	1825 KB

構成ソフトウェア

Turck Automation Suite TAS

構成ファイル

EDSファイルおよびカタログファイル	775 KB
GSDML files	949 KB
CC-Link CSPPファイル	251 KB

製品チラシ

イーサネット用マルチプロトコルI/Oシステム	445 KB

製品概要

TBEN-S製品シリーズ	786 KB

認証

TÜV 20 ATEX 264795 X	394 KB
IECEx TUN 20.0010X	819 KB

CADファイル

3D-1 (STP)	451 KB

取付具

	TB-SG-S ATEXゾーン2/22で使用するためのTBEN-SブロックI/Oモジュール用保護ハウジング	100014866

接続アクセサリ — 電源

	PKG4M-2-PSG4M/TXL 延長ケーブル、M8メスコネクタ、ストレート、4ピン - M8オスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625673
	PKG4M-2/TXL 接続ケーブル、M8メスコネクタ、ストレート、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625553
	PKW4M-2/TXL 接続ケーブル、M8メスコネクタ、アングル、4ピン、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6625559

接続アクセサリ — I/O

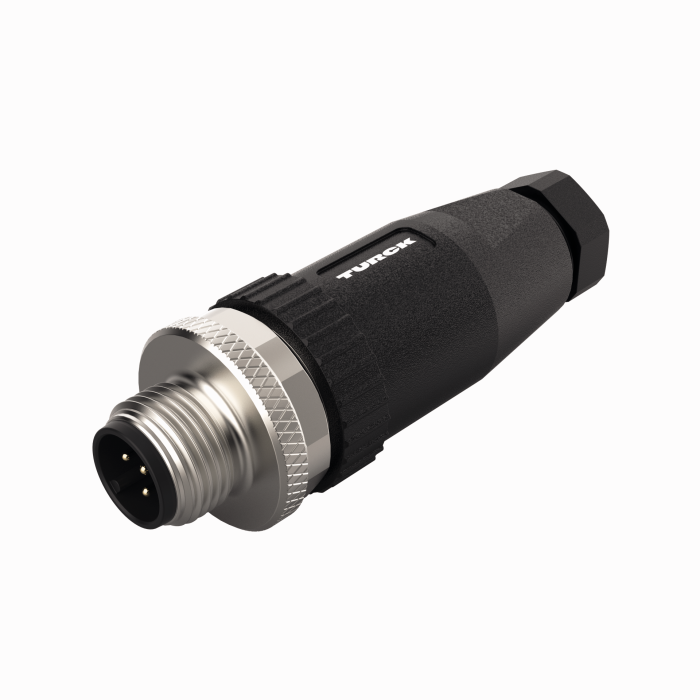

	WAS5-THERMO TBEN-S2-4AI動作モード熱電対用Pt1000付き補償コネクタ	6824260
	RKS4.5T-2-RSS4.5T/TXL 延長ケーブル、M12メスコネクタ、ストレート、4ピン - M12オスコネクタ、ストレート、4ピン、シールド、ケーブル長さ：2 m、外被材質：PUR、黒、cULus承認	6626396

接続アクセサリ — ネットワーク

	PSG4M-0.2-PSG4M/TXN 産業用イーサネットケーブル、TBEN-Sモジュール接続用ブリッジとして使用、M8オスコネクタ、ストレート - M8オスコネクタ、ストレート、ケーブル長さ：0.2 m、外被材質：PUR、緑	6630376
	PSGS4M-PSGS4M-4422-2M 産業用イーサネットケーブル、延長ケーブル、M8オスコネクタ、ストレート - M8オスコネクタ、ストレート、ケーブル長さ：2 m、外被材質：PUR、緑	6635237
	PSGS4M-RJ45S-4422-2M 産業用イーサネットケーブル、M8オスコネクタ、ストレート-RJ45オスコネクタ、ストレート、ケーブル長さ：2 m、外被材質：PUR、緑	6635247
	RSSD-PSGS4M-4422-2M 産業用イーサネットケーブル、M12オスコネクタ、Dコード、ストレート-M8オスコネクタ、ストレート、ケーブル長さ：2 m、外被材質：PUR、緑	6635160
