製品 DX80N2X6S-P2
無線伝送システム
スタートポロジー
Node
注文番号: 3017534代替注文番号 : 17534
- 外部アンテナ（RG58 RP-SMA接続）
- 統合された信号強度インジケーター
- ディップスイッチによる設定
- 確定的データ転送
- 周波数ホッピングFHSS
- 時間分割多重アクセスTDMA
- 送信電力：63 mW、18 dBmコンダクト、20 dBm EIRP以下
- 入力：4 × PNP、2 × 0～20 mAまたは0～10 V
- 出力：4 × PNP、2 × 0～20 mAまたは0～10 V
- 消費電力：DC 24 Vで< 60 mA
一般データ
| EAN | 662488175344 |
| eCl@ss-Code (V5.1.4): | 27250312 -/- 通信インターフェイス、アクティブ |
| 関税表番号 | 85176200000 |
| 原産国 | US |
| 重量 | 612.35 g |
技術データ
| 機能 | スタートポロジー |
| 設計 | 角型 |
| 範囲 | 3200000 mm |
| 動作電圧 | 10…30 VDC |
| ハウジング材質 | 樹脂、PC |
| 周囲温度 | -20…+80 °C |
| 保護等級 | IP67 |
取付具
|

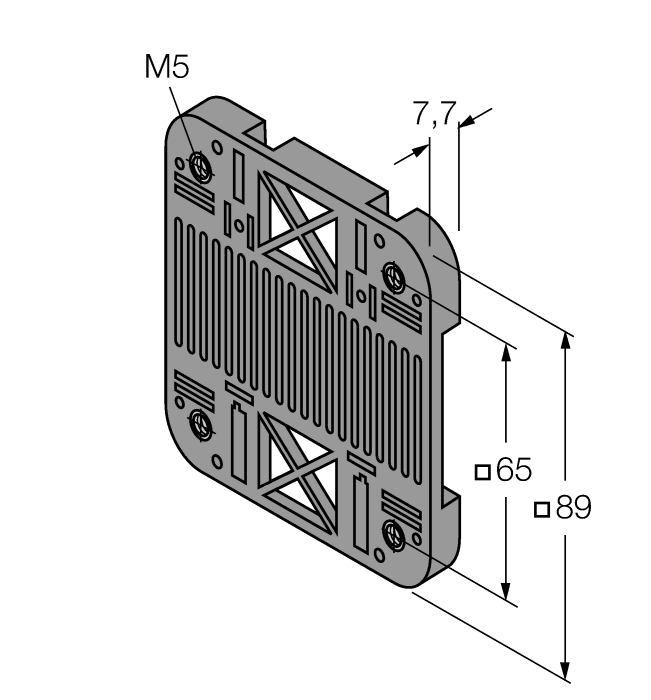

SMBDX80DIN
DINレール取り付け用のパネル、CP80、DX80、K80、Q80に適合、動作温度：-20～90 °C |
3077161 |
接続アクセサリ
|
BWC-LMRSFRPB
Surge protection, bulkhead fitting, RP-SMA type |
3079296 |
|
BWC-1MRSFRSB0.2
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 0.2m, RG58, loss 1.05 dB/m |
3078544 |
|
|
BWC-1MRSFRSB1
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 1 m, RG58, loss 1.05 dB/m |
3078337 |
|
|
BWC-1MRSFRSB2
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 2m, RG58, loss 1.05 dB/m |
3078338 |
|
|
BWC-1MRSFRSB4
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 4m, RG58, loss 1.05 dB/m |
3077488 |
|
BWC-1MRSMN05
Antenna extension, RP-SMA on N-male, 0.5 m, RG58, loss 0.56 dB/m |
3077486 |
|
|
BWC-1MRSMN2
Antenna extension, RP-SMA on N-male, 2m, RG58, loss 0.56 dB/m |
3077820 |
|
BWC-4MNFN3
アンテナエクステンション、Nオスコネクタ-Nメスコネクタ、ケーブル長さ：3 m、LMR400、同軸、損失：0.22 dB/m |
3077489 |
|
|
BWC-4MNFN6
Antenna extension, N-male on N-female, 6m, LMR400, coaxial, loss 0.22 dB/m |
3077490 |
|
|
BWC-4MNFN15
Antenna extension, N-male on N-female, 15 m, LMR400, coaxial, loss 0.22 dB/m |
3077821 |
|
|
BWC-4MNFN30
Antenna extension, N-male on N-female, 30m, LMR400, coaxial, loss 0.22 dB/m |
3077822 |
機能アクセサリ
|
BWA-2O6-A
External antenna 6 dBi, N-female |
3081081 |
|
BWA-2O8-A
External antenna 8.5 dBi, N-female |
3081080 |
|
BWA-2O2-C
Internal antenna 2 dBi, RP-SMA male, standard |
3077816 |
|
BWA-2O5-C
Internal antenna 5 dBi, RP-SMA male |
3077817 |
|
BWA-2O7-C
Internal antenna 7 dBi, RP-SMA male |
3077818 |
