分散型オートメーションソリューションによるモジュール式イントラロジスティクス

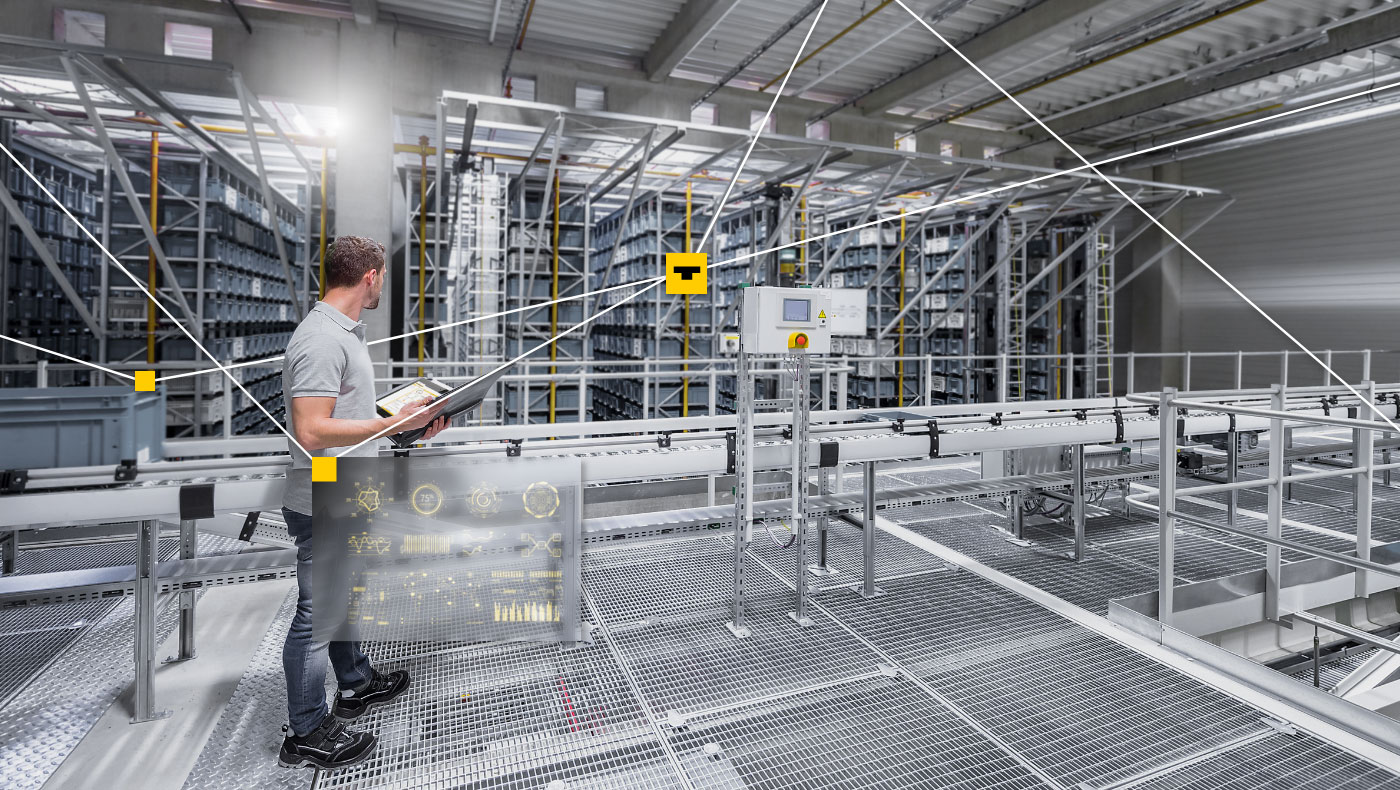

デジタル化、人工知能、そしてもちろん、eコマースの成長は、社内物流における全く新しいイノベーションの原動力です。完全に自動化された輸送管理システムは、生産、ピッキング、発送のいずれの用途でも、目的地に自律的かつ効率的に資材を配送します。これは、分散型制御ロジックを備えたマシンモジュールにより可能になります。必要なインテリジェンスをコンベアシステム環境に直接伝達することで、新しいプラントの市場投入までの時間を大幅に短縮するなどの改善が可能になります。

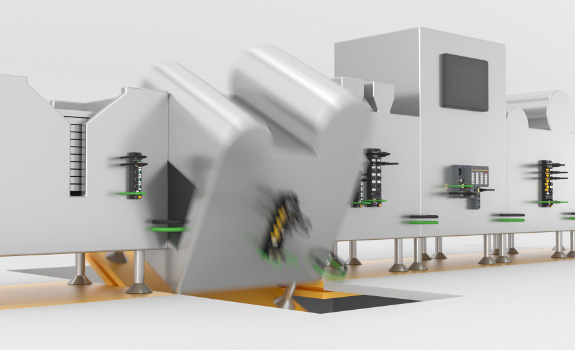

スタティックラインではなくモジュールの原理
TurckのコンパクトなIP67エッジコントローラまたはブロックI/Oモジュールは、物流プラントプロセスの分散制御を可能にします。必要に応じて、Profinet、EtherNet/IP、またはModbus TCPを介したマルチプロトコルイーサネットを使用することで、自律モジュールは引き続きメイン制御システムと通信可能

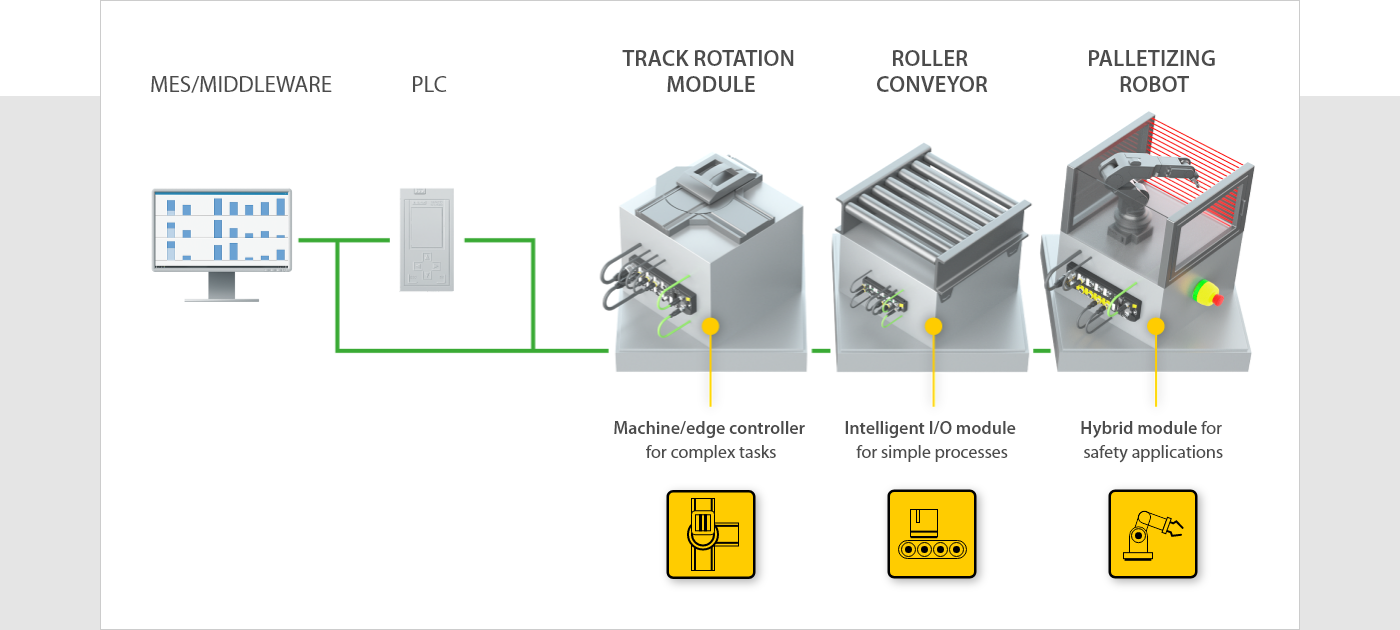

マシン/エッジコントローラ — 複雑な制御タスク
トップダウン管理ではなく分散制御：自律式搬送モジュールで構成されるスマートコンベアシステムでは、TurckのTBEN-L-PLC Codesys-3コントローラそれぞれがサブシステム全体を調整します。モジュールはイーサネットUDPを介して相互接続され、Swarm Intelligenceを使用して機能します。幅広いインターフェースを備えているため、コンパクトPLCはマスタまたはスレーブとして異なるネットワークに統合できます。PLCはエッジコントローラとして、データを前処理し、MES、ERP、クラウドなどの上位システムに選択的に転送できるため、モバイルデバイスで効果的な状態監視が可能です。
インテリジェントI/Oモジュール — 独立してサブ機能を処理
ARGEEフリープログラミングインターフェースにより、ユーザーはTurckの標準フィールドバスモジュールの能力を最大限に活用できるため、小規模から中規模の制御タスクを処理できます。例えば、ローラーコンベアで使用する場合、I/Oモジュールは光電センサとローラーの動きの間の相互作用を制御できます。この配置により、輸送された材料が大きな衝撃で損傷しないようにすることができます。必要に応じて、Modbus TCPなどの上位レベルのPLCを経由して迂回することなく、データを直接MESに流すことができます。
ハイブリッド安全モジュール — 独立安全制御安全機能でも、危険エリアのすぐ近くに配置された安全I/Oモジュールを介して制御できます。分散型信号処理により、サイクルタイムが短縮され、コンベア速度が向上する可能性があります。また、ケーブルの破損など予期しないイベントが発生した場合にも、プラントの影響を受けない部分の安全機能は保持されます。ユーザーは、汎用Turck Safety Configuratorを使用して、安全I/Oモジュールの安全機能を構成します。
ウェビナー – 現場で可変コンベアシステムを制御する方法
モジュール式オートメーションの利点を獲得
市場投入までの時間短縮
- モジュールの原理による迅速な納品
- まず機械モジュールをオフラインでテスト
- 既存モジュールを再利用
- 新しい要件に動的に対応
迅速な試運転
- IP67コンポーネントとクイックコネクタにより配線が容易
- 社内での配線およびモジュールテストにより、オンサイトでの設置時間を短縮
- 機械モジュールの柔軟な組み合わせ
低コスト
- 制御キャビネットやコントローラが不要なため、ハードウェア要件が軽減
- 現場で直接使用されるIP67 I/Oシステムによる配線コストの削減
- 試運転時の人件費の削減
- 必要な管理機能を削減し、より少ないIPアドレスでより多くのデータ処理を可能に
高性能
- 機能をアウトソーシングするため、メインコントローラの負荷が軽減
- 中央PLCによるデータ交換の削減により、サイクルタイムの短縮とプロセス速度アップを実現
- ネットワーク接続数が減少するため、ロジック計算の容量が増加
ホワイトペーパー：分散型オートメーションによるモジュール式プラント設計
モジュール式システムを設計するための、分散型機械ユニット、通信規格、適切なハードウェアおよびソフトウェアソリューションの重要性の詳細をご覧ください。
アプリケーションに最適な製品ソリューション

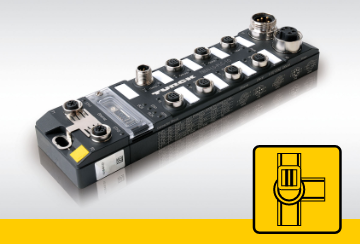

Codesys付きコンパクトIP67エッジコントローラ
TBEN-PLCの幅広いインターフェースと堅牢性の恩恵を受けます。Codesys付きPLCは、オープン制御ソフトウェアによりさまざまなサブシステムを接続し、インテリジェントな機能で強化できるため、モジュール式機械に特に適しています。

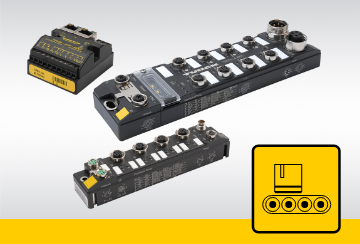

論理制御機能付きI/Oモジュール
マルチプロトコルイーサネットを備えたTurckのI/Oモジュールは、工場出荷時に論理制御機能を備えています。制御機能はモジュールに実装され、HTML5またはJavaScriptベースのARGEEインターフェースを使用してモジュールを介して実行されます。単純な構成タスクから複雑なプログラミングまで、すべてを追加コストなしで実行できます。

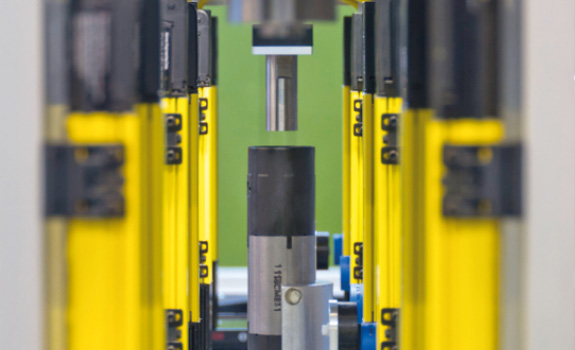

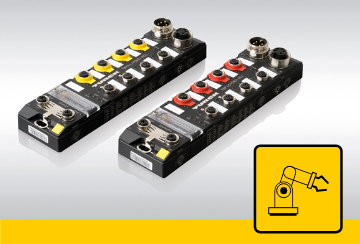

安全コントローラ内蔵の安全モジュール
IP67ブロックI/Oを使用すれば、制御キャビネットなしで安全機能を実装できます。内蔵安全コントローラを使用して、PC経由でI/Oモジュールを構成できます。安全アプリケーションはオフラインでテストでき、ライブ操作で分散制御できます。

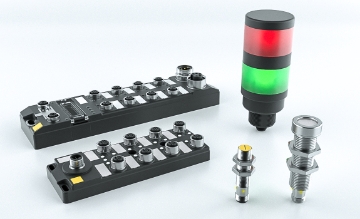

IO-Link製品
TurckのIO-Linkポートフォリオは非常に包括的です。Turckは、デバイスとマスタ側両方の完全なプロバイダーとして、IO-Linkデバイスを制御環境に簡単に統合することを保証します。

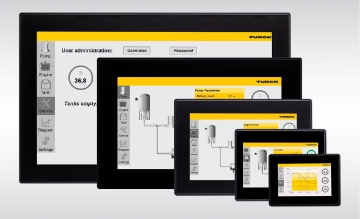

プログラマブルHMI
制御機能だけでなく、機械上で直接情報を視覚化し、コマンドを入力する必要がある場合、HMI操作パネルが理想的なソリューションです。TX100、500、および700シリーズは、多数のインターフェースを提供します。また、視覚化ソフトウェアのライセンスに追加コストはかかりません。

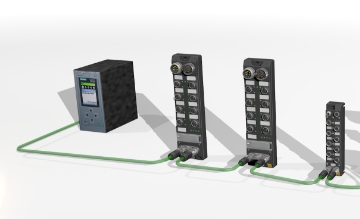

ビープ音によるIPアドレス数の削減
TurckのBackplane Ethernet Extension Protocol（略してBEEP）は、最大33個のTBENモジュール（マスタ1個、スレーブ32個）と最大480バイトのデータを備えたネットワークを、Profinet、EtherNet/IP、Modbus TCPネットワークの単一のIPアドレスを介してPLCに接続します。
